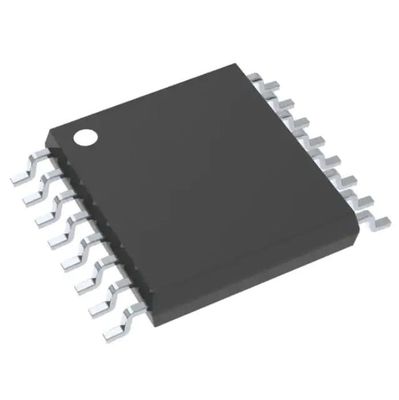

DAC7568ICPW Drahtloses HF-Modul IC DAC 12bit V-Out 16tssop
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | DAC7568ICPW |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Paket: | Rohr | Produkt-Status: | Aktiv |
|---|---|---|---|
| Digi-Schlüssel programmierbar: | Nicht überprüft | Zahl von Stückchen: | 12 |
| Zahl von D-/Akonvertern: | 8 | Erholungszeit: | 10µs |
| Ertrag-Art: | Spannung - abgedämpft | Differenzausgang: | Nein |
Produkt-Beschreibung
DAC7568ICPW Drahtloses HF-Modul IC DAC 12bit V-Out 16tssop
12-Bit-Digital-Analog-Wandler 8 16-TSSOP
Spezifikationen vonDAC7568ICPW
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Datenerfassung | |
| Digital-Analog-Wandler (DAC) | |
| Hersteller | Texas Instruments |
| Serie | - |
| Paket | Rohr |
| Produktstatus | Aktiv |
| Digi-Key programmierbar | Nicht verifiziert |
| Anzahl der Bits | 12 |
| Anzahl der D/A-Wandler | 8 |
| Einschwingzeit | 10µs |
| Ausgabetyp | Spannung – gepuffert |
| Differenzausgang | NEIN |
| Datenschnittstelle | SPI, DSP |
| Referenztyp | Äusserlich innerlich |
| Spannung – Versorgung, analog | 2,7 V ~ 5,5 V |
| Spannung – Versorgung, digital | 2,7 V ~ 5,5 V |
| INL/DNL (LSB) | ±0,3, ±0,05 |
| Die Architektur | String-DAC |
| Betriebstemperatur | -40 °C ~ 125 °C |
| Paket/Koffer | 16-TSSOP (0,173", 4,40 mm Breite) |
| Gerätepaket des Lieferanten | 16-TSSOP |
| Befestigungsart | Oberflächenmontage |
| Basisproduktnummer | DAC7568 |
MerkmaleDAC7568ICPW
• Relative Genauigkeit:
– DAC7568 (12-Bit): 0,3 LSB INL
– DAC8168 (14-Bit): 1 LSB INL
– DAC8568 (16-Bit): 4 LSB INL
• Glitch-Energie: 0,1 nV-s
• Interne Referenz:
– 2,5 V Referenzspannung (standardmäßig deaktiviert)
– 0,004 % Anfangsgenauigkeit (typisch)
– 2 ppm/°C Temperaturdrift (typisch)
– 5 ppm/°C Temperaturdrift (max.)
– 20-mA-Sink-/Source-Fähigkeit
• Beim Einschalten auf Nullskala oder Mittelskala zurückgesetzt
• Ultra-Low-Power-Betrieb: 1,25 mA bei 5 V inklusiveInterner Referenzstrom
• Großer Stromversorgungsbereich: +2,7 V bis +5,5 V
• Monoton über den gesamten Temperaturbereich
• Serielle Schnittstelle mit geringem Stromverbrauch und Schmitt-TriggerungEingänge: Bis zu 50 MHz
• On-Chip-Ausgangspufferverstärker mit Rail-to-RailBetrieb
• Temperaturbereich: –40 °C bis +125 °C
AnwendungenvonDAC7568ICPW
• Tragbare Instrumente
• Servosteuerung/Prozesssteuerung mit geschlossenem Regelkreis
• Datenerfassungssysteme
• Programmierbare Dämpfung, digitale Verstärkung undOffset-Anpassung
• Programmierbare Spannungs- und Stromquellen
Umwelt- und Exportklassifizierungen vonDAC7568ICPW
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
