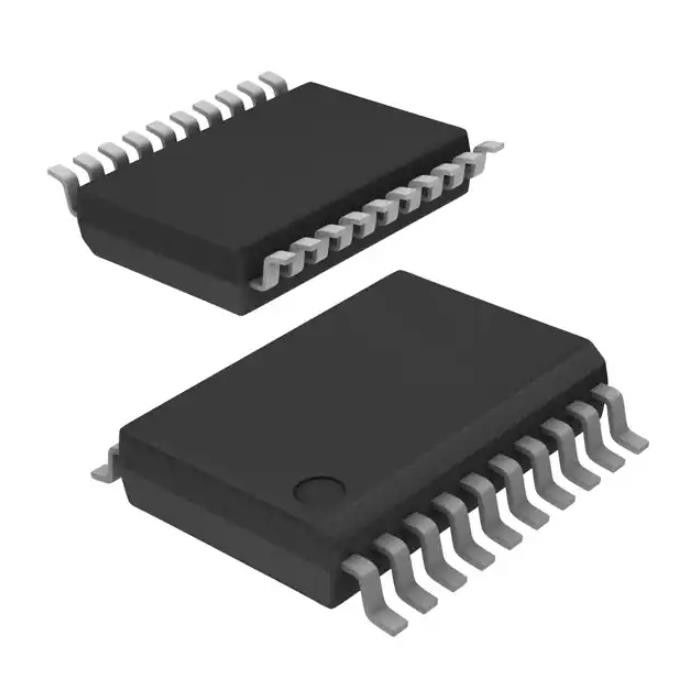

CY8C24223A-24PVXIT drahtloses Rf-Modul IC Mcu 8bit 4kb grelles 20ssop
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | CY8C24223A-24PVXIT |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| RAM Size: | 256 x 8 | Spannung - Versorgung (Vcc/Vdd): | 2.4V | 5.25V |
|---|---|---|---|
| Umsetzer: | A/D 8x14b; D/A 2x9b | Oszillator-Art: | Intern |
| Betriebstemperatur: | -40°C | 85°C (TA) | Befestigung der Art: | Oberflächenberg |
| Paket/Fall: | 20-SSOP (0,209", 5.30mm Breite) | Lieferanten-Gerät-Paket: | 20-SSOP |
Produkt-Beschreibung
CY8C24223A-24PVXIT drahtloses Rf-Modul IC Mcu 8bit 4kb grelles 20ssop
Mikroregler IC 8-Bit--24MHz 4KB (4K x 8) GRELLES 20-SSOP M8C PSOC®1 CY8C24xxx
Spezifikationen von CY8C24223A-24PVXIT
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| Mikroregler | |
| Mfr | Infineon Technologies |
| Reihe | PSOC®1 CY8C24xxx |
| Paket | Band u. Spule (TR) |
| Schneiden Sie Band (CT) | |
| Digi-Reel® | |
| Produkt-Status | Aktiv |
| Kern-Prozessor | M8C |
| Speicherkapazität | 8-Bit |
| Geschwindigkeit | 24MHz |
| Zusammenhang | I-² C, SPI, UART/USART |
| Peripherie | POR, PWM, WDT |
| Zahl von Input/Output | 16 |
| Programm-Speicherkapazität | 4KB (4K x 8) |
| Programm-Gedächtnis-Art | BLITZ |
| EEPROM-Größe | - |
| RAM Size | 256 x 8 |
| Spannung - Versorgung (Vcc/Vdd) | 2.4V | 5.25V |
| Umsetzer | A/D 8x14b; D/A 2x9b |
| Oszillator-Art | Intern |
| Betriebstemperatur | -40°C | 85°C (TA) |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 20-SSOP (0,209", 5.30mm Breite) |
| Lieferanten-Gerät-Paket | 20-SSOP |
| Niedrige Produkt-Zahl | CY8C24223 |
Eigenschaften von CY8C24223A-24PVXIT
■Starker Harvard-Architekturprozessor
❐ M8C Prozessor beschleunigt zu 24 MHZ
❐ 8 × 8 multiplizieren, 32-Bit ansammeln
❐ geringe Energie an der hohen Geschwindigkeit
❐ Funktionierenspannung: 2,4 V bis 5,25 V
❐ Funktionierenspannungen unten zu 1,0 V unter Verwendung der Aufchipschalter-Moduspumpe (SMP)
❐ industrielle Temperaturspanne: – °C 40 zu °C +85
■Moderne Peripherie (PSoC®-Blöcke)
❐ sechs Schiene-zuschiene stellen analoge PSoC-Blöcke zur Verfügung:
• Bis 14 gebissene Analog-Digital-Umsetzer (ADCs)
• Bis 9 gebissene Digital-Analog-Wandler (DACs)
• Programmierbare Gewinnverstärker (PGAs)
• Programmierbare Filter und Komparatoren
❐ vier stellen digitale PSoC-Blöcke zur Verfügung:
• 8 - zu den 32-Bit-Timern und zu den Zählern, 8 - und 16-Bit-Impulsbreitenmodulatoren (PWMs)
• Zyklische zyklische Blockprüfung (zyklische Blockprüfung) und unechte Module der gelegentlichen Reihenfolge (PR)
• Asynchrones allgemeinhinsende-Empfangsgerät des Vollduplex (UART)
• Mehrfache Serienmeister oder Sklaven der zusatzschnittstelle (SPI)
• Kann an alle universellen Stifte Inputs/Output (GPIO) anschließen
❐ komplexe Peripherie durch die Kombination von Blöcken
■Präzision, programmierbares Abstoppen
❐ internes ±5% 24 Hauptoszillator -/48-MHz
❐ hohe Genauigkeit 24 MHZ mit optionaler 32-kHz-Kristall- und Phase-verschlossener Schleife (PLL)
❐ optionaler externer Oszillator bis 24 MHZ
❐ interner Oszillator für Wachhund und Schlaf
■Flexibles Aufchipgedächtnis
❐ 4 des Programmspeichers 50.000 KBs grelles Löschen/Schreibzyklen
❐ 256 Bytes SRAM-Datenspeicherung
❐ In-System-Serienprogrammierung (ISSP)
❐ teilweise grelle Aktualisierungen
❐ flexible Schutzmodi
❐ elektronisch löschbare Emulation programmierbaren Read-Only-Speichers (EEPROM) im Blitz
■Programmierbare Stiftbelegungen
❐ 25-mA Wanne, Quelle 10-mA auf allem GPIOs
❐ ziehen, Zug-unten, hohe starker oder Antriebsmodi des Offenabflusses Z, auf allem GPIOs hoch
❐ acht Standardanalogeingaben auf allem GPIOs und vier zusätzliche Analogeingaben mit eingeschränkter Wegewahl
❐ zwei 30 Analogergebnise MAs auf allem GPIOs
❐ konfigurierbare Unterbrechung auf allem GPIOs
■Neues Gerät CY8C24x23A PSoC
❐ leitete vom Gerät CY8C24x23 ab
❐ geringe Energie und Niederspannung (2,4 V)
■Zusätzliche Systembetriebsmittel
❐ I 2C Sklave, Meister und Multimeister zu 400 kHz
❐ Wachhund- und Schlaftimer
❐ Benutzer-konfigurierbare Schwachstromentdeckung (LVD)
❐ integrierter Überwachungsstromkreis
❐ Auf-Chip-Präzisionsreferenzspannung
■Komplette Entwicklungswerkzeuge
❐ freie Programmentwicklungssoftware (PSoC Designer™)
❐ Vollfunktions, schaltungsintern Nacheiferer (EIS) und Programmierer
❐ Voll-Geschwindigkeitsemulation
❐ komplexe Bruchstellenstruktur
❐ 128 KB-Spurngedächtnis
Anwendungen von CY8C24223A-24PVXIT
❐ besuchen das PSoC 1 Code-Beispielwebseite für ein comprehensivelist von Codebeispielen
❐ Zypresse bietet viele PSoC-Anwendungsanmerkungen an, die ein breites Spektrum von Themen, von grundlegendem hohem Niveau umfassen. Empfohlene Anwendungsanmerkungen für den Anfang mit PSoC 1 sind:
• AN75320: Anfang mit PSoC® 1
• AN2094: PSoC® 1 - anfangend mit GPIO
• AN2015: PSoC® 1 - anfangend mit Blitz u. E2PROM
• AN2014: Grundlagen von programmierendem PSoC® 1
• AN32200: PSoC® 1 - Uhren und globale Betriebsmittel
• AN2010: Optimale Verfahren und Empfehlungen PSoC® 1
Klima- u. Export-Klassifikationen von CY8C24223A-24PVXIT
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
