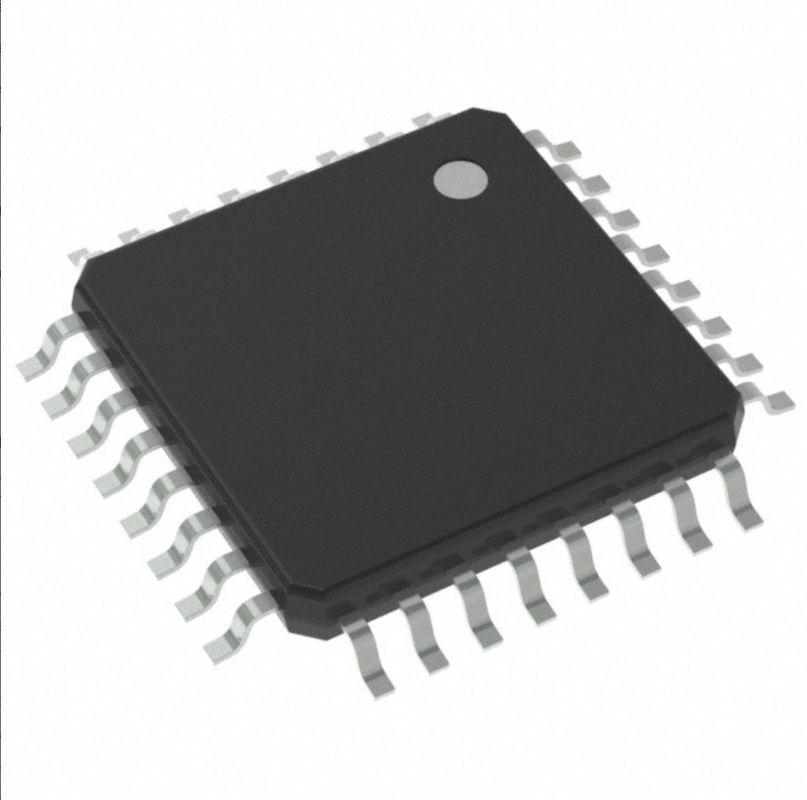

Atmega88pa-15az integrierte Schaltung IC Chip Mcu 8bit 8kb grelles 32tqfp
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ATMEGA88PA-15AZ |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Spannung - Versorgung (Vcc/Vdd): | 1.8V | 5.5V | Umsetzer: | A/D 8x10b |
|---|---|---|---|
| Oszillator-Art: | Intern | Betriebstemperatur: | -40°C | 125°C (TA) |
| Befestigung der Art: | Oberflächenberg | Paket/Fall: | 32-TQFP |
| Lieferanten-Gerät-Paket: | 32-TQFP (7x7) | Niedrige Produkt-Zahl: | ATMEGA88 |
Produkt-Beschreibung
IC-Chip Mcu 8bit 8kb grelles 32tqfp Atmega88pa-15az integrierter Schaltung
AVR Automobil-, AEC-Q100, 8-Bit--16MHz 8KB (4K x 16) Mikroregler AVR® ATmega BLITZ 32-TQFP (7x7) ICs
Spezifikationen von Atmega88pa-15az
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| Mikroregler | |
| Mfr | Mikrochip-Technologie |
| Reihe | Automobil, AEC-Q100, AVR® ATmega |
| Paket | Band u. Spule (TR) |
| Schneiden Sie Band (CT) | |
| Digi-Reel® | |
| Produkt-Status | Aktiv |
| Kern-Prozessor | AVR |
| Speicherkapazität | 8-Bit |
| Geschwindigkeit | 16MHz |
| Zusammenhang | I-² C, SPI, UART/USART |
| Peripherie | Spannungsabfall ermitteln,/Zurückstellen, POR, PWM, WDT |
| Zahl von Input/Output | 23 |
| Programm-Speicherkapazität | 8KB (4K x 16) |
| Programm-Gedächtnis-Art | BLITZ |
| EEPROM-Größe | 512 x 8 |
| RAM Size | 1K x 8 |
| Spannung - Versorgung (Vcc/Vdd) | 1.8V | 5.5V |
| Umsetzer | A/D 8x10b |
| Oszillator-Art | Intern |
| Betriebstemperatur | -40°C | 125°C (TA) |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 32-TQFP |
| Lieferanten-Gerät-Paket | 32-TQFP (7x7) |
| Niedrige Produkt-Zahl | ATMEGA88 |
Eigenschaften von Atmega88pa-15az
●Hochleistung, 8-Bit-Mikroregler der geringen Energie AVR®
●Moderne RISC-Architektur
●131 starke Anweisungen – einzelnste Taktzyklusdurchführung
●32 8 universelle Arbeitsregister
●Völlig statische Operation
●Bis zum Durchsatz 16MIPS an 16MHz
●Zyklusmultiplikator des Auf-Chips 2
●Hohe Permanentspeichersegmente der Ausdauer
●Bytes 4/8/16K des selbst-programmierbaren grellen Programmgedächtnisses des Insystems
●256/512/512 Bytes EEPROM
●512/1K/1K Bytes internes SRAM
●Schreiben Sie/Löschenzyklen: 10.000 flash/100,000 EEPROM
●Optionaler Stiefelschlüsseltrupp mit unabhängigen Verschlussstückchen
●In-System, das durch Aufchipstiefelprogramm programmiert
●Wahr Lesen-während-schreiben Sie Operation
●Programmierungsverschluß für Software-Sicherheit
●Zusatzeigenschaften
●Zwei 8-Bit-Timer/Zähler mit unterschiedlichem prescaler und Modus vergleichen
●Ein 16-Bit-Timer/Zähler mit unterschiedlichem prescaler, vergleichen Modus und Gefangennahmenmodus
●Realzeitzähler mit unterschiedlichem Oszillator
●Sechs PWM-Kanäle
●ADC Bit der 8-Kanal- 10
●Temperaturmessung
●Programmierbares Serien-USART
●Master/Slave-serielle Schnittstelle SPIs
●Byteorientierte 2-drahtige serielle Schnittstelle (Philips I2 C kompatibel)
●Programmierbare Zeitüberwachung mit unterschiedlichem Aufchiposzillator
●analoger Komparator des Auf-Chips
●Unterbrechen Sie und Weck- auf Stiftänderung
●Spezielle Mikroreglereigenschaften
●Macht-auf Zurückstellen und programmierbarer Spannungsabfallentdeckung
●Interner kalibrierter Oszillator
●Quellen der externen und internen Unterbrechung
●Sechs Schlafmodi: Untätige, ADC-Schalldämpfung, Machtabwehr, Abschaltung, Bereitschaft und verlängert, 8-Bit-AVR Mikroregler ATmega48PA/ATmega88PA/ATmega168PA mit In-System 4/8/16K8/16Kbytes bereitzustehen
DATENBLATT ATmega48PA/88PA/168PA [DATENBLATT] 9223F-AVR-04/14 2
●Input/Output und Pakete
●23 programmierbare Input-/Outputlinien
●32 Führung TQFP und 32 Auflage QFN
●Funktionierenspannung:
●2.7V zu 5.5V
●Temperaturspanne:
●– 40°C zu +125°C
●Geschwindigkeitsgrad:
●0 zu 8MHz an 2.7V zu 5.5V, 0 zu 16MHz an 4.5V zu 5.5V
●Leistungsaufnahme
●Aktiver Modus: 1.4mA an 4MHz 3V 25°C
●Abschaltungsmodus: 0.8µA
Anwendungen von R5f104mkgfb#50
Hafen B (PB7: 0) XTAL1/XTAL2/TOSC1/TOSC2
Portb ist ein bidirektionaler Input-/Output8-bit-hafen mit den internen Pullup-Widerständen (vorgewählt für jedes Stückchen). Die Portb-Ausgabepuffer haben symmetrische Antriebseigenschaften mit hoher Wanne und Quellfähigkeit. Als Input Portb-Stifte, die außen gezogener niedriger Willensquellstrom sind, wenn die Pullup-Widerstände aktiviert sind. Die Portb-Stifte werden drei-angegeben, wenn ein Nullstellungszustand aktiv wird, selbst wenn die Uhr nicht läuft.
Abhängig von den Uhrauswahl-Sicherungseinstellungen kann PB6 als Input zum Umwandlungsoszillatorverstärker und Input zu verwendet werden
funktionierender Stromkreis der inneren Uhr.
Abhängig von den Uhrauswahl-Sicherungseinstellungen kann PB7 als Ertrag vom Umwandlungsoszillatorverstärker verwendet werden.
Wenn der interne kalibrierte RC-Oszillator als Chipuhrquelle benutzt wird, wird PB7… 6 als TOSC2… 1 Input für das asynchrone verwendet
Timer/Counter2, wenn das Stückchen AS2 in ASSR eingestellt wird.
Die verschiedenen speziellen Eigenschaften von Portb werden in Abschnitt 14.3.1" abwechselnde Funktionen von Portb“ auf Seite 71 und in Abschnitt 9." Systemuhr-und Uhr-Wahlen“ Seite 24 ausführlich behandelt.
Klima- u. Export-Klassifikationen von R5f104mkgfb#50.
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
