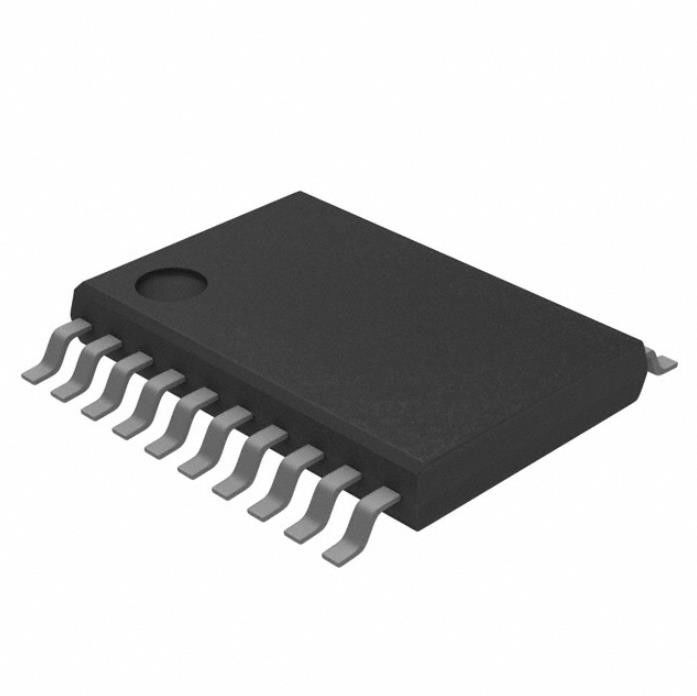

Integrierte Schaltung IC Chip Pll Freq Synth 20tssop der Uhr-CDCE906PWG4

• Hochleistungs3:6 PLL basierte Uhr-synthesizer/Multiplikator/Teiler

• Programmierbare PLL Frequenzen des Benutzer-

• EEPROM, das ohne den Bedarf, hohe Programmierungsspannung anzuwenden programmiert

• Einfaches über SMBus-Daten-Schnittstelle schaltungsintern programmieren

• Breites PLL-Teiler-Verhältnis erlaubt 0 PPM-Ertrag-Taktfehler

• Erzeugen genaues Video (27 MHZ oder 54 MHZ) und Audiosystemuhren von den Mehrfachabtastungs-Frequenzen (fs=16,22.05, 24,32, 44,1, 48,96 kHz)

• Takteingänge nehmen ein Kristall- oder aSingle-beendetes LVCMOS oder ein differenziales Eingangssignal an

• Nimmt Crystal Frequencies von 8 MHZ bis zu 54 MHzAccepts LVCMOS oder differenziale eingegebene Frequenzen bis zu 167 MHZ an

• Zwei programmierbare Steuereingänge [S0/S1, A0/A1] für verbraucherbestimmte Steuersignale

• Sechs LVCMOS-Ertrag mit Ausgangsfrequenzen bis 167 MHZ

• LVCMOS-Ertrag können für ergänzende Signale programmiert werden

• Freie auswählbare Ausgangsfrequenz über programmierbare Ertrag-Schaltungs-Matrix [6x6] einschließlich Nach-Teiler 7-Bit für jeden Ertrag

• PLL-Schleifen-Filter-Komponenten integrierten

• Niedriger Zeitraum-Bammel (Art 60 ps)

• Eigenschaften verbreiteten abstoppende Spektrum (SSC) das für

• Senkung des Systems EMS

• Programmierbare Mittelverbreitung SSC-Modulation (±0.1%, ±0.25% und ±0.4%) mit einem Mittelphasen-Gleichgestellten zur Phase der Nicht-modulierten Frequenz

• Programmierbarer Abstieg verbreitete SSC-Modulation (1%, 1,5%, 2% und 3%)
• Programmierbarer Ertrag-Durchlauf-klassige Steuerung (SRC) für die Senkung des Systems EMl

• Stromversorgung des Gerät-3.3-V

• Handelstemperaturspanne 0°C zu 70C

• Entwicklungs-und Programmierungsausrüstung für EasyPLL Entwurf und Programmierung (TI pro--Clockm)
• Verpackt in 20-Pin TSSOP
