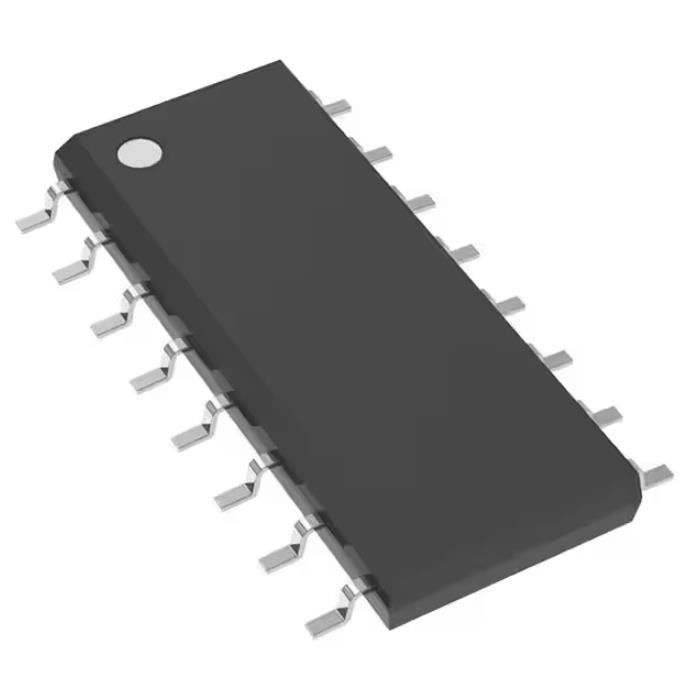

CD74HCT4051M96 IC-Chip-Mux mit integrierter Schaltung, 8:1, 130 Ohm, 16 SOIC
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | CD74HCT4051M96 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Mehrfachkoppler-/Demultiplexer-Stromkreis: | 8:01 |
|---|---|---|---|
| Zahl von Stromkreisen: | 1 | Durchlasswiderstand (maximal): | 130Ohm |
| Kanal-zu-Kanal-Zusammenbringen (ΔRon): | 5Ohm | Spannung - Versorgung, einzeln (V+): | 4.5V | 5.5V |
| Spannung - Versorgung, Doppel (V±): | ±1V | 5V | -3db Bandbreite: | 180MHz |
Produkt-Beschreibung
CD74HCT4051M96IC-Chip mit integrierter SchaltungMux 8:1 130 Ohm 16Soic
1 Schaltkreis IC-Schalter 8:1 130 Ohm 16-SOIC
Spezifikationen vonCD74HCT4051M96
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Schnittstelle | |
| Analoge Schalter, Multiplexer, Demultiplexer | |
| Hersteller | Texas Instruments |
| Serie | - |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Stromkreis umschalten | - |
| Multiplexer/Demultiplexer-Schaltung | 8:01 |
| Anzahl der Stromkreise | 1 |
| Widerstand im eingeschalteten Zustand (max.) | 130Ohm |
| Kanal-zu-Kanal-Anpassung (ΔRon) | 5Ohm |
| Spannung – Versorgung, einzeln (V+) | 4,5 V ~ 5,5 V |
| Spannung – Versorgung, Dual (V±) | ±1V ~ 5V |
| Schaltzeit (Ton, Toff) (Max) | - |
| -3 dB Bandbreite | 180 MHz |
| Ladungsinjektion | - |
| Kanalkapazität (CS(aus), CD(aus)) | 5pF, 25pF |
| Strom – Leckage (IS(aus)) (Max) | 400nA |
| Übersprechen | - |
| Betriebstemperatur | -55°C ~ 125°C (TA) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 16-SOIC (0,154", 3,90 mm Breite) |
| Gerätepaket des Lieferanten | 16-SOIC |
| Basisproduktnummer | 74HCT4051 |
MerkmaleCD74HCT4051M96
• Großer analoger Eingangsspannungsbereich: maximal 5 V
• Niedriger ON-Widerstand
– 70 Ω typisch (VCC – VEE 4,5 V)
– 40 Ω typisch (VCC – VEE 9 V)
• Geringes Übersprechen zwischen Schaltern
• Schnelle Schalt- und Ausbreitungsgeschwindigkeiten
• Break-before-make-Umschaltung
• Großer Betriebstemperaturbereich: –55 °C bis +125 °C
• Typen CD54HC und CD74HC
– Betriebssteuerspannung: 2 V bis 6 V
– Schaltspannung: 0 V bis 10 V
• Typen CD54HCT und CD74HCT
– Betriebssteuerspannung: 4,5 V bis 5,5 V
– Schaltspannung: 0 V bis 10 V
– Direkte LSTTL-Eingangslogikkompatibilität VIL 0,8 V max., VIH 2 V min
– CMOS-Eingangskompatibilität II ≤ 1 µA bei VOL, VOH
• Bei Produkten, die MIL-PRF-38535 entsprechen, werden alle Parameter getestet, sofern nicht anders angegeben.Bei allen anderen Produkten umfasst die Produktionsverarbeitung nicht unbedingt die Prüfung aller Parameter.
Anwendungen vonCD74HCT4051M96
• Digitales Radio
• Signal-Gating
• Fabrikautomation
• Fernseher
• Haushaltsgeräte
• Programmierbare Logikschaltungen
• Sensoren
Umwelt- und Exportklassifizierungen vonCD74HCT4051M96
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
