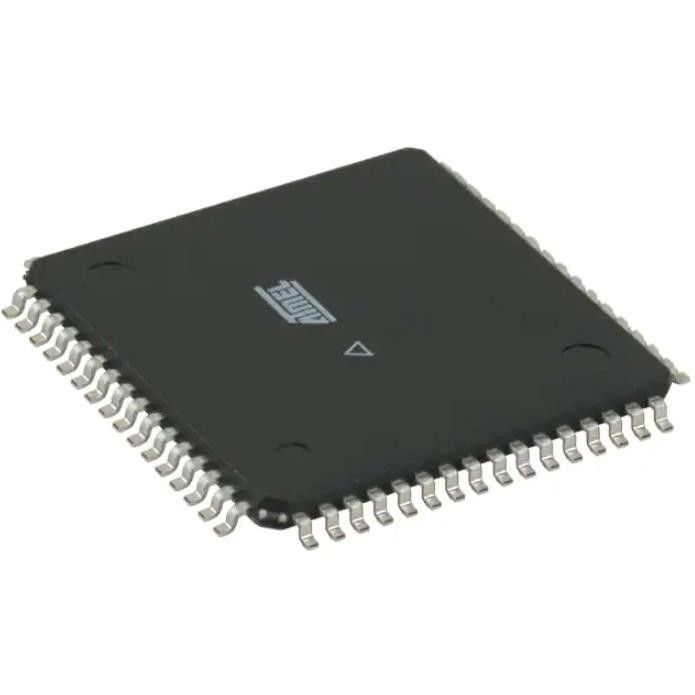

MCU ATMEGA64A-AUR IC bricht 8 gebissenen Mikroregler 64KB 64TQFP ab
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ATMEGA64A-AUR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Kern-Prozessor: | AVR |
|---|---|---|---|
| Speicherkapazität: | 8-Bit | Geschwindigkeit: | 16MHz |
| Zusammenhang: | I-² C, SPI, UART/USART | Peripherie: | Spannungsabfall ermitteln,/Zurückstellen, POR, PWM, WDT |
| Zahl von Input/Output: | 53 | Programm-Speicherkapazität: | 64KB (32K x 16) |
| Markieren: | ATMEGA64A-AUR IC Chips,MCU ATMEGA64A-AUR,8 gebissener Mikroregler 64KB 64TQFP |
||
Produkt-Beschreibung
IC-Chip Mcu 8bit 64kb grelles 64tqfp ATMEGA64A-AUR integrierter Schaltung
8-Bit--16MHz 64KB (32K x 16) Mikroregler AVR AVR® ATmega BLITZ 64-TQFP (14x14) ICs
Spezifikationen von ATMEGA64A-AUR
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| Mikroregler | |
| Mfr | Mikrochip-Technologie |
| Reihe | AVR® ATmega |
| Paket | Band u. Spule (TR) |
| Schneiden Sie Band (CT) | |
| Digi-Reel® | |
| Produkt-Status | Aktiv |
| Kern-Prozessor | AVR |
| Speicherkapazität | 8-Bit |
| Geschwindigkeit | 16MHz |
| Zusammenhang | I-² C, SPI, UART/USART |
| Peripherie | Spannungsabfall ermitteln,/Zurückstellen, POR, PWM, WDT |
| Zahl von Input/Output | 53 |
| Programm-Speicherkapazität | 64KB (32K x 16) |
| Programm-Gedächtnis-Art | BLITZ |
| EEPROM-Größe | 2K x 8 |
| RAM Size | 4K x 8 |
| Spannung - Versorgung (Vcc/Vdd) | 2.7V | 5.5V |
| Umsetzer | A/D 8x10b |
| Oszillator-Art | Intern |
| Betriebstemperatur | -40°C | 85°C (TA) |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 64-TQFP |
| Lieferanten-Gerät-Paket | 64-TQFP (14x14) |
| Niedrige Produkt-Zahl | ATMEGA64 |
Eigenschaften von ATMEGA64A-AUR
• Leistungsstarker, Niederleistungs-8-Bit-Mikroregler Atmel AVR
• Moderne RISC-Architektur
– 130 starke Anweisungen - die meiste Einzel-Uhr Zyklus-Durchführung
– 32 × 8 universelle Arbeits- Register + Zusatz-ControlRegisters
– Völlig statische Operation
– Bis zum Durchsatz 16MIPS an 16MHz
– Multiplikator Zyklus des Auf-Chips 2
• Hohe Ausdauer-Permanentspeichersegmente
– 64Kbytes des Selbst-programmierbaren grellen Programmgedächtnisses des In-Systems
– 2Kbytes EEPROM
– 4Kbytes internes SRAM
– Schreiben Sie,/Löschenzyklen: 10.000 Flash/100,000 EEPROM
– Datenzurückhalten: 20 Jahre an den Jahren 85°C/100 an 25°C (1)
– Optionaler Stiefel-Schlüsseltrupp mit unabhängigen Verschluss-Stückchen
• In-System, das durch Auf-Chip Stiefel-Programm programmiert
• Wahr Lesen-Während-schreiben Sie Operation
– Bis 64 Kbyte-optionaler externer Gedächtnis-Raum
– Programmierungsverschluß für Software-Sicherheit
– SPI-Schnittstelle für die In-System-Programmierung
• Schnittstelle JTAG (IEEEstd. 1149,1 konform)
– Grenze-Scan Fähigkeiten entsprechend dem JTAG-Standard
– Umfangreicher Auf-Chip Unterstützung ausprüfen
Modus der Kompatibilitäts-ATmega103 von ATMEGA64A-AUR
• Ein USART anstelle zwei, nur asynchroner Modus. Nur die acht wenigen bedeutenden Stückchen Baud Rate Registers ist verfügbar.
• Ein 16 Bits Timer/Zähler mit zwei, Register anstelle zwei 16-Bit-Timers/Zähler mit drei zu vergleichen vergleichen Register.
• Serielle Zweidrahtschnittstelle wird nicht gestützt.
• Portc ist nur Ertrag.
• Portg dient nur abwechselnde Funktionen (kein allgemeiner Input-/Outputhafen).
• Portf dient als digitaler Input nur zusätzlich zur Analogeingabe zur ADC.
• Stiefel-Laderfähigkeiten wird nicht gestützt.
• Es ist nicht möglich, die Frequenz des internen kalibrierten RC-Oszillators zu justieren.
• Die externe Gedächtnis-Schnittstelle kann keine Adressenanschlüsse für allgemeines Input/Output freigeben, weder konfigurieren verschiedene Wartezeitzustände zu den verschiedenen externen Speicheradressenabschnitten.
• Darüber hinaus gibt es einige andere geringe Unterschiede, zum er kompatibler zu machen zu ATmega103:
• Nur EXTRF und PORF existiert in MCUCSR.
• Zeit Reihenfolge erfordert nicht für Wachhund-TIMEOUTänderung.
• Aufschlag der Stifte der externen Unterbrechung 3 - 0 als nur waagerecht ausgerichtete Unterbrechung.
• USART hat keinen Fifo-Puffer, also kommt Datenüberschuß früher
Klima- u. Export-Klassifikationen von ATMEGA64A-AUR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
