ATMEGA644PA-AUR IC-Schaltung 64 KB FLASH 44 TQFP Mcu 8 Bit
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ATMEGA644PA-AUR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Kern-Prozessor: | AVR |
|---|---|---|---|
| Speicherkapazität: | 8-Bit | Geschwindigkeit: | 20MHz |
| Zusammenhang: | I-² C, SPI, UART/USART | Peripherie: | Spannungsabfall ermitteln,/Zurückstellen, POR, PWM, WDT |
| Zahl von Input/Output: | 32 | Programm-Speicherkapazität: | 64KB (32K x 16) |
| Markieren: | ATMEGA644PA-AUR IC-Schaltung,64 KB FLASH 44 TQFP Mcu 8 Bit,44 TQFP ATMEGA644PA-AUR |
||
Produkt-Beschreibung

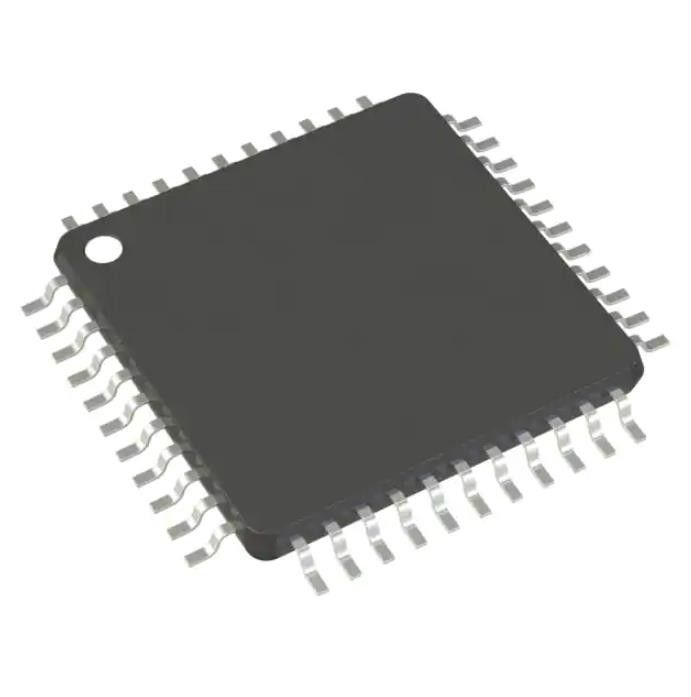

ATmega644PA-AURIC-Chip mit integrierter SchaltungMcu 8bit 64kb Flash 44tqfp
AVR AVR® ATmega Mikrocontroller IC 8-Bit 20MHz 64KB (32K x 16) FLASH 44-TQFP (10x10)
Spezifikationen vonATmega644PA-AUR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Eingebettet | |
| Mikrocontroller | |
| Hersteller | Mikrochip-Technologie |
| Serie | AVR® ATmega |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Kernprozessor | AVR |
| Kerngröße | 8 Bit |
| Geschwindigkeit | 20 MHz |
| Konnektivität | I²C, SPI, UART/USART |
| Peripheriegeräte | Brownout-Erkennung/Reset, POR, PWM, WDT |
| Anzahl der E/A | 32 |
| Programmspeichergröße | 64 KB (32 KB x 16) |
| Programmspeichertyp | BLINKEN |
| EEPROM-Größe | 2K x 8 |
| RAM-Größe | 4K x 8 |
| Spannung – Versorgung (Vcc/Vdd) | 1,8 V ~ 5,5 V |
| Datenkonverter | A/D 8x10b |
| Oszillatortyp | Intern |
| Betriebstemperatur | -40°C ~ 85°C (TA) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 44-TQFP |
| Gerätepaket des Lieferanten | 44-TQFP (10x10) |
| Basisproduktnummer | ATMEGA644 |
MerkmaleATmega644PA-AUR
•Leistungsstarker 8-Bit-AVR®-Mikrocontroller mit geringem Stromverbrauch
• Erweiterte RISC-Architektur
• 131 leistungsstarke Anweisungen – die meisten Ausführungen erfolgen in einem einzigen Taktzyklus
• 32 × 8 Allzweck-Arbeitsregister
• Vollständig statischer Betrieb
• Bis zu 20 MIPS Durchsatz bei 20 MHz
• On-Chip-2-Zyklus-Multiplikator
• Nichtflüchtige Speichersegmente mit hoher Lebensdauer
• 16/32/64/128 KByte selbstprogrammierbarer Flash-Programmspeicher im System
• 512/1K/2K/4KByte EEPROM
• 1/2/4/16 KByte interner SRAM
• Schreib-/Löschzyklen: 10.000 Flash/100.000 EEPROM
• Datenspeicherung: 20 Jahre bei 85 °C/ 100 Jahre bei 25 °C(1)
• Optionaler Bootcode-Abschnitt mit unabhängigen Sperrbits
• In-System-Programmierung durch On-Chip-Boot-Programm
• Echter Lese-während-Schreibvorgang
• Programmiersperre für Softwaresicherheit
• QTouch®-Bibliotheksunterstützung
• Kapazitive Touch-Tasten, Schieberegler und Räder
• QTouch- und QMatrix™-Erfassung
• Bis zu 64 Erfassungskanäle
• JTAG-Schnittstelle (IEEE-Standard 1149.1-konform).
• Boundary-Scan-Funktionen gemäß JTAG-Standard
• Umfangreiche On-Chip-Debug-Unterstützung
• Programmierung von Flash, EEPROM, Sicherungen und Sperrbits über die JTAG-Schnittstelle
Zählereinheit vonATmega644PA-AUR
ATmega164A/164PA/324A/324PA/644A/644PA/1284/1284P verwendet den gleichen Quarzoszillatortyp für den Niederfrequenz-Quarzoszillator und den Timer/Zähler-Oszillator.Einzelheiten zu den Oszillator- und Quarzanforderungen finden Sie unter „Niederfrequenz-Quarzoszillator“ auf Seite 43.Das Gerät kann seinen Timer/Zähler2 über einen externen 32,768-kHz-Uhrenquarz oder eine externe Taktquelle betreiben.Weitere Informationen finden Sie unter „Taktquellenanschlüsse“ auf Seite 40.Das Anlegen einer externen Taktquelle an TOSC1 ist möglich, wenn EXTCLK im ASSR-Register auf logisch Eins geschrieben wird.Weitere Informationen zur Auswahl einer externen Uhr als Eingang anstelle eines 32,768-kHz-Uhrenquarzes finden Sie unter „OCR2B – Ausgangsvergleichsregister B“ auf Seite 163.
Umwelt- und Exportklassifizierungen vonATmega644PA-AUR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
