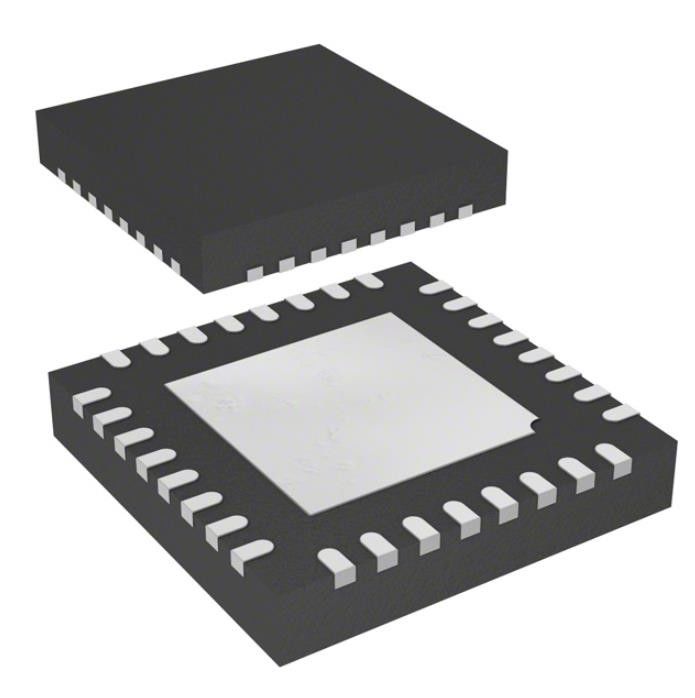

AT90PWM3B-16MU integrierte Schaltung IC Chip Mcu 8bit 8kb grelles 32qfn
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | AT90PWM3B-16MU |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Paket: | Behälter | Produkt-Status: | Aktiv |
|---|---|---|---|
| Kern-Prozessor: | AVR | Speicherkapazität: | 8-Bit |
| Geschwindigkeit: | 16MHz | Zusammenhang: | SPI, UART/USART |
| Peripherie: | Spannungsabfall ermitteln,/Zurückstellen, POR, PWM, WDT | Zahl von Input/Output: | 27 |
Produkt-Beschreibung
IC-Chip Mcu 8bit 8kb grelles 32qfn AT90PWM3B-16MU integrierter Schaltung
AVR AVR® 90PWM Mikroregler IC 8-Bit--16MHz 8KB (8K x 8) GRELLES 32-QFN (7x7) beleuchtend
Spezifikationen von AT90PWM3B-16MU
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| Mikroregler | |
| Mfr | Mikrochip-Technologie |
| Reihe | Beleuchtung AVR® 90PWM |
| Paket | Behälter |
| Produkt-Status | Aktiv |
| Kern-Prozessor | AVR |
| Speicherkapazität | 8-Bit |
| Geschwindigkeit | 16MHz |
| Zusammenhang | SPI, UART/USART |
| Peripherie | Spannungsabfall ermitteln,/Zurückstellen, POR, PWM, WDT |
| Zahl von Input/Output | 27 |
| Programm-Speicherkapazität | 8KB (8K x 8) |
| Programm-Gedächtnis-Art | BLITZ |
| EEPROM-Größe | 512 x 8 |
| RAM Size | 512 x 8 |
| Spannung - Versorgung (Vcc/Vdd) | 2.7V | 5.5V |
| Umsetzer | A/D 11x10b; D/A 1x10b |
| Oszillator-Art | Intern |
| Betriebstemperatur | -40°C | 105°C (TA) |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 32-VQFN stellte Auflage heraus |
| Lieferanten-Gerät-Paket | 32-QFN (7x7) |
| Niedrige Produkt-Zahl | AT90PWM3B |
Eigenschaften von AT90PWM3B-16MU
• Hochleistung, 8-Bit-Mikroregler Atmel® AVR® der geringen Energie
• Moderne RISC-Architektur
– 129 starke Anweisungen - die meiste einzelne Taktzyklus-Durchführung
– 32 x 8 universelle Arbeitsregister
– Völlig statische Operation
– Bis 1 MIPSS Durchsatz pro MHZ
– Multiplikator Zyklus des Auf-Chips 2
• Daten und permanentes Programm-Gedächtnis
– Bytes 8K blitzen In-System-vom programmierbaren Programm-Gedächtnis
• Ausdauer: 10.000 schreiben Sie/Löschen-Zyklen
– Optionaler Stiefel-Schlüsseltrupp mit unabhängigen Verschluss-Stückchen
• In-System, das durch Auf-Chip Stiefel-Programm programmiert
• Wahr Lesen-Während-schreiben Sie Operation
– 512 Bytes des In-Systems programmierbares EEPROM
• Ausdauer: 100.000 schreiben Sie/Löschen-Zyklen
– 512 Bytes internes SRAM
– Programmierungsverschluß für grelle Programm-und EEPROM-Datensicherheit
• Auf Chip Debug Interface (debugWIRE)
• Zusatzeigenschaften
– Zwei oder drei 12 gebissener PSC der hohen Geschwindigkeit (Leistungsstufe-Prüfer) mit 4 gebissener Entschließungs-Verbesserung
• Nichtüberlappendes umgekehrtes PWM gab Stifte mit flexiblem Tot-malem aus
• Variabler PWM-Arbeitszyklus und Frequenz
• Synchrone Aktualisierung aller PWM-Register
• Auto stoppen Funktion für Ereignis-abhängige PFC-Durchführung
• Weniger als 25 Hz-Schrittweite bei 150 kHz Ausgangsfrequenz
• PSC2 mit vier Ertrag-Stiften und Ertrag-Matrix
– Ein universeller 8-Bit-Timer/Zähler mit unterschiedlichem Modus Prescaler und der Gefangennahme
– Ein universeller 16-Bit-Timer/Zähler mit unterschiedlichem Prescaler, vergleichen Modus und Gefangennahmen-Modus
– Programmierbares Serien-USART
• Standard-UART-Modus
• 16/17 Bit Zweiphasenmodus für DALI Communications
– Master/Slave-serielle Schnittstelle SPIs
– 10 Bit ADC
• Bis 11 unsymmetrische Kanäle und 2 völlig differenziale ADC-Kanal-Paare
• Programmierbarer Gewinn (5x, 10x, 20x, 40x auf differenzialen Kanälen)
• Interne Referenzspannung
– 10 Bit DAC
– Analoger Komparator zwei oder drei mit der Widerstand-Reihe, zum von Vergleichs-Spannung zu justieren
– 4 externe Unterbrechungen
– Programmierbare Zeitüberwachung mit unterschiedlichem Auf-Chip-Oszillator
• Spezielle Mikroregler-Eigenschaften
– Leerlauf der geringen Energie, Schalldämpfung und Energie-unten Modi
– Energie-an zurückgestelltes und programmierbares Brown aus Entdeckung
– Flaggen-Reihe in Stückchen-programmierbarem Input-/Outputraum (4 Bytes)
Anwendungen von AT90PWM3B-16MU
Diese Dokumentation enthält einfache Codebeispiele, die kurz zeigen, wie man verschiedene Teile des Gerätes benutzt. Diese Codebeispiele nehmen an, dass die spezifische Include-Datei des Teils vor Zusammenstellung eingeschlossen ist. Beachten Sie, dass nicht alle c-Compilerverkäufer gebissene Definitionen in den Include-Dateien einschließen und die Behandlung in C ist Compilerabhängiger unterbrechen. Bestätigen Sie bitte mit der c-Compilerdokumentation für weitere Einzelheiten.
Klima- u. Export-Klassifikationen von AT90PWM3B-16MU
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
