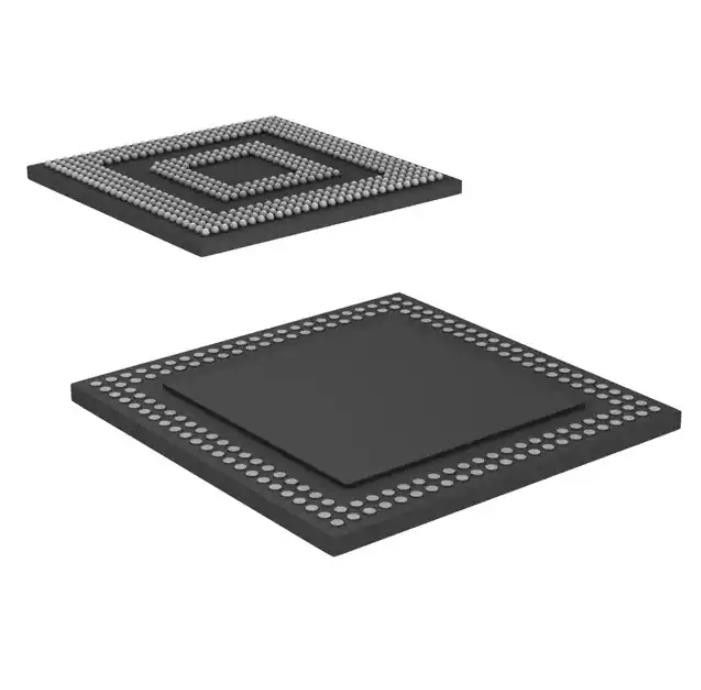

IC-Chip-MPU Sitara 800mhz 515fcbga AM3703CBP-integrierter Schaltung
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | AM3703CBP |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Mfr: | Texas Instruments | Reihe: | Sitara™ |
|---|---|---|---|
| Paket: | Behälter | Produkt-Status: | Nicht für neue Entwürfe |
| Kern-Prozessor: | ARM® Cortex®-A8 | Zahl von Kernen/von Bus-Breite: | 1 Kern, 32-Bit |
| Geschwindigkeit: | 800MHz | Co-Processors/DSP: | Multimedia; NEON™ SIMD |
Produkt-Beschreibung
IC-Chip-MPU Sitara 800mhz 515fcbga AM3703CBP-integrierter Schaltung
Mikroprozessor IC Sitara™ ARM® Cortex®-A8 1 Kern, 32-Bit--800MHz 515-POP-FCBGA (12x12)
Spezifikationen von AM3703CBP
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| Mikroprozessoren | |
| Mfr | Texas Instruments |
| Reihe | Sitara™ |
| Paket | Behälter |
| Produkt-Status | Nicht für neue Entwürfe |
| Kern-Prozessor | ARM® Cortex®-A8 |
| Zahl von Kernen/von Bus-Breite | 1 Kern, 32-Bit |
| Geschwindigkeit | 800MHz |
| Co-Processors/DSP | Multimedia; NEON™ SIMD |
| RAM Controllers | SDRAM |
| Grafik-Beschleunigung | Nein |
| Anzeigen-u. Schnittstellen-Prüfer | LCD |
| Ethernet | - |
| SATA | - |
| USB | USB 2,0 (4) |
| Spannung - Input/Output | 1.8V |
| Betriebstemperatur | 0°C | 90°C (TJ) |
| Sicherheitsmerkmale | - |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 515-WFBGA, FCBGA |
| Lieferanten-Gerät-Paket | 515-POP-FCBGA (12x12) |
| Zusätzliche Schnittstellen | HDQ/1-Wire, i-² C, McBSP, McSPI, MMC/SD/SDIO, UART |
| Niedrige Produkt-Zahl | AM3703 |
Eigenschaften von AM3703CBP
• Mikroprozessoren ARM AM3715/03 Sitara:
– Kompatibel mit Architektur OMAP™ 3
– Subsystem Sitara™ ARM® Mikroprozessor-(MPU)
• Bis zu 1-GHz Sitara™ ARM® Cortex™-A8 stützt Kern auch 300, 600 und Operation 800-MHz
• Coprocessor NEON™ SIMD
– Grafikbeschleuniger POWERVR SGX™ (AM3715 einzig)
• Fliese basierte die Architektur, die bis 20 MPoly/sek liefert
• Ersteigbare Shader-allgemeinhinmaschine: Mehrfädige Maschinen-inkorporierendes Pixel und Gipfel Shader-Funktionalität
• Industriekompatibler API Support: OpenGLES 1,1 und 2,0, OpenVG1.0
• Feiner gekörnter Aufgabenwechsel, Lasts-Balancieren und Energie-Management
• Programmierbarer Anti-Aliasing Bild der hohen Qualität
– Externe Gedächtnis-Schnittstellen:
• SDRAM-Prüfer (SDRC)
– 16, 32-Bit-Gesamtadressraum Gedächtnis-Prüfer-With 1G-Byte
– Schnittstellen zu Niederleistungs-SDRAM
– SDRAM-Gedächtnis-Scheduler (SMS) und Rotations-Maschine
• Universeller Gedächtnis-Prüfer (GPMC)
– breite gemultiplexte 16-Bit-Adresse/Datenbus
– Bis 8 Adressraum Chip Select Pins Withs 128M-Byte pro Chip Select Pin
– Glueless-Schnittstelle zu NOCH Blitz, NAND Flash (mit Code-Berechnung ECC Hamming), SRAM ANDPSEUDOSRAM
– Flexible asynchrone Protokoll-Steuerung für Schnittstelle zur kundenspezifischen Logik (FPGA, CPLD, ASICs, etc.)
– Nonmultiplexed-Adresse/Daten-Modus (begrenzter 2K-Byte Adressraum)
– Input/Output 1.8-V und 3.0-V (MMC1 einzig), 0.9-V zur anpassungsfähigen Kern-Spannung 0.9-V des Prozessor-1.2-V 1.1-V zur anpassungsfähigen Core Logic Spannungs-Anmerkung: Diese sind Spannungen des Nichterfüllung Betriebsverhalten-Punktes (OPP) und konnten optimiert werden, um Werte mit SmartReflex AVS zu senken.
– Handels-, industrielle und ausgedehnte Temperatur-Grade
– Serienkommunikation
• 5 abgedämpfte Mehrkanalserielle Schnittstellen (McBSPs)
– 512, die Byte/übertragen, Puffer empfangen (McBSP1/3/4/5)
– 5K-Byte übertragen,/empfangen Puffer (McBSP2)
– RÜCKHÖREN Kern-Unterstützung (McBSP2 und
3 nur) für Filter, Gewinn und Mischungs-Operationen
– Direkte Schnittstelle zu I2S und zum Latentwärmespeicher und zu t-Bussen
– Kanal 128 übertragen,/Empfangsmodus
• Vier Master/Slave-Häfen Multichannel Serial Port-Schnittstellen-(McSPI)
• Hochgeschwindigkeits-/Voll-Geschwindigkeit/langsames Subsystem USBs OTG (12-/8-Pin ULPI Schnittstelle)
• Hochgeschwindigkeits-/Voll-Geschwindigkeit/langsames Wirts-Subsystem Multiport USB
– 12-/8-Pin ULPI Schnittstelle oder serielle Schnittstelle 6-/4-/3-Pin
• Eine HDQ/1-Wire Schnittstelle
• Vier UARTs (einer mit Modi der Infrarotdaten-Vereinigungs-[IrDA] und des Verbrauchers des Infrarot-[CIR])
Anwendungen von AM3703CBP
Diese Balance der Leistung und Energie lassen das Gerät die folgenden Beispielanwendungen stützen:
• Tragbare Daten-Anschlüsse
• Navigation
• Selbstinfotainment
• Spiel
• Medizinische Bildgebung
• Hausautomation
• Menschliche Maschinen-Schnittstelle
• Industrielle Steuerung
• Test und Maß
• Einplatinenrechner
Klima- u. Export-Klassifikationen von AM3703CBP
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
