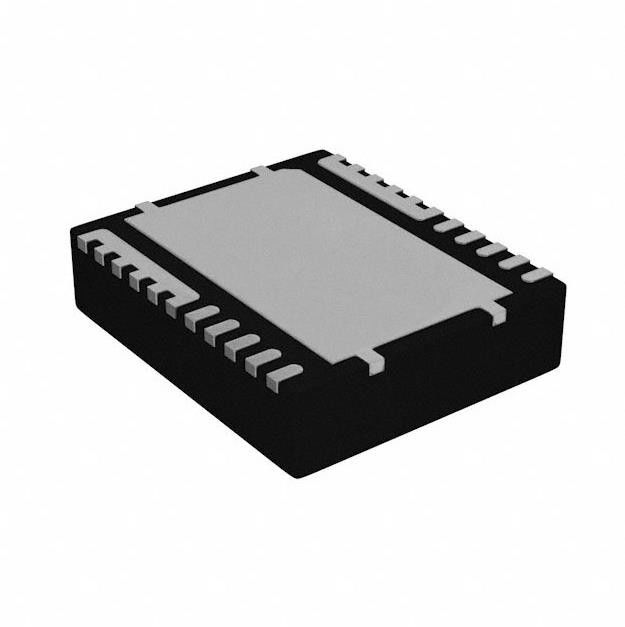

CSD95372AQ5M Konverter Leistungs-IC-Chip MOSFET 12-LSON-CLIP (5x6)
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | CSD95372AQ5M |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Gegenwärtig - Ertrag/Kanal: | 60A | Gegenwärtig - Höchstleistung: | 90A |
|---|---|---|---|
| Spannung - Versorgung: | 4.5V | 5.5V | Spannung - Last: | 4.5V | 16V |
| Betriebstemperatur: | -55°C | 150°C (TJ) | Lastart: | Induktiv |
| Technologie: | Energie MOSFET | Schnittstelle: | PWM |
Produkt-Beschreibung
CSD95372AQ5M Konverter Leistungs-IC-Chip MOSFET 12-LSON-CLIP (5x6)
Synchrone Abwärtswandler mit Halbbrückentreiber, Leistungs-MOSFET 12-LSON-CLIP (5x6)
Spezifikationen von CSD95372AQ5M
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Vollständige Halbbrückentreiber | |
| Hersteller | Texas Instruments |
| Serie | NexFET™ |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Ausgabekonfiguration | Halbbrücke |
| Anwendungen | Synchrone Abwärtswandler |
| Schnittstelle | PWM |
| Lasttyp | Induktiv |
| Technologie | Leistungs-MOSFET |
| Rds On (Typ) | - |
| Strom – Ausgang/Kanal | 60A |
| Strom – Spitzenleistung | 90A |
| Spannungsversorgung | 4,5 V ~ 5,5 V |
| Spannung – Last | 4,5 V ~ 16 V |
| Betriebstemperatur | -55°C ~ 150°C (TJ) |
| Merkmale | Bootstrap-Schaltung, Statusflag |
| Fehlerschutz | Übertemperatur, Durchschießen, UVLO |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 12-PowerLFDFN |
| Gerätepaket des Lieferanten | 12-LSON-CLIP (5x6) |
| Basisproduktnummer | CSD95372 |
MerkmalevonCSD95372AQ5M
• 60 A Dauerbetriebsstromfähigkeit
• 92,4 % Systemeffizienz bei 30 A
• Extrem geringer Leistungsverlust von 3,3 W bei 30 A
• Hochfrequenzbetrieb (bis zu 2 MHz)
• Hohe Dichte – SON 5 x 6 mm Grundfläche
• Gehäuse mit extrem niedriger Induktivität
• Systemoptimierter PCB-Footprint
• 3,3-V- und 5-V-PWM-Signalkompatibel
• Diodenemulationsmodus mit FCCM
• Analoger Temperaturausgang
• Eingangsspannungen bis 16 V
• Tri-State-PWM-Eingang
• Integrierter Bootstrap-Switch
• Optimierte Totzeit für den Durchschussschutz
• RoHS-konform – bleifreie Anschlussbeschichtung
• Halogen frei
AnwendungenvonCSD95372AQ5M
• Mehrphasiger synchroner Abwärtswandler
– Hochfrequenzanwendungen
– Anwendungen mit hohem Strom und niedrigem Arbeitszyklus
• Point-of-Load-DC/DC-Wandler
• Speicher- und Grafikkarten
• Desktop- und Server-VR11.x und VR12.x für synchrone V-Core-Abwärtswandler
Umwelt- und ExportklassifizierungenvonCSD95372AQ5M
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH betroffen |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
