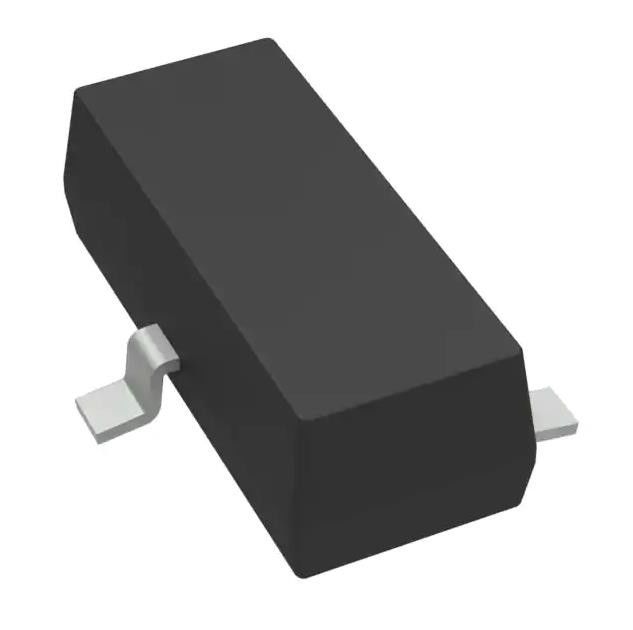

TLV431BIDBZR stellen Referenzspannung IC SOT23-3 15mA 1.24V 6VV zurück
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TLV431BIDBZR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Spannung - Ertrag (Minute/geregelt): | 1.24V | Spannung - Ertrag (maximal): | 6 V |
|---|---|---|---|
| Gegenwärtig - Ertrag: | 15 MA | Toleranz: | ± 0,5% |
| Gegenwärtig - Kathode: | 100 µA | Betriebstemperatur: | -40 °C bis 85 °C (TA) |
| Markieren: | TLV431BIDBZR,Referenzspannung IC der Weichen-15mA,Referenzspannung IC der Weichen-1.24V |
||
Produkt-Beschreibung
TLV431BIDBZR IC VREF SHUNT ADJ 0,5% SOT23-3 15 mA 1,24 V 6 VV
Schaltspannungsreferenz-IC Einstellbar 1,24V 6 VV ±0,5% 15 mA SOT-23-3
Spezifikationen Die Kommission wird die Kommission auffordern, ihre Stellungnahme zu unterbreiten.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Referenzspannung | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Referenztyp | Schaltfläche |
| Ausgabeart | Einstellbar |
| Spannung - Ausgang (Min/Fest) | 1.24V |
| Spannung - Ausgang (maximal) | 6 V |
| Strom - Ausgang | 15 mA |
| Toleranz | ±00,5% |
| Temperaturkoeffizient | - |
| Geräusche - 0,1 Hz bis 10 Hz | - |
| Geräusche - 10 Hz bis 10 kHz | - |
| Spannung - Eingang | - |
| Strom - Versorgung | - |
| Strom - Kathode | 100 μA |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | Die Kommission hat die Kommission aufgefordert, die folgenden Maßnahmen zu treffen: |
| Lieferanten-Gerätepaket | SOT-23-3 |
| Basisproduktnummer | TLV431 |
EigenschaftenvonDie Kommission wird die Kommission auffordern, ihre Stellungnahme zu unterbreiten.
• Niederspannungsbetrieb, VREF = 1,24 V
• Einstellbare Ausgangsspannung, VO = VREF auf 6 V
• Referenzspannungstoleranzen bei 25°C
- 0,5% für TLV431B
¢ 1% für TLV431A
¢ 1,5% für TLV431
• Typische Temperaturverschiebungen
️ 4 mV (0°C bis 70°C)
¥ 6 mV (¥ 40°C bis 85°C)
¥ 11 mV (¥ 40°C bis 125°C)
• Niedrige Betriebskathodenströmung, typisch 80 μA
• 0,25-Ω typische Ausgangsimpedanz
• Das ultra-kleine SC-70-Paket bietet einen um 40% geringeren Fußabdruck als SOT-23-3
• Siehe TLVH431 und TLVH432 für:
Weitere VKA (1,24 V bis 18 V) und IK (80 mA)
Zusätzliches SOT-89-Paket
Mehrfache Pinouts für SOT-23-3 und SOT-89 Pakete
• über Produkte, die der MIL-PRF-38535 entsprechen,
Alle Parameter werden getestet, sofern nicht anders angegeben.
Die Verarbeitung beinhaltet nicht unbedingt die Prüfung aller Parameter.
AnwendungenvonDie Kommission wird die Kommission auffordern, ihre Stellungnahme zu unterbreiten.
• Einstellbare Spannungs- und Strombezüge
• Sekundäre Regulierung in Flyback-SMPS
• Zener-Ersatz
• Spannungsüberwachung
• Vergleicher mit integrierter Referenz
Umwelt- und ExportklassifizierungenvonDie Kommission wird die Kommission auffordern, ihre Stellungnahme zu unterbreiten.
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
