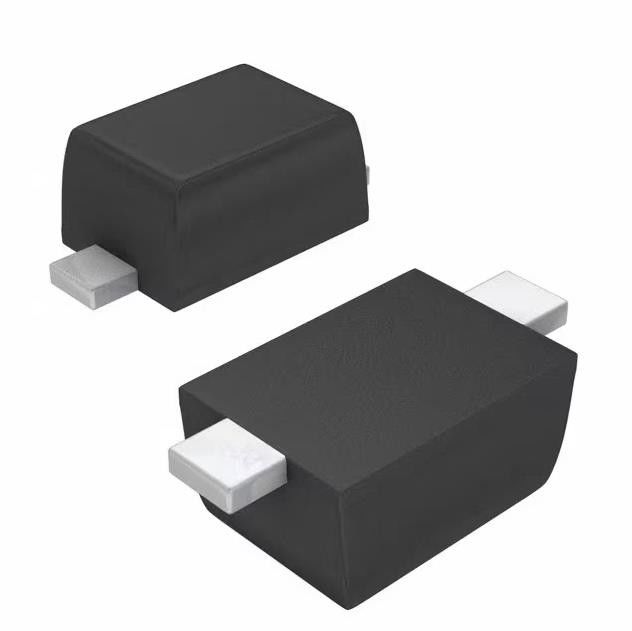

SDM20U40-7 Diode, 40 V, 250 mA, Oberflächenmontage, SOD-523, schnelle Wiederherstellung
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SDM20U40-7 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Spannung - DC-Rückseite (Vr) (maximal): | 40 V | Gegenwärtig - Durchschnitt korrigiert (Io): | 250mA |
|---|---|---|---|
| Spannung - Vorwärts (Vf) (maximal) @ wenn: | 600 Millivolt @ 200 MA | Geschwindigkeit: | Schnelles Wiederaufnahme =< 500ns, > 200mA (Io) |
| Rückgenesungszeit (trr): | 10 ns | Gegenwärtig - Rückdurchsickern @ Vr: | µA 5 @ 30 V |
| Kapazitanz @ Vr, F: | 50pF @ 0V, 1MHz | Betriebstemperatur - Kreuzung: | -65°C | 125°C |
Produkt-Beschreibung
SDM20U40-7 Diode, 40 V, 250 mA, Oberflächenmontage, SOD-523, schnelle Wiederherstellung
Diode 40 V 250 mA Oberflächenmontage SOD-523
Spezifikationen von SDM20U40-7
| TYP | BESCHREIBUNG |
| Kategorie | Diskrete Halbleiterprodukte |
| Dioden | |
| Gleichrichter | |
| Einzelne Dioden | |
| Hersteller | Diodes Incorporated |
| Serie | - |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Technologie | Schottky |
| Spannung – DC-Rückwärtsgang (Vr) (max.) | 40 V |
| Strom – Durchschnittlich gleichgerichtet (Io) | 250mA |
| Spannung – Vorwärts (Vf) (Max) @ If | 600 mV bei 200 mA |
| Geschwindigkeit | Schnelle Wiederherstellung =< 500 ns, > 200 mA (Io) |
| Reverse Recovery Time (trr) | 10 ns |
| Strom – Rückwärtsleckage bei Vr | 5 µA bei 30 V |
| Kapazität @ Vr, F | 50 pF bei 0 V, 1 MHz |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | SC-79, SOD-523 |
| Gerätepaket des Lieferanten | SOD-523 |
| Betriebstemperatur – Verbindungsstelle | -65 °C ~ 125 °C |
| Basisproduktnummer | SDM20 |
MerkmalevonSDM20U40-7
Geringer Vorwärtsspannungsabfall
Schutzringkonstruktion zum Schutz vor Transienten
Vernachlässigbare Reverse-Recovery-Zeit
Geringe Sperrkapazität
Ultrakleines Gehäuse zur Oberflächenmontage
Völlig bleifrei und vollständig RoHS-konform (Hinweise 1 und 2)
Halogen- und Antimonfrei.„Grünes“ Gerät (Hinweis 3)
Dieses Teil entspricht den JEDEC-Standards (als Referenzen in AEC-Q) für hohe Zuverlässigkeit.
Ein für die Automobilindustrie konformes Teil ist im separaten Datenblatt (SDM20U40Q) erhältlich.
Mechanische Daten vonSDM20U40-7
Paket: SOD523
Verpackungsmaterial: Geformter Kunststoff, „grüne“ Formmasse.UL-Entflammbarkeitsklassifizierung 94V-0
Feuchtigkeitsempfindlichkeit: Stufe 1 gemäß J-STD-020
Anschlüsse: Bleifreie Beschichtung (matte Zinnoberfläche).Lötbar gemäß MIL-STD-202, Methode 208
Polarität: Kathodenband
Gewicht: 0,002 Gramm (ungefähr)
Umwelt- und ExportklassifizierungenvonSDM20U40-7
ATTRIBUT BESCHREIBUNG RoHS-Status ROHS3-konform Feuchtigkeitsempfindlichkeitsniveau (MSL) 1 (Unbegrenzt) REACH-Status REACH Unberührt ECCN EAR99
