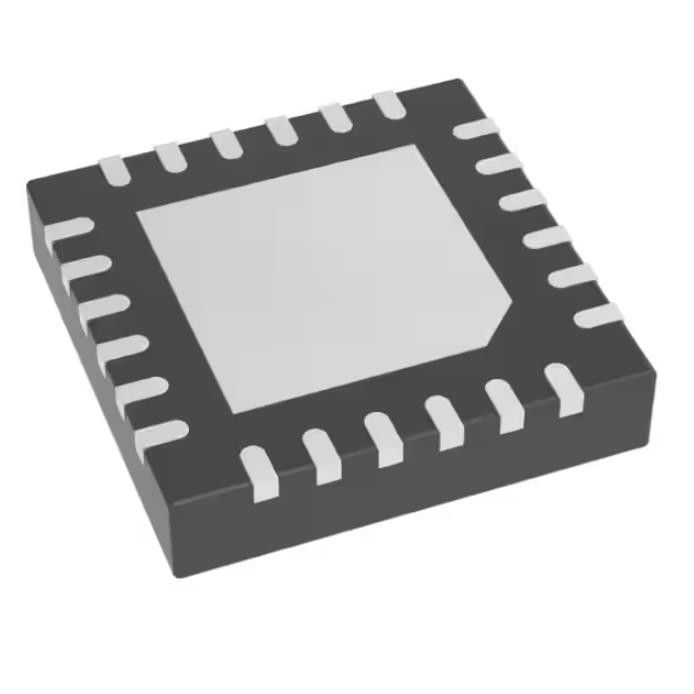

ADL5380ACPZ-R7 Wireless RF Modul Demod Ic 400 MHz-6 GHz 24LFCSP
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ADL5380ACPZ-R7 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Funktion: | Demodulator |
|---|---|---|---|
| LO-Frequenz: | 400MHz | 6GHz | Rf-Frequenz: | 400MHz | 6GHz |
| P1dB: | 11.6dBm | Gewinn: | 6.9dB |
| Rauschmaß: | 10.9dB | Gegenwärtig - Versorgung: | 245 MA |
Produkt-Beschreibung
ADL5380ACPZ-R7 Wireless RF Modul Demod IC 400 MHz-6 GHz 24LFCSP
HF-Demodulator-IC 400 MHz ~ 6 GHz 24-WFQFN mit freiliegendem Pad, CSP
Spezifikationen von ADL5380ACPZ-R7
| TYP | BESCHREIBUNG |
| Kategorie | RF und Wireless |
| HF-Demodulatoren | |
| Hersteller | Analog Devices Inc. |
| Serie | - |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Funktion | Demodulator |
| LO-Frequenz | 400 MHz ~ 6 GHz |
| HF-Frequenz | 400 MHz ~ 6 GHz |
| P1dB | 11,6 dBm |
| Gewinnen | 6,9 dB |
| Rauschzahl | 10,9 dB |
| Strom - Versorgung | 245mA |
| Spannungsversorgung | 4,75 V ~ 5,25 V |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 24-WFQFN freiliegendes Pad, CSP |
| Gerätepaket des Lieferanten | 24-LFCSP (4x4) |
| Basisproduktnummer | ADL5380 |
MerkmaleADL5380ACPZ-R7
Betriebs-HF- und LO-Frequenz: 400 MHz bis 6 GHz Eingang IP3
30 dBm bei 900 MHz
28 dBm bei 1900 MHz
Eingang IP2: >65 dBm bei 900 MHz
Eingang P1dB (IP1dB): 11,6 dBm bei 900 MHz
Rauschzahl (NF)
10,9 dB bei 900 MHz
11,7 dB bei 1900 MHz
Spannungsumwandlungsverstärkung: ~7 dB
Genauigkeit der Quadraturdemodulation bei 900 MHz
Phasengenauigkeit: ~0,2°
Amplitudenbalance: ~0,07 dB
Demodulationsbandbreite: ~390 MHz
Basisband-I/Q-Antrieb: 2 V pp an 200 Ω
Einzelne 5-V-Versorgung
AnwendungenvonADL5380ACPZ-R7
Mobilfunk W-CDMA/GSM/LTE
Mikrowellen-Punkt-zu-(Mehr-)Punktfunkgeräte
Breitband-WLAN und WiMAX
Umwelt- und Exportklassifizierungen vonADL5380ACPZ-R7
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
