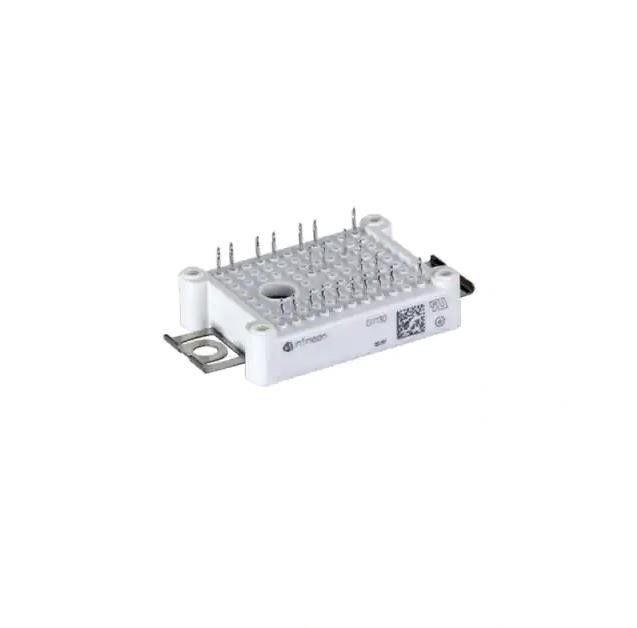

F450R07W1H3B11ABOMA1 650 V integrierte IC-Chip-IGBT-Module
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | F450R07W1H3B11ABOMA1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Mfr: | Infineon Technologies | Reihe: | EasyPACK™ |
|---|---|---|---|
| Paket: | Behälter | Produkt-Status: | Aktiv |
| IGBT-Typ: | Trench-Field-Stop | Konfiguration: | Vollbrücke-Inverter |
| Spannung - Kollektor-Emitter Zusammenbruch (maximal): | 650V | Gegenwärtig - Kollektor (IC) (maximal): | 55 A |
| Markieren: | F450R07W1H3B11ABOMA1,IC-Chip-IGBT-Module,650-V-IC-Chip mit integrierter Schaltung |
||
Produkt-Beschreibung
F450R07W1H3B11ABOMA1 IC-Chip-IGBT-Module mit integrierter Schaltung
IGBT-Modul, Trench Field Stop, Vollbrücken-Wechselrichter, 650 V, 55 A, 200 W, Chassismontage-Modul
Spezifikationen von F450R07W1H3B11ABOMA1
| TYP | BESCHREIBUNG |
| Kategorie | Diskrete Halbleiterprodukte |
| Transistoren | |
| IGBTs | |
| IGBT-Module | |
| Hersteller | Infineon Technologies |
| Serie | EasyPACK™ |
| Paket | Tablett |
| Produktstatus | Aktiv |
| IGBT-Typ | Grabenfeldstopp |
| Aufbau | Vollbrückenwechselrichter |
| Spannung – Kollektor-Emitter-Ausfall (max.) | 650 V |
| Strom - Kollektor (Ic) (Max) | 55 A |
| Leistung max | 200 W |
| Vce(on) (Max) @ Vge, Ic | 1,85 V bei 15 V, 25 A |
| Strom – Kollektorabschaltung (max.) | 50 µA |
| Eingangskapazität (Cies) bei Vce | 3,25 nF bei 25 V |
| Eingang | Standard |
| NTC-Thermistor | Ja |
| Betriebstemperatur | -40°C ~ 150°C (TJ) |
| Befestigungsart | Chassismontage |
| Paket/Koffer | Modul |
| Gerätepaket des Lieferanten | Modul |
| Basisproduktnummer | F450R07 |
MerkmaleF450R07W1H3B11ABOMA1
• Erhöhte Sperrspannungsfähigkeit auf 650 V
• Hochgeschwindigkeits-IGBT H3
• Niedriginduktives Design
• Geringe Schaltverluste
• Niedriger VCEsat
• 2,5 kV AC 1 Min. Isolierung
• Hohe Kriech- und Luftstrecken
• PressFIT-Kontakttechnologie
• RoHS-konform
• Robuste Montage durch integrierte Halterung
Klemmen
Anwendungen vonF450R07W1H3B11ABOMA1
• Automobilanwendungen
• Hochfrequenz-Schaltanwendung
• DC / DC-Wandler
• Hilfswechselrichter
• Hybrid-Elektrofahrzeuge (H)EV
• Induktives Erhitzen und Schweißen
Umwelt- und Exportklassifizierungen vonF450R07W1H3B11ABOMA1
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
