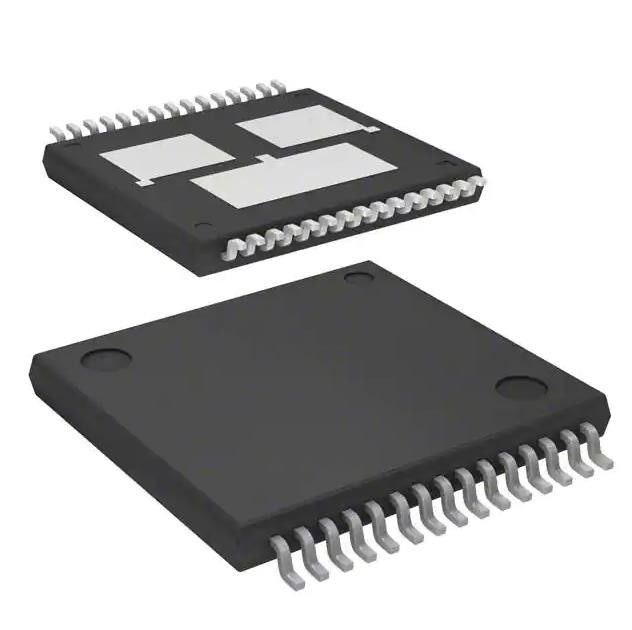

VNH5019ATR-E Transistor IC Chip Multipwrso 30 MTR DRV 5,5V-24V
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | VNH5019ATR-E |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Anwendungen: | Automobil | Gegenwärtig - Ertrag: | 30A |
|---|---|---|---|
| Spannung - Versorgung: | 5.5V | 24V | Spannung - Last: | 5.5V | 24V |
| Betriebstemperatur: | -40°C | 150°C (TJ) | Befestigung der Art: | Oberflächenberg |
| Paket/Fall: | 30-PowerSOP (0,630", 16.00mm Breite) | Lieferanten-Gerät-Paket: | MultiPowerSO-30 |
| Markieren: | VNH5019ATR-E Transistor-IC,IC-Chip Multipwrso 30,5 |
||
Produkt-Beschreibung
VNH5019ATR-E Transistor IC Chip Mtr Drv 5,5-24 V Multipwrso-30
Motortreiber-Leistungs-MOSFET parallel, PWM MultiPowerSO-30
Spezifikationen von VNH5019ATR-E
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Motortreiber, Controller | |
| Hersteller | STMicroelectronics |
| Serie | ECOPACK®, VIPower™ |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Motortyp: Schrittmotor | - |
| Motortyp – Wechselstrom, Gleichstrom | Gebürsteter DC |
| Funktion | Treiber – vollständig integriert, Steuerung und Leistungsstufe |
| Ausgabekonfiguration | Halbbrücke (2) |
| Schnittstelle | Parallel, PWM |
| Technologie | Leistungs-MOSFET |
| Schrittauflösung | - |
| Anwendungen | Automobil |
| Aktueller Output | 30A |
| Spannungsversorgung | 5,5 V ~ 24 V |
| Spannung – Last | 5,5 V ~ 24 V |
| Betriebstemperatur | -40°C ~ 150°C (TJ) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 30-PowerSOP (0,630", 16,00 mm Breite) |
| Gerätepaket des Lieferanten | MultiPowerSO-30 |
| Basisproduktnummer | VNH5019 |
MerkmaleVNH5019ATR-E
• AEC-Q100-qualifiziert
• ECOPACK®: bleifrei und RoHS-konform
• Ausgangsstrom: 30 A
• 3 V CMOS-kompatible Eingänge
• Unterspannungs- und Überspannungsabschaltung
• Querleitungsschutz
• Strombegrenzung
• Sehr geringer Standby-Stromverbrauch
• PWM-Betrieb bis 20 kHz
• Schutz gegen:
• Erdungsverlust und VCC-Verlust
• Strommessausgang proportional zum Motorstrom
• Ladungspumpenausgang für Verpolungsschutz
• Ausgang geschützt gegen Kurzschluss zu Masse und Kurzschluss zu VCC
Anwendungen vonVNH5019ATR-E
Der VHN5019A-E ist ein Vollbrücken-Motortreiberfür eine breite Palette von Automobilen bestimmtAnwendungen.Das Gerät enthält eineDualmonolithische High-Side-Treiber und zwei Low-Side-TreiberSchalter.Der High-Side-Treiberschalter ist ausgelegtunter Verwendung der bekannten und bewährten Methoden von STMicroelectronics
proprietäre VIPower® M0-Technologie, die dies ermöglichteffizient auf dem gleichen Würfel zu integrierenLeistungs-MOSFET mit einem intelligentenSignal-/Schutzschaltung.
Umwelt- und Exportklassifizierungen vonVNH5019ATR-E
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
