3,3V 50MA SC70-5 TPS71533DCKR Transistor IC Reg Linear
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS71533DCKR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Spannungs-Austritt (maximal): | 0.75V @ 50mA | Gegenwärtig - Ertrag: | 50mA |
|---|---|---|---|
| Gegenwärtig - bewegungslos (IQ): | µA 4,2 | PSRR: | 60dB (100kHz) |
| Paket/Fall: | 5-TSSOP, SC-70-5, SOT-353 | Schutz-Eigenschaften: | Über gegenwärtigem |
| Betriebstemperatur: | -40°C | 125°C | Befestigung der Art: | Oberflächenberg |
| Markieren: | TPS71533DCKR Transistor-IC,SC70-5 TPS71533DCKR,3 |
||
Produkt-Beschreibung

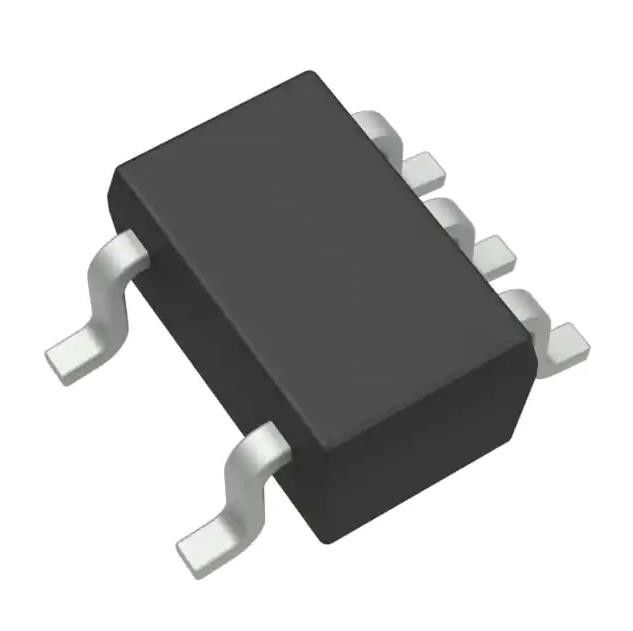

TPS71533DCKR Transistor IC Chip Reg Linear 3,3 V 50 mA Sc70-5
Linearer Spannungsregler-IC, positiv, fest, 1 Ausgang, 50 mA, SC-70-5
Spezifikationen von TPS71533DCKR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Spannungsregler – linear | |
| Hersteller | Texas Instruments |
| Serie | - |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Ausgabekonfiguration | Positiv |
| Ausgabetyp | Fest |
| Anzahl der Regulierungsbehörden | 1 |
| Spannung – Eingang (max.) | 24V |
| Spannung – Ausgang (Min./Fest) | 3,3 V |
| Spannung – Ausgang (max.) | - |
| Spannungsabfall (max.) | 0,75 V bei 50 mA |
| Aktueller Output | 50mA |
| Strom – Ruhezustand (Iq) | 4,2 µA |
| PSRR | 60 dB (100 kHz) |
| Steuerfunktionen | - |
| Schutzfunktionen | Überstrom |
| Betriebstemperatur | -40 °C ~ 125 °C |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 5-TSSOP, SC-70-5, SOT-353 |
| Gerätepaket des Lieferanten | SC-70-5 |
| Basisproduktnummer | TPS71533 |
MerkmaleTPS71533DCKR
• Eingangsspannungsbereich:
– 2,5 V bis 24 V (maximal 30 V nur für neuen Chip)
• Verfügbare Ausgangsspannungsoptionen:
– Fest: 1,8 V bis 5 V
– Einstellbar: 1,205 V bis 15 V
• Ausgangsstrom: Bis zu 50 mA
• Sehr niedriger IQ: 3,2 μA bei 50 mA Laststrom
• Stabil mit Ausgangskondensator ≥ 0,47 μF
• Überstromschutz
• Gehäuse: 5-poliger SC70 (DCK)
• Betriebstemperatur der Sperrschicht: –40 °C bis +125 °C
• Für 80 mA Nennstrom und höhere Leistung
Paket finden Sie im TPS715A
Anwendungen vonTPS71533DCKR
• Haus- und Gebäudeautomation
• Automatisierung und Zahlung im Einzelhandel
• Netzinfrastruktur
• Medizinische Anwendungen
• Beleuchtungsanwendungen
Umwelt- und Exportklassifizierungen vonTPS71533DCKR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
