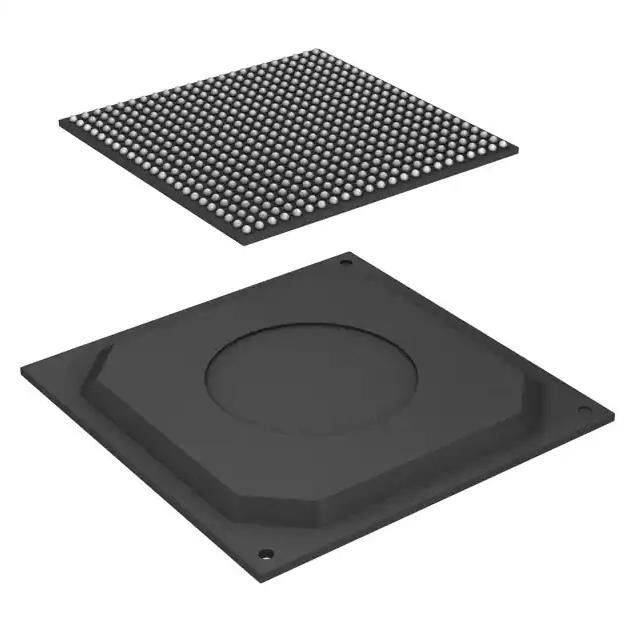

MCIMX537CVV8C-Transistor IC Chip Ic Mpu I.Mx53 800mhz 529fbga
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | MCIMX537CVV8C |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Reihe: | i.MX53 | Paket: | Behälter |
|---|---|---|---|
| Produkt-Status: | Veraltet | Kern-Prozessor: | ARM® Cortex®-A8 |
| Zahl von Kernen/von Bus-Breite: | 1 Kern, 32-Bit | Geschwindigkeit: | 800MHz |
| Co-Processors/DSP: | Multimedia; NEON™ SIMD | RAM Controllers: | LPDDR2, DDR2, DDR3 |
Produkt-Beschreibung
MCIMX537CVV8C-Transistor IC Chip Ic Mpu I.Mx53 800mhz 529fbga
Kern ICs i.MX53 1 Mikroprozessor ARM® Cortex®-A8, 32-Bit--800MHz 529-FBGA (19x19)
Spezifikationen von MCIMX537CVV8C
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| Mikroprozessoren | |
| Mfr | NXP USA Inc. |
| Reihe | i.MX53 |
| Paket | Behälter |
| Produkt-Status | Veraltet |
| Kern-Prozessor | ARM® Cortex®-A8 |
| Zahl von Kernen/von Bus-Breite | 1 Kern, 32-Bit |
| Geschwindigkeit | 800MHz |
| Co-Processors/DSP | Multimedia; NEON™ SIMD |
| RAM Controllers | LPDDR2, DDR2, DDR3 |
| Grafik-Beschleunigung | Ja |
| Anzeigen-u. Schnittstellen-Prüfer | Tastatur, LCD |
| Ethernet | 10/100Mbps (1) |
| SATA | SATA 1.5Gbps (1) |
| USB | USB 2,0 (2), USB 2,0 + PHY (2) |
| Spannung - Input/Output | 1.3V, 1.8V, 2.775V, 3.3V |
| Betriebstemperatur | -40°C | 85°C (TA) |
| Sicherheitsmerkmale | ARM TZ, Stiefel-Sicherheit, Kriptographie, RTIC, sicheres Fusebox, sicheres JTAG, sicheres Gedächtnis, sicheres RTC, geben sich Entdeckung ab |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 529-FBGA |
| Lieferanten-Gerät-Paket | 529-FBGA (19x19) |
| Zusätzliche Schnittstellen | 1-Wire, AC'97, DOSE, i-² C, i-² S, MMC/SD, SAI, SPI, SSI, UART |
| Niedrige Produkt-Zahl | MCIMX537 |
Eigenschaften von MCIMX537CVV8C
Der Prozessor der Multimedia-Anwendungen i.MX53 (AP) basiert auf der ARM Plattform, die thefollowing Eigenschaften hat:
• Anweisung MMU, L1 und Pufferspeicher der Daten L1
• Vereinheitlichter Pufferspeicher L2
• Maximale Frequenz des Kernes (einschließlich Neon, Pufferspeicher VFPv3 und L1): 800 MHZ
• Neoncoprocessor (SIMD-Medien, die Architektur verarbeiten) und Vektorgleitkomma (VFP-Lite) Coprocessor, der VFPv3 stützt
• TrustZone das Gedächtnissystem besteht aus den folgenden Komponenten:
• Gerade 1 Pufferspeicher:
— Anweisung (Kbyte 32)
— Daten (Kbyte 32)
• Pufferspeicher gerade 2:
— Vereinheitlichte Anweisung und Daten (Kbyte 256)
• (Internes) Gedächtnis des Niveaus 2:
— Stiefel ROM, einschließlich HAB (Kbyte 64)
— Interne Multimedia/, Schnellzugriffs-RAM (Kbyte 128) geteilt
— Sicheres/nicht-sicheres RAM (Kbyte 16)
• Externe Gedächtnisschnittstellen:
— 16/32-bit DDR2-800, LV-DDR2-800 oder DDR3-800 bis 2 Gigabyte
— 32-Bit-LPDDR2
— 8/16-bit Blitz NANDs SLC/MLC, bis 66 MHZ, ECC 4/8/14/16-bit
— 8/16-bit NOCH Blitz, PSRAM und zelluläres RAM.
— gemultiplexter 32-Bit-Modus NOCH Blitz, PSRAM u. zelluläres RAM.
— asynchrone (DTACK-Modus) EIM-8-Bit-Schnittstelle.
— Alle EIM-Stifte muxed auf anderen Schnittstellen (Daten mit NFC-Stiften). Muxing Logik Inputs/Output wählt EIM-Hafen, als Primärmuxing am Systemstiefel vor.
— Samsung OneNAND™ und handhabte NAND einschließlich eMMC auf Touren bringen bis 4,4 (in muxed I/Omode)
Das System i.MX53 wird um das folgende System auf Chipschnittstellen errichtet:
• 64-Bit-AMBA AXI v1.0 Bus-verwendete durch ARM-Plattform, Multimediagaspedale (wie VPU, IPU, GPU3D, GPU2D) und den externen Gedächtnisprüfer (EXTMC) funktionierend bei 200 MHZ.
• 32-Bit-AMBA AHB 2,0 Bus-verwendete durch den Rest der Bushauptperipherie, die bei 133 MHZ funktionieren.
• 32-Bit-IPbus-zusatzbus benutzt für Steuerung (und langsamen Datenverkehr) der meisten Peripheriegeräte des Systems, die bei 66 MHZ funktionieren.
Anwendungen von MCIMX537CVV8C
— Drei Häfen I2S/SSI/AC97, bis 1,4 Mbps stützend, jedes angeschlossen an Audio
Mehrfachkoppler
(AUDMUX) vier externe Häfen zur Verfügung stellend.
— Fünf Häfen UARTs RS232, bis 4,0 Mbps jedes. Ein stützt 8 Draht, die anderen vier
Unterstützung
4-wire.
— Zwei erhöhte Hochgeschwindigkeitshäfen CSPI (ECSPI) plus einen CSPI-Hafen
— Drei I2
C-Häfen, 400 Kbps stützend
— Schneller Ethernet-Prüfer, entworfen, um mit IEEE1588 V1, 10/100 konform zu sein
Mbps
— Zwei Schnittstellen des Prüferbereichs-Netzes (FlexCAN), 1 Mbps jedes
— Sony Phillips Digital Interface (SPDIF), Rx und Tx
— Schlüsselauflagenhafen (KPP)
— Zwei Impulsbreitenmodulatoren (PWM)
— GPIO mit Unterbrechungsfähigkeiten
Klima- u. Export-Klassifikationen von MCIMX537CVV8C
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
