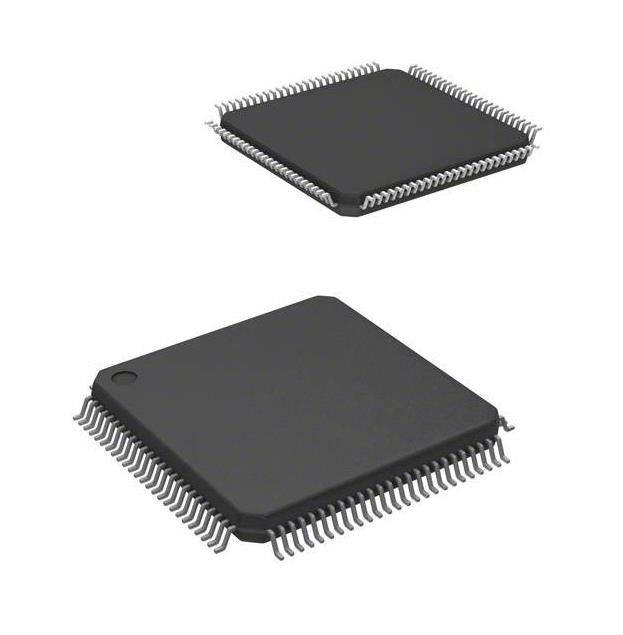

MC56F84789VLL-Transistor IC Chip Ic Mcu 32bit 256kb grelles 100lqfp
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | MC56F84789VLL |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Mfr: | NXP USA Inc. | Reihe: | 56F8xxx |
|---|---|---|---|
| Paket: | Behälter | Produkt-Status: | Aktiv |
| Kern-Prozessor: | 56800EX | Speicherkapazität: | 32-Bit-einkerniges |
| Geschwindigkeit: | 100MHz | Zusammenhang: | CANbus, i-² C, LINbus, SCI, S |
Produkt-Beschreibung
MC56F84789VLL-Transistor IC Chip Ic Mcu 32bit 256kb grelles 100lqfp
Mikroregler IC einkerniges 32-Bit-100MHz 256KB (256K x 8) GRELLES 100-LQFP (14x14) 56800EX 56F8xxx
Spezifikationen von MC56F84789VLL
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| Mikroregler | |
| Mfr | NXP USA Inc. |
| Reihe | 56F8xxx |
| Paket | Behälter |
| Produkt-Status | Aktiv |
| Kern-Prozessor | 56800EX |
| Speicherkapazität | 32-Bit-einkerniges |
| Geschwindigkeit | 100MHz |
| Zusammenhang | CANbus, i-² C, LINbus, SCI, SPI |
| Peripherie | Spannungsabfall ermitteln,/Zurückstellen, DMA, LVD, POR, PWM, WDT |
| Zahl von Input/Output | 86 |
| Programm-Speicherkapazität | 256KB (256K x 8) |
| Programm-Gedächtnis-Art | BLITZ |
| EEPROM-Größe | 2K x 8 |
| RAM Size | 32K x 8 |
| Spannung - Versorgung (Vcc/Vdd) | 3V | 3.6V |
| Umsetzer | A/D 16x12b, 16x16b; D/A 1x12b |
| Oszillator-Art | Intern |
| Betriebstemperatur | -40°C | 105°C (TA) |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 100-LQFP |
| Lieferanten-Gerät-Paket | 100-LQFP (14x14) |
| Niedrige Produkt-Zahl | MC56F84 |
Eigenschaften von MC56F84789VLL
• Diese Familie von Prüfern des digitalen Signals (DSCs) basiert auf dem 32-Bit-Kern 56800EX. Jedes Gerät kombiniert, auf einem einzelnen Chip, der Verarbeitungsleistung eines DSP und der Funktionalität eines MCU mit einem flexiblen Satz Peripherie, viele Zielanwendungen zu stützen:
– Industrielle Steuerung
– Haushaltsgeräte
– Intelligente Sensoren
– Feuer und Sicherheitssysteme
– Schalten-Modusstromversorgungs- und -energiemanagement
– Unterbrechungsfreie Stromversorgung (UPS)
– Solar- und Windstromgenerator
– Energiemessen
– Motorsteuerung (ACIM, BLDC, PMSM, SR, Stepper)
– Handelektrowerkzeuge
– Leistungsschalter
– Medizinisches Gerät/Ausrüstung
– Instrumentierung
– Beleuchtung
• DSC basierte auf 32-Bit-Kern 56800EX
– Bis 100 MIPSS bei 100 MHZ Kernfrequenz
– DSP- und MCU-Funktionalität in einer vereinheitlichten, C-leistungsfähigen Architektur
• Auf-Chipgedächtnis
– Flash-Speicher bis 288 KBs (256 KB + 32 KBs), bis 32 KBs FlexNVM umfassend
– Bis 32 KBs RAM
– Bis 2 KBs FlexRAM mit EEE-Fähigkeit
– 100 MHZ-Ablauf des Programms vom internen Flash-Speicher und von RAM
– Auf-Chip Flash-Speicher und RAM können in Programm- und Datengedächtnisräume aufgezeichnet werden
• Entsprechung – zwei Hochgeschwindigkeits, 8-Kanal-, 12 gebissene ADCs mit dynamischem x2, programmierbarer Verstärker x4
– Eine 20 Kanal, 16-Bit-ADC
– Vier analoge Komparatoren mit integrierten 6 Hinweisen des Bits DAC
– Ein 12 Bit DAC
• PWMs und Timer
– Zwei eFlexPWM Module mit bis 24 PWM-Ertrag, einer einschließlich 8 Kanäle mit NanoEdge-Platzierung der hohen Auflösung
– 16-Bit-Timer des Viererkabels zwei (2 x 4 16-Bit-Timer)
– Zwei periodische Intervallzeitgeber (Gruben)
– Ein Quadratur-Decoder
– Zwei programmierbare Verzögerungs-Blöcke (PDBs)
• Kommunikationsschnittstellen
– Drei angestandene Hochgeschwindigkeitsmodule SCI (QSCI) mit
LIN-Sklavenfunktionalität
– Bis drei angestandene Module SPIs (QSPI)
– Zwei SMBus-kompatible I2C-Häfen
– Ein flexibles Modul des Prüferbereichs-Netzes (FlexCAN)
• Sicherheit und Integrität
– Generator der zyklischen Blockprüfung (zyklische Blockprüfung)
– Computer, der richtig laufen lässt (SPINDEL) Wachhund
– Externer Wachhund-Monitor (EWM)
• Uhren
– Zwei Aufchipentspannungsoszillatoren: 8 MHZ (400 kHz an der Bereitschaftsbetriebsart) und 32 kHz
– Kristall-/Resonatoroszillator
• System
– DMA-Controller
– Integriert macht-auf Zurückstellen (POR) und Schwachstromzurückstellenmodul der unterbrechung (LVI) und des Spannungsabfalls
– Inter-Modulquerlatteverbindung
– JTAG-/enhancedaufchipemulation (EOnCE) für unaufdringliche, Realzeitentstörung
Komparator von MC56F84789VLL
• Volle Schiene-zuschienenvergleichsstrecke
• Unterstützung für die hohen und langsamen Modi
• Auswählbare Inputquelle umfasst externe Stifte und internes DACs
• Programmierbare Ertragpolarität
• 6 Bit programmierbares DAC als Referenzspannung pro Komparator
• Drei programmierbare Hysteresenniveaus
• Auswählbare Unterbrechung auf Steigenrand, Fallenrand oder Knebel eines Komparatorertrages
Klima- u. Export-Klassifikationen von MC56F84789VLL
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
