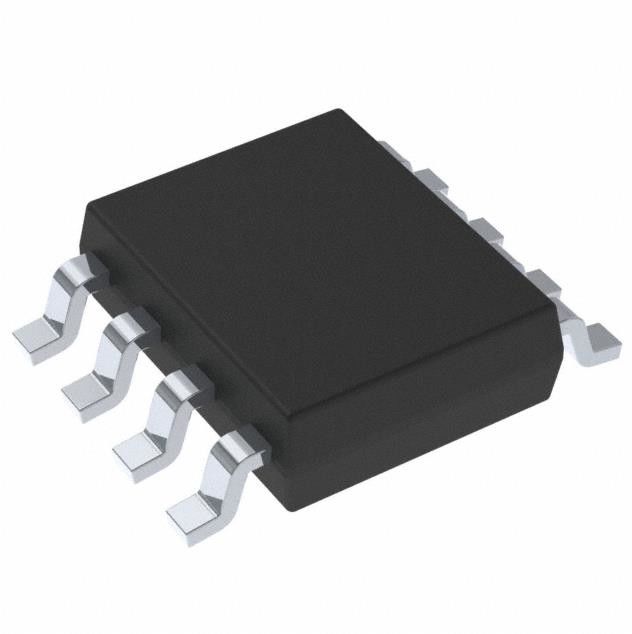

LM22680MRE ADJ NOPB Schaltregler IC Reg Buck Einstellbar 2a 8sopwr
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LM22680MRE-ADJ/NOPB |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Funktion: | Abwärts |
|---|---|---|---|
| Ausgangskonfiguration: | Positiv | Topologie: | Dollar |
| Ertrag-Art: | justierbar | Zahl von Ertrag: | 1 |
| Spannung - eingegeben (Minute): | 4.5V | Spannung - eingegeben (maximal): | 42V |
| Markieren: | LM22680MRE ADJ NOPB,ADJ NOPB Schaltregler-IC,LM22680MRE Schaltregler-IC |
||
Produkt-Beschreibung
LM22680MRE-ADJ/NOPB Schaltregler-IC Reg Buck Einstellbar 2a 8sopwr
Buck Schaltregler IC Positiv Einstellbar 1,285V 1 Ausgang 2A 8-PowerSOIC (0,154", 3,90mm Breite)
Spezifikationen von LM22680MRE-ADJ/NOPB
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Spannungsregler – DC-DC-Schaltregler | |
| Hersteller | Texas Instruments |
| Serie | EINFACHER SWITCHER® |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Funktion | Rücktritt |
| Ausgabekonfiguration | Positiv |
| Topologie | Bock |
| Ausgabetyp | Einstellbar |
| Anzahl der Ausgänge | 1 |
| Spannung – Eingang (Min.) | 4,5V |
| Spannung – Eingang (max.) | 42V |
| Spannung – Ausgang (Min./Fest) | 1,285 V |
| Spannung – Ausgang (max.) | 37V |
| Aktueller Output | 2A |
| Frequenz - Umschalten | 500 kHz |
| Synchrongleichrichter | NEIN |
| Betriebstemperatur | -40°C ~ 125°C (TJ) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 8-PowerSOIC (0,154", 3,90 mm Breite) |
| Gerätepaket des Lieferanten | 8-SO PowerPad |
| Basisproduktnummer | LM22680 |
MerkmaleLM22680MRE-ADJ/NOPB
• Großer Eingangsspannungsbereich: 4,5 V bis 42 V
• Intern kompensierte Spannungsmodussteuerung
• Stabil mit Keramikkondensatoren mit niedrigem ESR
• 200-mΩ-N-Kanal-MOSFET
• Ausgangsspannungsoption:-ADJ (Ausgänge bis zu 1,285 V)
• ±1,5 % Feedback-Referenzgenauigkeit
• 500-kHz-Standardschaltfrequenz
• Einstellbare Schaltfrequenz undSynchronisation
• –40 °C bis 125 °C BetriebsübergangstemperaturBereich
• Präzisions-Aktivierungsstift
• Integrierte Boot-Strap-Diode
• Einstellbarer Sanftanlauf
• Vollständig WEBENCH®-fähig
• LM22680-Q1 ist ein Automobilproduktdas ist AEC-Q100 Klasse 1 qualifiziert (–40°C bis+125 °C Betriebssperrschichttemperatur)
• SO PowerPAD™ (freiliegendes Pad)
Anwendungen vonLM22680MRE-ADJ/NOPB
• Industrielle Steuerung
• Telekommunikations- und Datenkommunikationssysteme
• Eingebettete Systeme
• Konvertierungen von Standard 24 V, 12 V und 5 VEingabeschienen
Umwelt- und Exportklassifizierungen vonLM22680MRE-ADJ/NOPB
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
