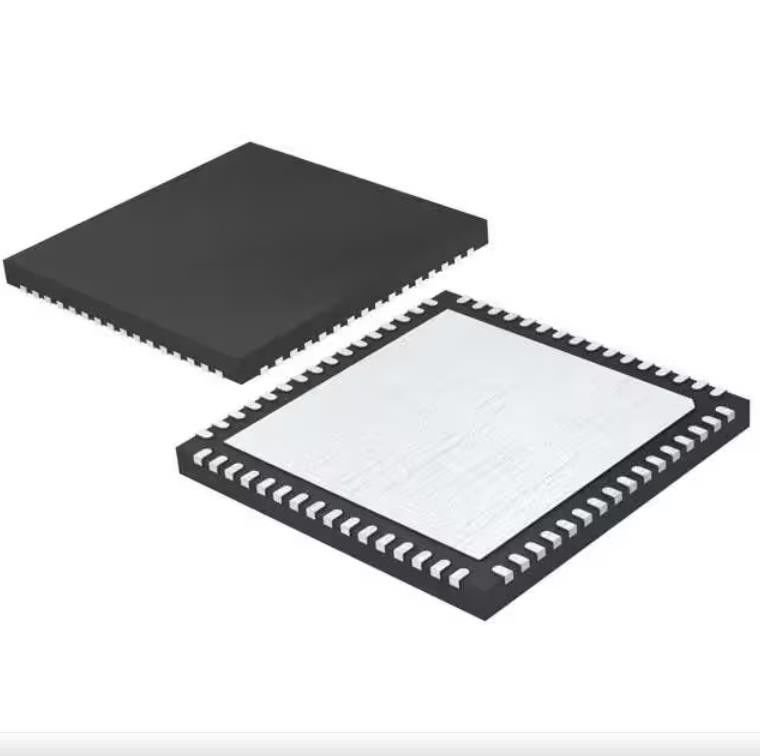

MSP430F5247IRGCR-integrierte Schaltung Chip Mcu 16bit 64kb grelles 64vqfn
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | MSP430F5247IRGCR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Kern-Prozessor: | MSP430 CPUXV2 |
|---|---|---|---|
| Speicherkapazität: | 16-Bit | Geschwindigkeit: | 25MHz |
| Zusammenhang: | I-² C, IrDA, SPI, UART/USART | Peripherie: | Spannungsabfall ermitteln,/Zurückstellen, DMA, POR, PWM, WDT |
| Zahl von Input/Output: | 53 | Programm-Speicherkapazität: | 64KB (64K x 8) |
Produkt-Beschreibung
MSP430F5247IRGCR-integrierte Schaltung Chip Mcu 16bit 64kb grelles 64vqfn
Mikroregler IC 16-Bit--25MHz 64KB (64K x 8) GRELLES 64-VQFN (9x9) MSP430 CPUXV2 MSP430F5xx
Spezifikationen von MSP430F5247IRGCR
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| Mikroregler | |
| Mfr | Texas Instruments |
| Reihe | MSP430F5xx |
| Paket | Band u. Spule (TR) |
| Schneiden Sie Band (CT) | |
| Digi-Reel® | |
| Produkt-Status | Aktiv |
| Kern-Prozessor | MSP430 CPUXV2 |
| Speicherkapazität | 16-Bit |
| Geschwindigkeit | 25MHz |
| Zusammenhang | I-² C, IrDA, SPI, UART/USART |
| Peripherie | Spannungsabfall ermitteln,/Zurückstellen, DMA, POR, PWM, WDT |
| Zahl von Input/Output | 53 |
| Programm-Speicherkapazität | 64KB (64K x 8) |
| Programm-Gedächtnis-Art | BLITZ |
| EEPROM-Größe | - |
| RAM Size | 8K x 8 |
| Spannung - Versorgung (Vcc/Vdd) | 1.8V | 3.6V |
| Umsetzer | A/D 12x10b |
| Oszillator-Art | Intern |
| Betriebstemperatur | -40°C | 85°C (TA) |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 64-VFQFN stellte Auflage heraus |
| Lieferanten-Gerät-Paket | 64-VQFN (9x9) |
| Niedrige Produkt-Zahl | MSP430F5247 |
Eigenschaften von MSP430F5247IRGCR
• Niedrige Versorgungspannungsstrecke: 3,6 V unten zu 1,8 V
• Ultra-niedrige Leistungsaufnahme
– Aktiver Modus (morgens): alle Systemuhren aktive 290 µA/MHz bei 8 MHZ, 3,0 V, greller Ablauf des Programms (typische) 150 µA/MHz bei 8 MHZ, 3,0 V, RAM-Ablauf des Programms (typisch)
– Bereitschaftsbetriebsart (LPM3): Echtzeituhr (RTC) mit Kristall, Wachhund und der Versorgungsaufsichtskraft betrieblich, volles RAM-Zurückhalten, schnelles Wecken: µA 1,9 µA bei 2,2 V, 2,1 bei (typischem) Niederleistungsoszillator 3,0 V (VLO), universeller Zähler, Wachhund und Versorgungsaufsichtskraft betrieblich, volles RAM-Zurückhalten, schnelles Wecken: µA 1,4 bei 3,0 V (typisch)
– Weg vom Modus (LPM4): volles RAM-Zurückhalten, Versorgungsaufsichtskraft betrieblich, schnelles Wecken: µA 1,1 bei 3,0 V (typisch)
– Abschaltungsmodus (LPM4.5): 0,18 µA bei 3,0 V (typisch)
• Wachen Sie von der Bereitschaftsbetriebsart in 3,5 µs auf (typisch)
• 16-Bit-RISC-Architektur, Erweiterungsspeicher, bis zur Systemuhr 25-MHz
• Flexibles Machtmanagementsystem
– Völlig integriertes LDO mit programmierbarer regulierter Kernversorgungsspannung
– Versorgungsspannungsüberwachung, -überwachung und -spannungsabfall
• Vereinheitlichte Uhrenanlage
– FLL-Regelkreis für Frequenzstabilisierung
– Niederleistungsniederfrequenzquelle der inneren Uhr (VLO)
– Getrimmte interne Bezugsniederfrequenzquelle (REFO)
– Kristalle der Uhr 32-kHz (XT1)
– Hochfrequenzkristalle bis 32 MHZ (XT2)
• 16-Bit-Timer TA0, Timer_A mit Gefangennahme fünf vergleichen Register
• 16-Bit-Timer TA1, Timer_A mit Gefangennahme drei vergleichen Register
• 16-Bit-Timer TA2, Timer_A mit Gefangennahme drei vergleichen Register
• 16-Bit-Timer TB0, Timer_B mit Gefangennahme sieben Schattenregister vergleichen
• Zwei Universalserienkommunikationsschnittstellen (USCIs)
– USCI_A0 und USCI_A1 jede Unterstützung:
• Erhöhtes UART mit automatischer Baudentdeckung
• Kodierer und Decoder IrDA
• Synchrones SPI
– USCI_B0 und USCI_B1 jede Unterstützung:
• I2C
• Synchrones SPI
• 10 gebissener Analog-Digital-Umsetzer (ADC) mit internem Hinweis, Probe-undgriff
• Komparator
• Hardware-Multiplikator stützt 32-Bit-Operationen
• Die Serienbordprogrammierung, nicht externe Programmierungsspannung brauchte
• 3 Kanal internes DMA
• Grundlegender Timer mit RTC-Eigenschaft
• Gerät-Vergleich fasst die Familienmitglieder zusammen
Anwendungen von MSP430F5247IRGCR
• Analoge Sensor-Systeme
• Digital-Sensor-Systeme
• Datenlogger • Universelle Anwendungen
Klima- u. Export-Klassifikationen von MSP430F5247IRGCR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
