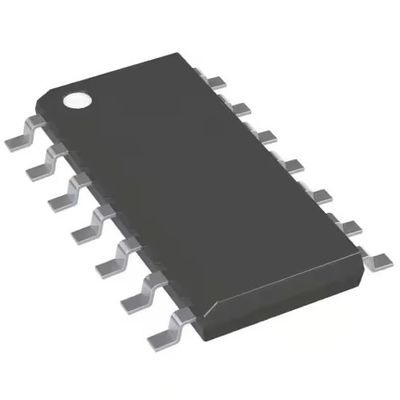

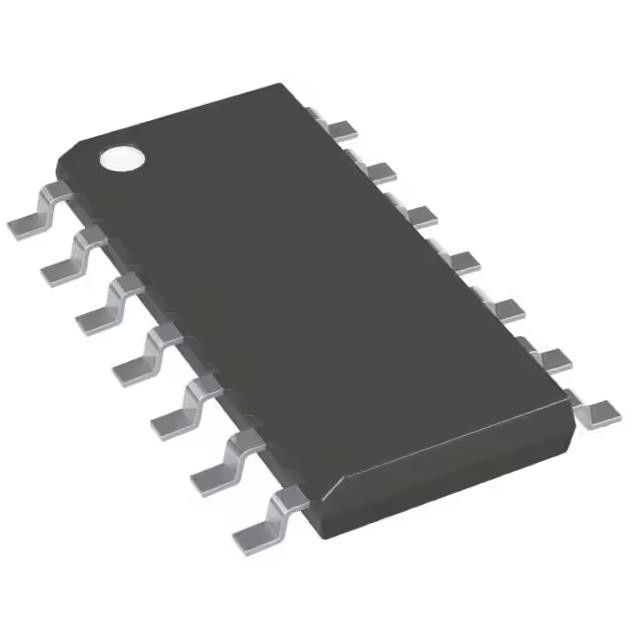

PIC16F1823T-I/SL Transistor IC Chip Mcu 8bit 3,5kb Flash 14soic
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | PIC16F1823T-I/SL |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Kern-Prozessor: | BILD |
|---|---|---|---|
| Speicherkapazität: | 8-Bit | Geschwindigkeit: | 32MHz |
| Zusammenhang: | I-² C, LINbus, SPI, UART/USART | Peripherie: | Spannungsabfall ermitteln,/Zurückstellen, POR, PWM, WDT |
| Zahl von Input/Output: | 12 | Programm-Speicherkapazität: | 3.5KB (2K x 14) |
Produkt-Beschreibung
PIC16F1823T-I/SL Transistor IC Chip Ic Mcu 8bit 3,5kb Flash 14soic
PIC PIC® XLP™ 16F Mikrocontroller-IC 8-Bit 32 MHz 3,5 KB (2 K x 14) FLASH 14-SOIC
Spezifikationen von PIC16F1823T-I/SL
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Eingebettet | |
| Mikrocontroller | |
| Hersteller | Mikrochip-Technologie |
| Serie | PIC® XLP™ 16F |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Kernprozessor | Bild |
| Kerngröße | 8 Bit |
| Geschwindigkeit | 32 MHz |
| Konnektivität | I²C, LINbus, SPI, UART/USART |
| Peripheriegeräte | Brownout-Erkennung/Reset, POR, PWM, WDT |
| Anzahl der E/A | 12 |
| Programmspeichergröße | 3,5 KB (2 KB x 14) |
| Programmspeichertyp | BLINKEN |
| EEPROM-Größe | 256 x 8 |
| RAM-Größe | 128 x 8 |
| Spannung – Versorgung (Vcc/Vdd) | 1,8 V ~ 5,5 V |
| Datenkonverter | A/D 8x10b |
| Oszillatortyp | Intern |
| Betriebstemperatur | -40°C ~ 85°C (TA) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 14-SOIC (0,154", 3,90 mm Breite) |
| Gerätepaket des Lieferanten | 14-SOIC |
| Basisproduktnummer | PIC16F1823 |
MerkmalePIC16F1823T-I/SL
• Analog-Digital-Wandler(ADC) Modul:
- 10-Bit-Auflösung, bis zu 8Kanäle
- Konvertierung verfügbar währendSchlafen
• Analoges Komparatormodul:
- Bis zu zwei Rail-to-Rail-AnaloganschlüsseKomparatoren
- Steuerung des Leistungsmodus
- Software steuerbarHysterese
• Spannungsreferenzmodul:
- Festspannungsreferenz (FVR)mit 1,024 V,Ausgangspegel 2,048 V und 4,096 V
- 5-Bit-Rail-to-Rail-WiderstandDAC mit positivund negative Referenzauswahl
Hochleistungs-RISC-CPU vonPIC16F1823T-I/SL
• Nur 49 Anweisungen zum Lernen:
- Alle Einzelzyklusanweisungenaußer Zweige
• Arbeitsgeschwindigkeit:
- DC – 32 MHz Oszillator/TaktEingang
- DC – 125 ns Befehlszyklus
• Interrupt-Fähigkeit mitAutomatischer KontextSparen
• 16-stufiger tiefer Hardware-Stackmit optionalÜberlauf-/Unterlauf-Reset
• Direkt, indirekt und relativAdressierungsmodi:
- Zwei vollständige 16-Bit-DateiauswahlRegister (FSRs)
- FSRs können Programme und Daten lesen Speicher
Umwelt- und Exportklassifizierungen vonPIC16F1823T-I/SL
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
