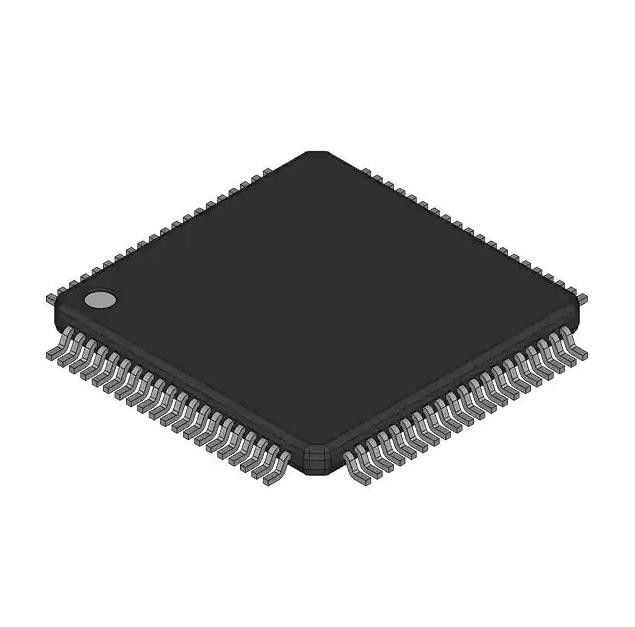

SAK-TC222S-16F133N AC Ic Chip Mcu 32bit 1mb Flash 80tqfp 128K x 8
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SAK-TC222S-16F133N WECHSELSTROM |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Kern-Prozessor: | TriCore™ |
|---|---|---|---|
| Speicherkapazität: | 32-Bit-einkerniges | Geschwindigkeit: | 133MHz |
| Peripherie: | DMA, WDT | Zahl von Input/Output: | 59 |
| Programm-Speicherkapazität: | 1MB (1M x 8) | Programm-Gedächtnis-Art: | BLITZ |
Produkt-Beschreibung
SAK-TC222S-16F133N AC Transistor IC Chip Ic Mcu 32bit 1 MB Flash 80tqfp
TriCore™ AURIX™ Mikrocontroller-IC 32-Bit Single-Core 133 MHz 1 MB (1 M x 8) FLASH PG-TQFP-80-7
Spezifikationen von SAK-TC222S-16F133N AC
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Eingebettet | |
| Mikrocontroller | |
| Hersteller | Infineon Technologies |
| Serie | AURIX™ |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Kernprozessor | TriCore™ |
| Kerngröße | 32-Bit-Single-Core |
| Geschwindigkeit | 133 MHz |
| Konnektivität | CANbus, FlexRay, LINbus, QSPI |
| Peripheriegeräte | DMA, WDT |
| Anzahl der E/A | 59 |
| Programmspeichergröße | 1 MB (1 MB x 8) |
| Programmspeichertyp | BLINKEN |
| EEPROM-Größe | 128K x 8 |
| RAM-Größe | 96K x 8 |
| Spannung – Versorgung (Vcc/Vdd) | 3,3 V |
| Datenkonverter | A/D 24x12b |
| Oszillatortyp | Extern |
| Betriebstemperatur | -40°C ~ 125°C (TA) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 80-TQFP freiliegendes Pad |
| Gerätepaket des Lieferanten | PG-TQFP-80-7 |
| Basisproduktnummer | TC222S16 |
Merkmale von SAK-TC222S-16F133N AC
Die Produktfamilie TC22x / TC21x verfügt über folgende Merkmale:
• Hochleistungs-Mikrocontroller mit einem CPU-Kern
• Energieeffiziente Skalar-TriCore-CPU (TC1.6E) mit den folgenden Funktionen:
– Binärcode-Kompatibilität mit TC1.6P
– 133-MHz-Betrieb im gesamten Temperaturbereich
– 88 Kbyte Data Scratch-Pad RAM (DSPR)
– 8 Kbyte Instruction Scratch-Pad RAM (PSPR)
– 8 Kbyte Befehlscache (ICACHE)
– 4-Zeilen-Lesepuffer (DRB)
• Lockstepped-Schattenkern für TC1.6E
• Mehrere On-Chip-Speicher
– Alle eingebetteten NVMs und SRAMs sind ECC-geschützt
– 1 MByte Programm-Flash-Speicher (PFLASH)
– 96 Kbyte Daten-Flash-Speicher (DFLASH), nutzbar für die EEPROM-Emulation
– BootROM (BROM)
• 16-Kanal-DMA-Controller mit sicherer Datenübertragung
• Ausgefeiltes Interrupt-System (ECC-geschützt)
• Hochleistungsfähige On-Chip-Busstruktur
– 64-Bit Cross Bar Interconnect (SRI) für schnellen parallelen Zugriff zwischen Busmastern, CPUs und Speichern
– 32-Bit-Systemperipheriebus (SPB) für On-Chip-Peripherie- und Funktionseinheiten
– Eine Busbrücke (SFI Bridge)
• Safety Management Unit (SMU), die Sicherheitsmonitoralarme verarbeitet
• Speichertesteinheit mit ECC-, Speicherinitialisierungs- und MBIST-Funktionen (MTU)
• Hardware-I/O-Monitor (IOM) zur Überprüfung digitaler I/O
• Vielseitige On-Chip-Peripherieeinheiten
– Zwei asynchrone/synchrone serielle Kanäle (ASCLIN) mit Hardware-LIN-Unterstützung (V1.3, V2.0, V2.1und J2602) bis zu 50 MBaud
– Vier Queued SPI Interface Channels (QSPI) mit Master- und Slave-Fähigkeit bis zu 50 Mbit/s
– Ein MultiCAN+ Modul mit je 3 CAN-Knoten und 128 frei belegbaren Nachrichtenobjekten für HighEffiziente Datenverarbeitung durch FIFO-Pufferung und Gateway-Datenübertragung
– 4 SENT-Kanäle (Single Edge Nibble Transmission) für den Anschluss an Sensoren
– Ein generisches Timer-Modul (GTM), das einen leistungsstarken Satz digitaler Signalfilterung und Timer-Funktionalität bietetum ein autonomes und komplexes Input/Output-Management zu realisieren
– Ein Capture/Compare 6-Modul (zwei Kernel CCU60 und CCU61)
– Eine Allzweck-12-Timer-Einheit (GPT120)
• Vielseitiger ADC mit sukzessiver Approximation (VADC)
– Cluster aus 2 unabhängigen ADC-Kerneln
– Eingangsspannungsbereich von 0 V bis 5,5 V (ADC-Versorgung)
• Digital programmierbare I/O-Ports
• On-Chip-Debug-Unterstützung für OCDS Level 1 (CPUs, DMA, On-Chip-Busse)
• Vier-/fünfadrige JTAG- (IEEE 1149.1) oder DAP-Schnittstelle (Device Access Port).
• Energieverwaltungssystem und On-Chip-Regler
• Takterzeugungseinheit mit System-PLL
• Eingebetteter Spannungsregler
Bestellinformationen von SAK-TC222S-16F133N AC
Der Bestellcode für Infineon-Mikrocontroller gibt einen genauen Hinweis auf den benötigten BedarfProdukt.Diese BestellungCode identifiziert:
• Die Ableitung selbst, also ihr Funktionssatz, der Temperaturbereich und die Versorgungsspannung
• Das Paket und die Art der Lieferung.
Bitte informieren Sie sich über die verfügbaren Bestellnummern für TC212 / TC213 / TC214 / TC222 / TC223 / TC224beziehen sich auf die„AURIX™ TC2x Data Sheet Addendum“, das alle verfügbaren Varianten zusammenfasst.
Umwelt- und Exportklassifizierungen von SAK-TC222S-16F133N AC
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
