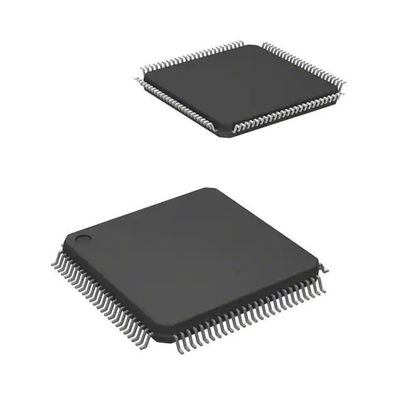

Elektronische Bauelemente Mcu 32bit 128kb grelles 100lqfp TMS320F28062FPZT IC
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TMS320F28062FPZT |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Mfr: | Texas Instruments | Reihe: | C2000™ C28x Piccolo™ |
|---|---|---|---|
| Paket: | Behälter | Produkt-Status: | Aktiv |
| Kern-Prozessor: | C28x | Speicherkapazität: | 32-Bit-einkerniges |
| Geschwindigkeit: | 90MHz | Zahl von Input/Output: | 54 |
Produkt-Beschreibung
TMS320F28062FPZT-Transistor IC Chip Ic Mcu 32bit 128kb grelles 100lqfp
Einkerniger 90MHz 128KB (64K x 16) Mikroregler C28x C2000™ C28x Piccolo™ 32-BIT-BLITZ 100-LQFP (14x14) ICs
Spezifikationen von TMS320F28062FPZT
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| Mikroregler | |
| Mfr | Texas Instruments |
| Reihe | C2000™ C28x Piccolo™ |
| Paket | Behälter |
| Produkt-Status | Aktiv |
| Kern-Prozessor | C28x |
| Speicherkapazität | 32-Bit-einkerniges |
| Geschwindigkeit | 90MHz |
| Zusammenhang | CANbus, i-² C, McBSP, SCI, SPI, UART/USART |
| Peripherie | Spannungsabfall ermitteln,/Zurückstellen, DMA, POR, PWM, WDT |
| Zahl von Input/Output | 54 |
| Programm-Speicherkapazität | 128KB (64K x 16) |
| Programm-Gedächtnis-Art | BLITZ |
| EEPROM-Größe | - |
| RAM Size | 26K x 16 |
| Spannung - Versorgung (Vcc/Vdd) | 1.71V | 1.995V |
| Umsetzer | A/D 16x12b |
| Oszillator-Art | Intern |
| Betriebstemperatur | -40°C | 105°C (TA) |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 100-LQFP |
| Lieferanten-Gerät-Paket | 100-LQFP (14x14) |
| Niedrige Produkt-Zahl | TMS320 |
Eigenschaften von TMS320F28062FPZT
• Hoch-Leistungsfähigkeit 32-Bit-CPU (TMS320C28x)
– 90 MHZ (Zeit des Zyklus 11.11-ns)
– 16 × 16 und 32 × 32 multiplizieren und sammeln (MAC) Operationen an
– 16 × 16 Doppel-MAC
– Harvard-Busarchitektur
– Atomoperationen
– Schnelle Unterbrechungsantwort und -verarbeitung
– Vereinheitlichtes Gedächtnisprogrammierungsmodell
– Code-leistungsfähig (in C/C++ und in der Versammlung)
• Gleitkommaeinheit (FPU)
– Gleitkommaoperationen der gebürtigen Einzelpräzision
• Programmierbares Steuergesetzesgaspedal (CLA)
– 32-Bit-Gleitkommamathegaspedal
– Führt Code unabhängig der Haupt-CPU durch
• Viterbi, komplexes Mathe, Einheit zyklischer Blockprüfung (VCU)
– Verlängert C28x-Befehlsatz, um Komplex zu stützen (zyklische Blockprüfung) zu multiplizieren, Viterbi-Operationen und zyklische Redundency-Kontrolle
• Eingebettetes Gedächtnis
– Bis zu 256KB des Blitzes
– Bis zu 100KB von RAM
– 2KB einmaligen programmierbaren (OTP) ROMs
• 6 Kanal Direkt-Speicherzugriff (DMA)
• Niedrige Gerät- und Systemkosten
– Einzelne Versorgung 3.3-V
– Keine Energieder reihe nach ordnen Anforderung
– Integriert macht-auf Zurückstellen und Spannungsabfallzurückstellen
– Niederleistungsbetriebsarten
– Kein analoger Stützstift
• Endianness: Wenig endian
• JTAG-Grenzscan-Unterstützung
– Standard-Test-Zugangs-Hafen IEEE-Standard-1149.1-1990 und Grenzscan-Architektur
• Abstoppen
– Zwei interne Nullstiftoszillatoren
– Quarzoszillator des Auf-Chips/externer Takteingang
– Zeitüberwachungsmodul
– Fehlender Uhrentdeckungsschaltkreis
• Zusatzblock der unterbrechungs-Expansion (TORTE), der alle Zusatzunterbrechungen stützt
• Drei 32-Bit-CPU-Timer
• Modernes Steuerperipherie
• Bis 8 erhöhte Module des Impulsbreiten-Modulators (ePWM)
– 16 PWM lenkt Gesamt (8 HRPWM-fähig)
– Unabhängiger 16-Bit-Timer in jedem Modul
• Drei Input erhöhte Module der Gefangennahme (eCAP)
• Bis 4 hochauflösende Module der Gefangennahme (HRCAP)
• Bis 2 erhöhte Module des Quadratur-Kodierer-Impulses (eQEP)
• 12 gebissener Analog-Digital-Umsetzer (ADC), Doppelprobe-und-griff (VERSENDEND UND BEHANDELND)
– Bis 3,46 MSPS
– Bis 16 Kanäle
• Auf-ChipTemperaturfühler
• 128 gebissener Sicherheitsschlüssel und -verschluß
– Schützt sichere Speicherblöcke
– Verhindert Rück-technik von Mikroprogrammaufstellung
• Peripherie der seriellen Schnittstelle
– Zwei Serienmodule der kommunikationsschnittstelle (SCI) [UART]
– Zwei Module der Serien-Zusatzschnittstelle (SPI)
– Ein Bus des Inter-Integriert-Stromkreises (I2C)
– Ein abgedämpfter Mehrkanalbus der seriellen Schnittstelle (McBSP)
– Ein erhöhter Kontrolleur Area Network (eCAN)
– Universalserienbus (USB) 2,0 (sehen Sie Gerät-Vergleich für Verfügbarkeit)
• Voll-GeschwindigkeitsGerätemodus
• Voll-Geschwindigkeit oder langsamer Wirtsmodus
• Bis 54 einzeln programmierbar, gemultiplexte universelle Input/Output (GPIO) Stifte mit der Inputentstörung
• Modern prüfen Sie Eigenschaften aus
– Analyse- und Bruchstellenfunktionen
– Realzeit prüfen durch Hardware aus
• Paketwahlen
– 80 Stift PFP und 100 Stift PZP PowerPAD™ erhöhte thermisch dünnes Viererkabel Flatpacks (HTQFPs)
– 80 Stift PN und 100 Stift-PZ flaches Viererkabel Flatpacks (LQFPs)
• Temperaturwahlen
– T: – 40°C zu 105°C
– S: – 40°C zu 125°C
– Q: – 40°C zu 125°C (Qualifikation EGZ Q100 für Automobilanwendungen)
Anwendungen von TMS320F28062FPZT
• Einheit der Klimaanlage im Freien
• Türantrieb-Antriebssteuerung
• Inverter u. Motorsteuerung
• Bord- (OBC) u. drahtloses Ladegerät
• Automatisiert, Ausrüstung sortierend
• Cnc-Steuerung
• Textilmaschine
• Schweißgerät
• Ladestations-Energiemodul EV
• Aufladungsmodul des drahtlosen Fahrzeugs
• Energiespeicher-Energieaufbereitungssystem (PCS)
• Zentraler Inverter
• Mikroinverter
• Solarenergieoptimierer
• Schnurinverter
• Wechselstrom-Antriebssteuereinheit
• Wechselstrom-Getriebestadiumsmodul
• Lineares Leistungsstärkestadium
• Servo-Antriebssteuereinheit
• Servogetriebestadiumsmodul
• Motorantrieb des Wechselstrom-Input BLDC
• Motorantrieb des DC-Input BLDC
• Industrielles AC-DC
• Dreiphasen-UPS
Klima- u. Export-Klassifikationen von TMS320F28062FPZT
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
