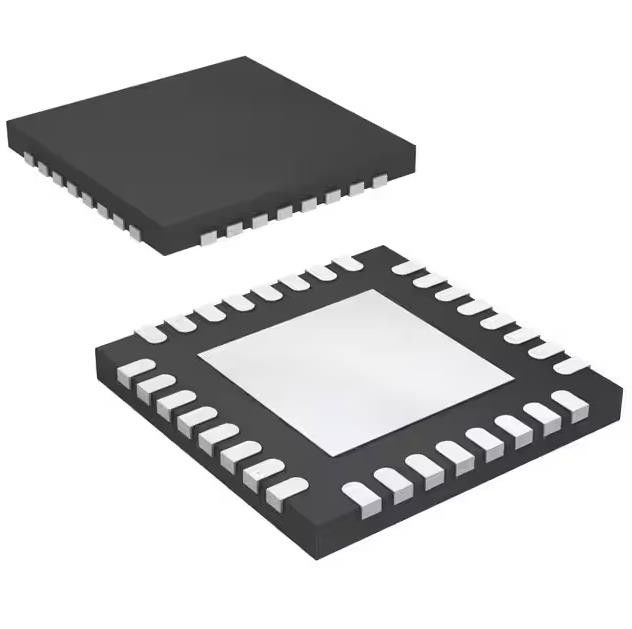

TCA6424ARGJR Ic Chip Xpndr 400khz Smbus 32uqfn I/O Expander 24 I²C

Produkt-Beschreibung

TCA6424ARGJR Transistor IC Chip Ic Xpndr 400khz I2c Smbus 32uqfn

I/O-Expander 24 I²C, SMBus 400 kHz 32-UQFN (5x5)

Spezifikationen von TCA6424ARGJR

Merkmalevon TCA6424ARGJR

• Betriebsspannungsbereich der Stromversorgung: 1,65 V bis 5,5 V
• Ermöglicht bidirektionale Spannungspegelumsetzung und GPIO-Erweiterung zwischen:
– 1,8-V-SCL/SDA und 1,8-V-, 2,5-V-, 3,3-V- oder 5-VP-Port
– 2,5-V-SCL/SDA und 1,8-V-, 2,5-V-, 3,3-V- oder 5-VP-Port
– 3,3-V-SCL/SDA und 1,8-V-, 2,5-V-, 3,3-V- oder 5-VP-Port
– 5-V-SCL/SDA und 1,8-V-, 2,5-V-, 3,3-V- oder 5-VP-Port
• I2C-zu-Parallel-Port-Expander
• Niedriger Standby-Stromverbrauch von 1 μA
• Die Schmitt-Trigger-Aktion ermöglicht einen langsamen Eingangsübergang und eine bessere Immunität gegen Schaltstörungen an den SCL- und SDA-Eingängen
– Vhys = 0,18 V Typ bei 1,8 V
– Vhys = 0,25 V Typ bei 2,5 V
– Vhys = 0,33 V Typ bei 3,3 V
– Vhys = 0,5 V Typ bei 5 V
• 5-V-tolerante E/A-Ports
• Active-Low-Reset-Eingang (RESET)
• Open-Drain-Active-Low-Interrupt-Ausgang (INT)
• 400-kHz-schneller I2C-Bus
• Eingabe-/Ausgabe-Konfigurationsregister
• Polaritätsumkehrregister
• Interner Power-On-Reset
• Einschalten, wobei alle Kanäle als Eingänge konfiguriert sind
• Keine Störung beim Einschalten
• Rauschfilter an SCL/SDA-Eingängen
• Latch-Ausgänge mit maximaler Hochstromansteuerung für die direkte Ansteuerung von LEDs
• Die Latch-Up-Leistung übersteigt 100 mA gemäß JESD 78, Klasse II
• Der ESD-Schutz übertrifft JESD 22
– 2000-V Mensch-Körper-Modell (A114-A)
– 200-V-Maschinenmodell (A115-A)
– 1000-V-Ladegerätemodell (C101)
