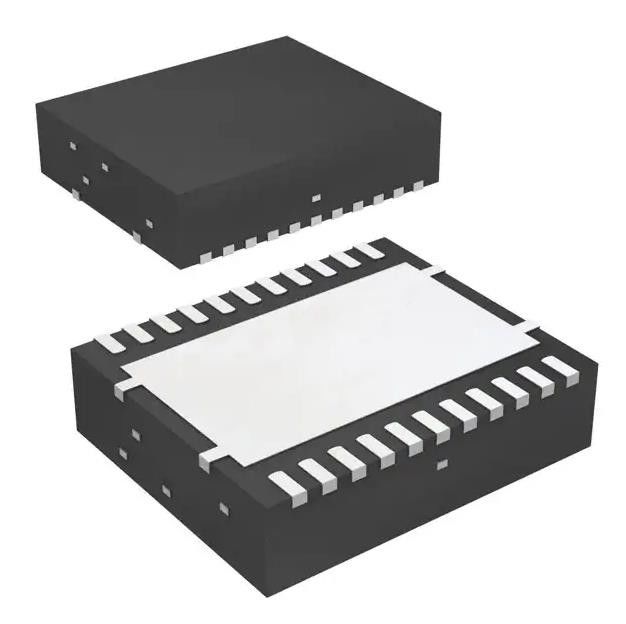

20A 22SON Schaltregler IC Reg Buck Einstellbar TPS53353DQPR
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS53353DQPR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Zahl von Ertrag: | 1 | Spannung - eingegeben (Minute): | 1.5V |
|---|---|---|---|
| Spannung - eingegeben (maximal): | 15V | Spannung - Ertrag (Minute/geregelt): | 0.6V |
| Spannung - Ertrag (maximal): | 5.5V | Gegenwärtig - Ertrag: | 20A |
| Frequenz - Schaltung: | 250kHz | 1MHz | Synchroner Gleichrichter: | Ja |
| Markieren: | 20A 22SON Schaltregler-IC,Buck einstellbar TPS53353DQPR,Schaltregler-IC Reg Buck |
||
Produkt-Beschreibung
TPS53353DQPR Transistor IC Chip Ic Reg Buck Einstellbar 20a 22son
TPS53353DQPR Schaltregler IC Reg Buck Einstellbar 20a 22son
Buck-Schaltregler-IC Positiv Einstellbar 0,6 V 1 Ausgang 20 A 22-PowerLFDFN
Spezifikationen von TPS53353DQPR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Spannungsregler – DC-DC-Schaltregler | |
| Hersteller | Texas Instruments |
| Serie | D-CAP™, Eco-Mode™ |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Funktion | Rücktritt |
| Ausgabekonfiguration | Positiv |
| Topologie | Bock |
| Ausgabetyp | Einstellbar |
| Anzahl der Ausgänge | 1 |
| Spannung – Eingang (Min.) | 1,5V |
| Spannung – Eingang (max.) | 15V |
| Spannung – Ausgang (Min./Fest) | 0,6V |
| Spannung – Ausgang (max.) | 5,5V |
| Aktueller Output | 20A |
| Frequenz - Umschalten | 250 kHz ~ 1 MHz |
| Synchrongleichrichter | Ja |
| Betriebstemperatur | -40°C ~ 85°C (TA) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 22-PowerLFDFN |
| Gerätepaket des Lieferanten | 22-LSON-CLIP (6x5) |
| Basisproduktnummer | TPS53353 |
Merkmalevon TPS53353DQPR
• Neues Produkt verfügbar:
TPS548B28 16 V, 20 ASynchron-Abwärtswandlermit Fernsinn
• Umwandlung der EingangsspannungBereich: 1,5 V bis 15 V
• VDD-Eingangsspannungsbereich: 4.5 V bis 25 V
• 92 % Wirkungsgrad von 12 V bis1,5 V bei 20 A
• Ausgangsspannungsbereich: 0,6 Vbis 5,5 V
• 5-V-LDO-Ausgang
• Unterstützt Single-Rail-Eingang
• Integrierte Leistungs-MOSFETsmit 20 A vonDauerausgangsstrom
• Auto-Skip Eco-mode™ fürEffizienz bei geringer Last
• < 10 μA Abschaltstrom
• D-CAP™-Modus mit schnellemvorübergehende Reaktion
• Wählbare UmschaltungFrequenz von 250 kHz bis 1MHz mit externem Widerstand
• Wählbar Auto-Skip oder PWM
-nur Betrieb
• Eingebaute 1 % 0,6-V-Referenz
• 0,7 ms, 1,4 ms, 2,8 ms und5,6 ms wählbarinterne Spannung Servo SoftStart
• Integrierter Boost-Schalter
• Vorgeladener StartFähigkeit
• Einstellbarer ÜberstromGrenze mit thermischEntschädigung
• Überspannung, Unterspannung,UVLO undÜbertemperaturschutz
• Unterstützt alle KeramikausgabenKondensatoren
• Open-Drain-Power-GoodIndikation
• Enthält NexFET™-Leistung Blocktechnologie
• 22-poliges QFN-Gehäuse mitPowerPAD™
• Für SWIFT™-StromversorgungsprodukteDokumentation, siehe
Anwendungen von TPS53353DQPR
• Enterprise-Rack-Server und Speicher
• Kabelgebundene Netzwerk-Switches und Router
• ASIC, SoC, FPGA, DSP-Kern und I/O-Spannung
Umwelt- und Exportklassifizierungen von TPS53353DQPR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH betroffen |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
