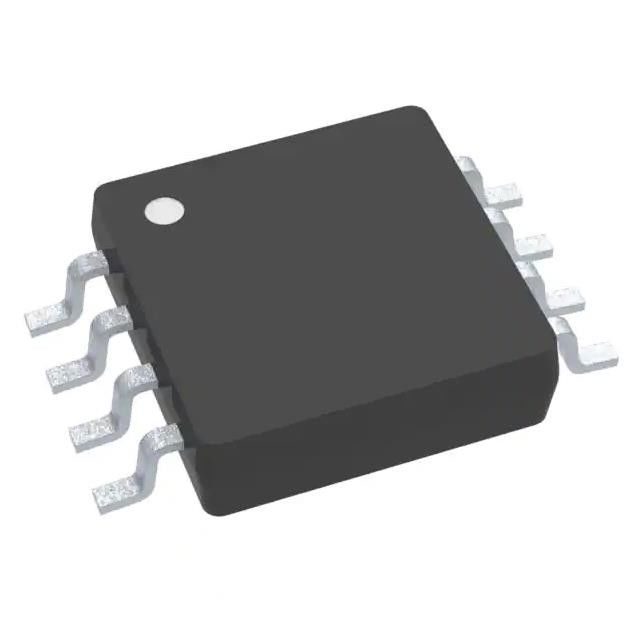

INA301A1IDGKR Integrierter IC-Chip-Strommonitor 8vssop
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | INA301A1IDGKR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Funktion: | Aktueller Monitor |
|---|---|---|---|
| Abfragung von Methode: | Hoch- niedriges - Seite | Spannung - Input: | 0V | 36V |
| Betriebstemperatur: | -40°C | 125°C | Befestigung der Art: | Oberflächenberg |
| Niedrige Produkt-Zahl: | INA301 | Lieferanten-Gerät-Paket: | 8-VSSOP |
Produkt-Beschreibung
INA301A1IDGKR Integrierter IC-Chip-Strommonitor 8vssop
Stromüberwachungsregler High/Low-Side 8-VSSOP
Spezifikationen von LM2936HVMAX-5.0/NOPB
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Aktuelle Regulierung/Verwaltung | |
| Hersteller | Texas Instruments |
| Serie | - |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Funktion | Aktueller Monitor |
| Erfassungsmethode | High/Low-Side |
| Genauigkeit | - |
| Spannung – Eingang | 0V ~ 36V |
| Aktueller Output | - |
| Betriebstemperatur | -40 °C ~ 125 °C |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 8-TSSOP, 8-MSOP (0,118", 3,00 mm Breite) |
| Gerätepaket des Lieferanten | 8-VSSOP |
| Basisproduktnummer | INA301 |
Merkmale von LM2936HVMAX-5.0/NOPB
• Großer Gleichtakt-Eingangsbereich: 0 Vbis 36 V
• Dualer Ausgang: Verstärker undKomparatorausgang
• Hochpräziser Verstärker:
– Offsetspannung: 35 µV (max.)
– Offset-Spannungsdrift: 0,5 µV/°C(Max)
– Verstärkungsfehler: 0,1 % (max.)
– Verstärkungsfehlerdrift: 10 ppm/°C
• Verfügbare Verstärkerverstärkungen:
– INA301A1: 20 V/V
– INA301A2: 50 V/V
– INA301A3: 100 V/V
• Programmierbarer AlarmschwellenwertDurch einEinzelner Widerstand
• Gesamte Alarmreaktionszeit: 1 µs
• Open-Drain-Ausgang mit VerriegelungModus
• Paket: VSSOP-8
Anwendungenvon LM2936HVMAX-5.0/NOPB
• Überstromschutz
• Stromversorgungsschutz
• Leistungsschalter
• Computer und Server
• Telekommunikationsausrüstung
• Batteriemanagement
Umwelt- und Exportklassifizierungen von LM2936HVMAX-5.0/NOPB
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
