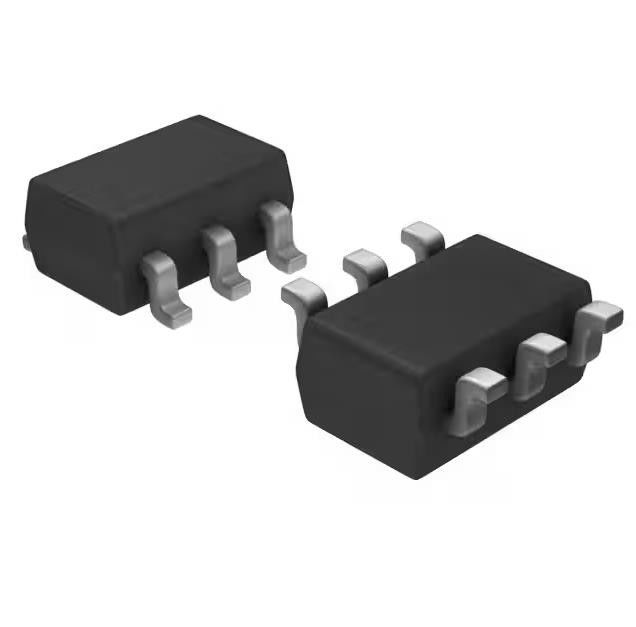

TPS22918TDBVRQ1 1:1 Sot23-6 des Transistors IC Chip Ic Pwr Switch N-Chan
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS22918TDBVRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Schalter-Art: | Universeller Zweck |
|---|---|---|---|
| Zahl von Ertrag: | 1 | Verhältnis - eingegeben: Ertrag: | 1:01 |
| Ausgangskonfiguration: | Hohe Seite | Ertrag-Art: | N-Kanal |
| Schnittstelle: | AN/AUS | Spannung - Last: | 1 V ~ 5,5 V |
Produkt-Beschreibung
TPS22918TDBVRQ1 Transistor IC Chip Ic Pwr Schalter N-Kanal 1:1 Sot23-6
Netzschalter/Treiber 1:1 N-Kanal 2A SOT-23-6
Spezifikationen von TPS22918TDBVRQ1
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Stromverteilungsschalter, Lasttreiber | |
| Hersteller | Texas Instruments |
| Serie | Automobil, AEC-Q100 |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Schaltertyp | Allgemeiner Zweck |
| Anzahl der Ausgänge | 1 |
| Verhältnis - Eingabe:Ausgabe | 1:1 |
| Ausgabekonfiguration | Hohe Seite |
| Ausgabetyp | N-Kanal |
| Schnittstelle | An aus |
| Spannung – Last | 1V ~ 5,5V |
| Spannung – Versorgung (Vcc/Vdd) | Nicht benötigt |
| Strom - Ausgang (Max) | 2A |
| Rds On (Typ) | 52mOhm |
| Eingabetyp | Nicht invertiert |
| Merkmale | Lastentladung, Anstiegsgeschwindigkeit gesteuert |
| Fehlerschutz | - |
| Betriebstemperatur | -40°C ~ 105°C (TA) |
| Befestigungsart | Oberflächenmontage |
| Gerätepaket des Lieferanten | SOT-23-6 |
| Paket/Koffer | SOT-23-6 |
| Basisproduktnummer | TPS22918 |
Merkmale von TPS22918TDBVRQ1
• AEC-Q100-qualifiziert
• Integrierter einkanaliger Lastschalter
• Qualifiziert für Automobilanwendungen:
– Gerätetemperaturklasse 2: –40°C bis+105 °C Umgebungstemperaturbereich
• Funktionale Sicherheit möglich
– Dokumentation zur Unterstützung der Funktionalität verfügbarEntwurf von Sicherheitssystemen
• Eingangsspannungsbereich: 1 V bis 5,5 V
• Niedriger Einschaltwiderstand (RON)
– RON 52 mΩ (typisch) bei VIN 5 V
– RON 53 mΩ (typisch) bei VIN 3,3 V
• 2 A Maximaler Dauerschaltstrom
• Niedriger Ruhestrom
– 8,3 µA (typisch) bei VIN 3,3 V
• Niedrige Steuereingangsschwelle ermöglicht die Verwendung von 1 V oderhöherer GPIO
• Konfigurierbare Quick-Output Discharge (QOD)
• Konfigurierbare Anstiegszeit mit CT-Pin
• Kleines SOT23-6-Gehäuse (DBV)
– 2,9 mm × 2,8 mm, 0,95 mm Rastermaß,
1,45 mm Höhe (mit Leitungen)
• ESD-Leistung gemäß AEC Q100 getestet
– 2-kV-HBM und 750-V-CDM
Anwendungen von TPS22918TDBVRQ1
• Automobilelektronik
• Infotainment
• Cluster
• ADAS (Erweiterte Fahrerassistenzsysteme)
Umwelt- und Exportklassifizierung von TPS22918TDBVRQ1
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
