Elektronische Bauelemente Mcu 16bit 128kb Fram 64lqfp MSP430FR5962IPMR IC
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | MSP430FR5962IPMR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Kern-Prozessor: | MSP430 CPUXV2 |
|---|---|---|---|
| Speicherkapazität: | 16-Bit | Geschwindigkeit: | 16MHz |
| Zusammenhang: | I-² C, IrDA, SPI, UART/USART | Peripherie: | Spannungsabfall ermitteln,/Zurückstellen, DMA, POR, PWM, WDT |
| Zahl von Input/Output: | 54 | Programm-Speicherkapazität: | 128KB (128K x 8) |
Produkt-Beschreibung

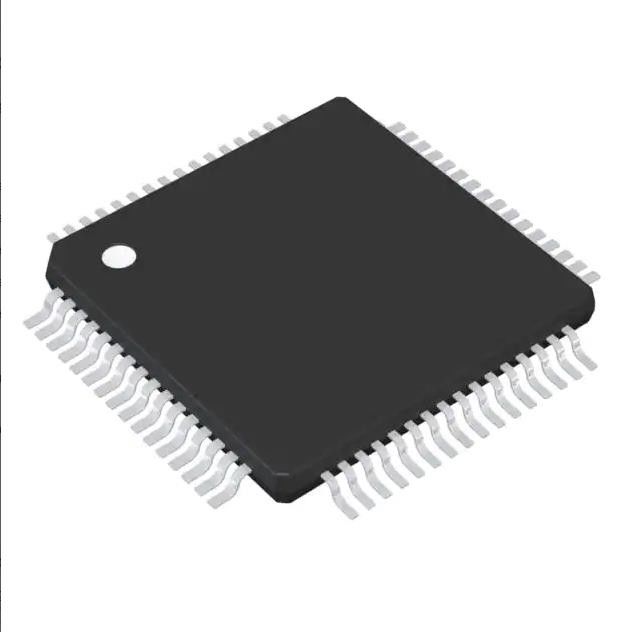

MSP430FR5962IPMR-Transistor IC Chip Ic Mcu 16bit 128kb Fram 64lqfp
Mikroregler IC 16-Bit--16MHz 128KB (128K x 8) FRAM 64-LQFP (10x10) MSP430 CPUXV2 MSP430™ FRAM
Spezifikationen von MSP430FR5962IPMR
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| Mikroregler | |
| Mfr | Texas Instruments |
| Reihe | MSP430™ FRAM |
| Paket | Band u. Spule (TR) |
| Schneiden Sie Band (CT) | |
| Produkt-Status | Aktiv |
| Kern-Prozessor | MSP430 CPUXV2 |
| Speicherkapazität | 16-Bit |
| Geschwindigkeit | 16MHz |
| Zusammenhang | I-² C, IrDA, SPI, UART/USART |
| Peripherie | Spannungsabfall ermitteln,/Zurückstellen, DMA, POR, PWM, WDT |
| Zahl von Input/Output | 54 |
| Programm-Speicherkapazität | 128KB (128K x 8) |
| Programm-Gedächtnis-Art | FRAM |
| EEPROM-Größe | - |
| RAM Size | 8K x 8 |
| Spannung - Versorgung (Vcc/Vdd) | 1.8V | 3.6V |
| Umsetzer | A/D 17x12b |
| Oszillator-Art | Extern, intern |
| Betriebstemperatur | -40°C | 85°C (TA) |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 64-LQFP |
| Lieferanten-Gerät-Paket | 64-LQFP (10x10) |
| Niedrige Produkt-Zahl | MSP430FR5962 |
Eigenschaften von MSP430FR5962IPMR
• Eingebetteter Mikroregler
– 16-Bit-RISC-Architektur bis 16 ‑ MHZ-Uhr
– Bis zu 256KB des ferroelectric Direktzugriffsspeichers (FRAM)
• Ultra-niedrig-Energie schreibt
• Schreiben Sie schnell bei 125 ns pro Wort (64KB in Frau 4)
• Flexible Verteilung von Daten und von Anwendungscode im Gedächtnis
• Ausdauer mit 1015 Schreibzyklen
• Strahlungsresistent und antimagnetisch
– Breiter Versorgungsspannungsbereich von 3,6 V unten zu
1,8 V (minimale Versorgungsspannung wird vorbei eingeschränkt
SVS-Niveaus, sehen die SVS-Spezifikationen)
• Optimierte Ultra-niedrigenergiemodi
– Aktiver Modus: 118 µA/MHz
– Bereitschaft mit VLO (LPM3): Na 500
– Bereitschaft mit Echtzeituhr (RTC) (LPM3.5):
Na 350 (das RTC wird durch einen Kristall 3.7-pF abgestoppt)
– Abschaltung (LPM4.5): Na 45
• Niederenergetisches Gaspedal (WEIDE) für die Signalaufbereitung (MSP430FR599x einzig)
– Operationsunabhängiger von CPU
– 4KB von RAM teilte mit CPU
– Leistungsfähiger 256 Punkt komplexes FFT:
Bis zu 40x schneller als Kern Arm® Cortex®-M0+
• Intelligente digitale Peripherie
– 32-Bit-Hardware-Multiplikator (MPY)
– 6 Kanal internes DMA
– RTC mit Kalender- und Warnungsfunktionen
– Sechs 16-Bit-Timer mit bis sieben Gefangennahme/vergleichen Register jedes
– 32 - und zyklische 16-Bit-Blockprüfung (zyklische Blockprüfung)
• Leistungsstarke Entsprechung
– analoger Komparator mit 16 Kanälen
– 12 gebissener Analog-Digital-Umsetzer (ADC) Fensterkomparator, internen Hinweis und Probe-undgriff kennzeichnend,
bis 20 externe Inputkanäle
• Multifunktionsinput/output Häfen
– Alle Stifte stützen Kapazitivnotenfähigkeit ohne Bedarf an den externen Komponenten
– Zugängliches Stückchen, Byte und Wort-mäßige (in den Paaren)
– Rand-auswählbare Spur von LPM auf allen Häfen
– Programmierbarer Pullup und Abriss auf allen Häfen
• Codesicherheit und -verschlüsselung
– 128 - oder 256 Sicherheitsverschlüsselung und -dekodierung des Bits AES Coprocessor
– Zufallszahlensamen für Zufallszahlengenerationsalgorithmen
– IP-Verkapselung schützt Gedächtnis vor externem Zugang
• Erhöhte Serienkommunikation
– Bis vier eUSCI_A SeriendFV-Anschlüsse
• UART mit automatischer Baudentdeckung
• IrDA verschlüsseln und decodieren
– Bis vier eUSCI_B SeriendFV-Anschlüsse
• I2C mit dem Mehrfachsklavenwenden
– Hardware UART oder I2C-Urladeprogramm (BSL)
• Flexible Uhrenanlage
– Festfrequenz-DCO mit 10 auswählbaren Fabrik-getrimmten Frequenzen
– Niederleistungsniederfrequenzquelle der inneren Uhr (VLO)
– Kristalle 32-kHz (LFXT)
– Hochfrequenzkristalle (HFXT)
• Entwicklungswerkzeuge und Software (auch sehen Werkzeuge und Software)
– Entwicklungsausrüstungen (MSP-EXP430FR5994 LaunchPad™ Entwicklungsausrüstung und MSP-‑ TS430PN80B Zielstiftleiste)
– MSP430Ware™-Software für MSP430™-Mikroregler
• Gerät-Vergleich fasst die verfügbaren Geräte zusammen
Anwendungen von MSP430FR5962IPMR
• Gitterinfrastruktur
• Produktionsautomatisierung u. Steuerung
• Errichtende Automatisierung
• Tragbarer Eignungs- u. Tätigkeitsmonitor
• Tragbare Elektronik
Klima- u. Export-Klassifikationen von MSP430FR5962IPMR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
