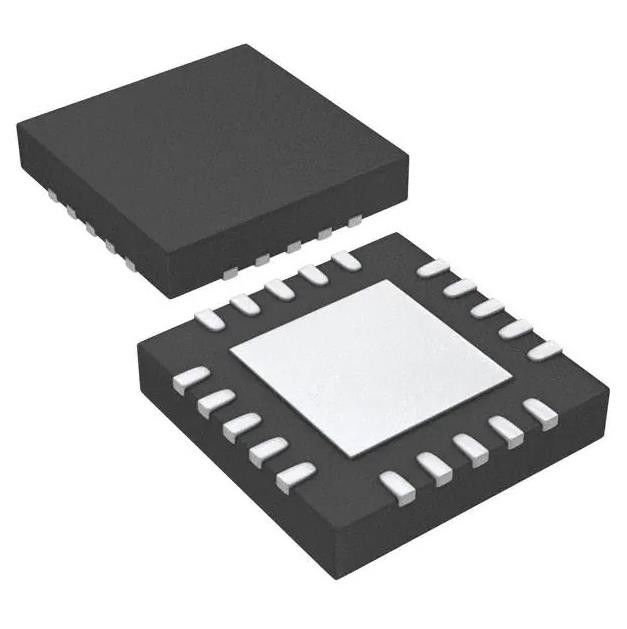

TPS7A8300RGWR IC Reg Linear Pos Adj 2a 20vqfn Linearer Spannungsregler
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS7A8300RGWR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Ausgangskonfiguration: | Positiv | Ertrag-Art: | Justierbar/programmierbar |
|---|---|---|---|
| Zahl von Reglern: | 1 | Spannung - eingegeben (maximal): | 6.5V |
| Spannung - Ertrag (Minute/geregelt): | 0.8V | Spannung - Ertrag (maximal): | 0.2V @ 2A |
| Gegenwärtig - Ertrag: | 2A | ||
Produkt-Beschreibung
TPS7A8300RGWR IC Reg Linear Pos Adj 2a 20vqfn Linearer Spannungsregler
Linearer Spannungsregler IC Positiv Einstellbar/Programmierbar 1 Ausgang 2A 20-VQFN (5x5)
Spezifikationen vonTPS7A8300RGWR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Spannungsregler – linear | |
| Hersteller | Texas Instruments |
| Serie | - |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Ausgabekonfiguration | Positiv |
| Ausgabetyp | Einstellbar/programmierbar |
| Anzahl der Regulierungsbehörden | 1 |
| Spannung – Eingang (max.) | 6,5V |
| Spannung – Ausgang (Min./Fest) | 0,8V |
| Spannung – Ausgang (max.) | 5V |
| Spannungsabfall (max.) | 0,2 V bei 2 A |
| Aktueller Output | 2A |
| Strom – Ruhezustand (Iq) | 4mA |
| Strom – Versorgung (max.) | 5mA |
| PSRR | 40 dB (1 MHz) |
| Steuerfunktionen | Aktivieren, Power Good, Sanftanlauf |
| Schutzfunktionen | Überstrom-, Übertemperatur- und Unterspannungssperre (UVLO) |
| Betriebstemperatur | -40°C ~ 125°C (TJ) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 20-VQFN freiliegendes Pad |
| Gerätepaket des Lieferanten | 20-VQFN (5x5) |
| Basisproduktnummer | TPS7A8300 |
MerkmaleTPS7A8300RGWR
•Ultraniedriger Dropout: 125 mV maximal bei 2 A
•Ausgangsspannungsrauschen: 6 μVRMs
•Unterdrückung von Netzwelligkeiten:
- 40 dB bei 1 MHz Eingangsspannungsbereich:
- Ohne BIAS: 1,4 V bis 6,5 V
- Mit BIAS: 1,1 V bis 6,5 V Zwei Ausgangsspannungsmodi:
- ANY-OUTTM-Version (vom Benutzer programmierbar
Ausgabe über PCB-Layout):
- Kein externer Widerstand erforderlich
- Ausgangsspannungsbereich: 0,8 V bis 3,95 V
- Verstellbare Version:
- Ausgangsspannungsbereich: 0,8 V bis 5,0 V
1,0 % Genauigkeit über Leitung, Last und Temperatur
•Stabil mit einem 22-uF-Ausgangskeramikkondensator
•Programmierbarer Softstart-Ausgang
•Power-Good (PG)-Ausgang
•Verfügbare Pakete:
- 5 mm x 5 mm VQFN-20
- 3,5 mm x 3,5 mm VQFN-20
AnwendungenvonTPS7A8300RGWR
•HF-, ZF-Komponenten: VCO, ADC, DAC, LVDS
•Drahtlose Infrastruktur: SerDes, FPGA, DSPTM
•Test und Messung
•Instrumentierung, Medizin und Audio
Umwelt- und ExportklassifizierungOnsvonTPS7A8300RGWR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
