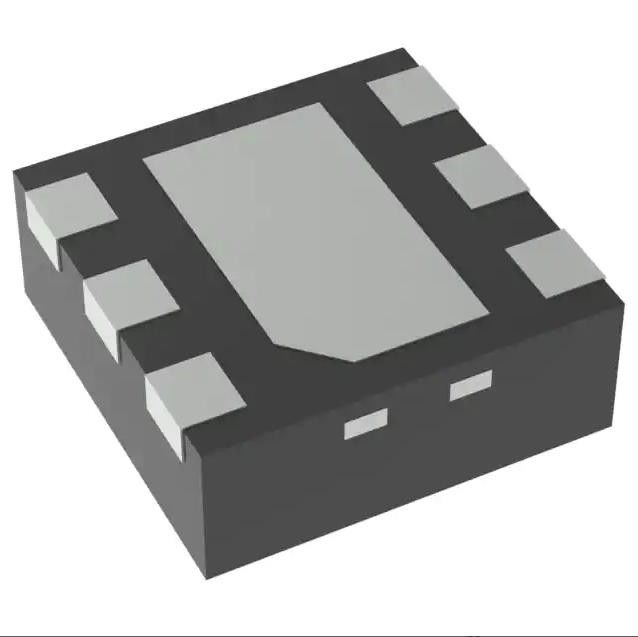

LP5912-2.8DRVR Integrierter Schaltkreis-Chip Ic Reg Linear 2,8 V 500 mA 6 Wson
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LP5912-2.8DRVR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Ausgangskonfiguration: | Positiv |
|---|---|---|---|
| Ertrag-Art: | Geregelt | Zahl von Reglern: | 1 |
| Spannung - eingegeben (maximal): | 6.5V | Spannung - Ertrag (Minute/geregelt): | 2.8V |
| Spannungs-Austritt (maximal): | 0.25V @ 500mA | Gegenwärtig - Ertrag: | 500mA |
Produkt-Beschreibung
LP5912-2.8DRVR Integrierter Schaltkreis-Chip Ic Reg Linear 2,8 V 500 mA 6 Wson
Linearer Spannungsregler IC Positiv Fest 1 Ausgang 500mA 6-WSON (2x2)
Spezifikationen vonLP5912-2.8DRVR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Spannungsregler – linear | |
| Hersteller | Texas Instruments |
| Serie | - |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Ausgabekonfiguration | Positiv |
| Ausgabetyp | Fest |
| Anzahl der Regulierungsbehörden | 1 |
| Spannung – Eingang (max.) | 6,5V |
| Spannung – Ausgang (Min./Fest) | 2,8V |
| Spannung – Ausgang (max.) | - |
| Spannungsabfall (max.) | 0,25 V bei 500 mA |
| Aktueller Output | 500mA |
| Strom – Ruhezustand (Iq) | 55µA |
| Strom – Versorgung (max.) | 600 µA |
| PSRR | 80 dB ~ 40 dB (100 Hz ~ 100 kHz) |
| Steuerfunktionen | Aktivieren, Power Good, Sanftanlauf |
| Schutzfunktionen | Übertemperatur, Verpolung, Kurzschluss |
| Betriebstemperatur | -40°C ~ 125°C (TJ) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 6-WDFN freiliegendes Pad |
| Gerätepaket des Lieferanten | 6-WSON (2x2) |
| Basisproduktnummer | LP5912 |
MerkmaleLP5912-2.8DRVR
• Eingangsspannungsbereich: 1,6 V bis 6,5 V
• Ausgangsspannungsbereich: 0,8 V bis 5,5 V
• Ausgangsstrom bis zu 500 mA
• Geringes Ausgangsspannungsrauschen: typisch 12 µVRMS
• PSRR bei 1 kHz: 75 dB typisch
• Ausgangsspannungstoleranz (VOUT ≥ 3,3 V): 2 %
• Niedriger IQ (aktiviert, ohne Last): typisch 30 µA
• Low Dropout (VOUT ≥ 3,3 V): typisch 95 mV bei 500-mA-Last
• Stabil mit 1-µF-Keramik-Eingangs- und Ausgangskondensatoren
• Thermischer Überlast- und Kurzschlussschutz
• Rückstromschutz
• Kein Rauschbypass-Kondensator erforderlich
• Automatische Ausgangsentladung für schnelles Abschalten
• Power-Good-Ausgang mit 140 µs typischer Verzögerung
• Interner Sanftanlauf zur Begrenzung des Einschaltstroms
• Betriebsübergangstemperaturbereich von –40 °C bis +125 °C
AnwendungenvonLP5912-2.8DRVR
• Kameramodule
• Sensoren
• HiFi-Audio-Radio-Transceiver
• PLL/Synthesizer, Taktung
• Mittelstrom- und geräuschempfindliche Anwendungen
Umwelt- und ExportklassifizierungOnsvonLP5912-2.8DRVR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
