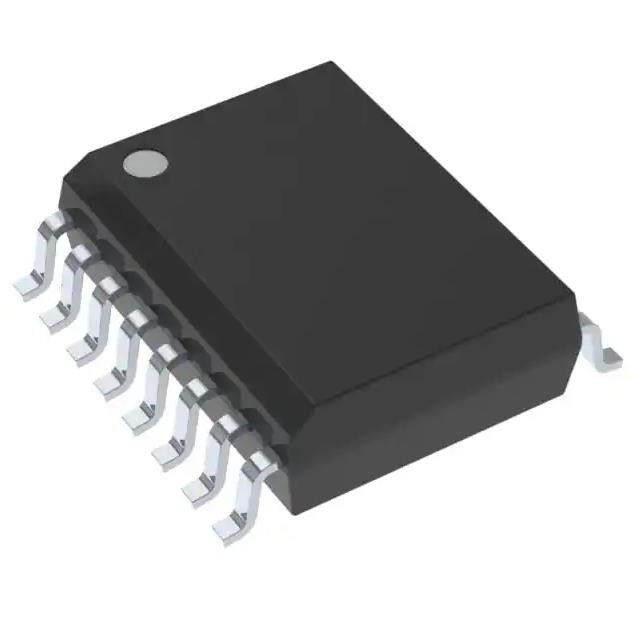

AMC1305L25DWR Isoliertes Modul 16B 78K LVDS SERIAL 16-SOIC
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | AMC1305L25DWR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | AMC1305L25DWR | Zahl von Kanälen: | 1 |
|---|---|---|---|
| Entschließung (Stückchen): | 16 b | Abtastrate (pro zweites): | 78k |
| Spannung - Versorgung: | 3V | 5.5V | Betriebstemperatur: | -40°C | 125°C |
| Lieferanten-Gerät-Paket: | 16-SOIC | Daten-Schnittstelle: | LVDS - Serie |
| Markieren: | AMC1305L25DWR,Isoliertes Modul 16B 78K,LVDS Isoliertes Modul 16B |
||
Produkt-Beschreibung
AMC1305L25DWR Transistor-Ausgangsoptokoppler 16 b 78k LVDS – Seriell 16-SOIC
Isoliertes Modul 16 b 78k LVDS – Seriell 16-SOIC
MerkmaleAMC1305L25DWR
• Pinkompatible Familie, optimiert für Shunt-Widerstands-basierte Strommessungen:
– Eingangsspannungsbereiche ±50 mV oder ±250 mV
– Optionen für digitale CMOS- oder LVDS-Schnittstellen
• Hervorragende DC-Leistung unterstützt hochpräzise Erfassung auf Systemebene:
– Offsetfehler: ±50 µV oder ±150 µV (max)
– Offsetdrift: 1,3 µV/°C (max.)
– Verstärkungsfehler: ±0,3 % (max.)
– Verstärkungsdrift: ±40 ppm/°C (max.)
• Sicherheitsrelevante Zertifizierungen:
– 7000-VPK verstärkte Isolierung pro
DIN VDE V 0884-11: 2017-01
– 5000-VRMS-Isolierung für 1 Minute gemäß UL1577
– CAN/CSA-Nr.5A-Teileabnahme
Servicehinweis und IEC 62368-1-Endgeräte
Standard
• Transientenimmunität: 15 kV/µs (min)
• Hohe Immunität gegen elektromagnetische Felder
(siehe Anwendungshinweis SLLA181A)
• Externer 5-MHz- bis 20-MHz-Takteingang für
einfachere Synchronisierung auf Systemebene
• Vollständig spezifiziert über die erweiterte Industrie
Temperaturbereich
Produktattribute vonAMC1305L25DWR
|
Hersteller
|
Texas Instruments
|
|
Serie
|
-
|
|
Produkt
|
AMC1305L25DWR
|
|
Typ
|
Isoliertes Modul
|
|
Anzahl der Kanäle
|
1
|
|
Auflösung (Bits)
|
16 v
|
|
Abtastrate (pro Sekunde)
|
78k
|
|
Datenschnittstelle
|
LVDS – Seriell
|
|
Spannungsversorgungsquelle
|
Analog und digital
|
|
Spannungsversorgung
|
3V ~ 5,5V
|
|
Betriebstemperatur
|
-40 °C ~ 125 °C
|
|
Befestigungsart
|
Oberflächenmontage
|
|
Paket/Koffer
|
16-SOIC (0,295", 7,50 mm Breite)
|
|
Gerätepaket des Lieferanten
|
16-SOIC
|
|
Basisproduktnummer
|
AMC1305
|
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
AnwendungenvonAMC1305L25DWR
• Stromerfassung auf Shunt-Widerstandsbasis in:
– Industrielle Motorantriebe
– Photovoltaik-Wechselrichter
– Unterbrechungsfreie Stromversorgungen
• Isolierte Spannungserfassung
