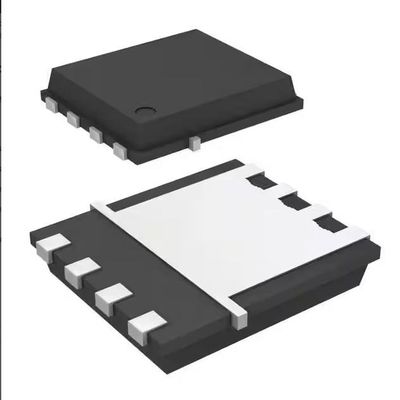

TPH2R306NH1, Fortschritts-Oberflächenberg LQ-N-Kanal-60 V 136A 800mW 170W 8-SOP
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | TPH2R306NH1, LQ |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | TPH2R306NH1, LQ | Fet-Art: | N-Kanal |
|---|---|---|---|
| Lassen Sie zur Quellspannung ab (Vdss): | 60 V | Antriebs-Spannung (Max Rds On, Min Rds On): | 6.5V, 10V |
| Vgs (Th) (maximal) @ Identifikation: | 4V @ 1mA | Vgs (maximal): | ±20V |
Produkt-Beschreibung
TPH2R306NH1, Fortschritts-Oberflächenberg LQ-N-Kanal-60 V 136A 800mW 170W 8-SOP
N-Kanal 60 V 136A (Tc) 800mW (Ta), Oberflächenfortschritt des berg-170W (Tc) 8-SOP (5x5.75)
Eigenschaften von TPH2R306NH1, LQ
Fet-Art N-Kanal
Technologie MOSFET (Metalloxid)
Lassen Sie zur Quellspannung (Vdss) 60 V ab
Gegenwärtig - ununterbrochener Abfluss (Identifikation) @ 25°C 136A (Tc)
Antriebs-Spannung (Max Rds On, Min Rds On) 6.5V, 10V
RDS auf (maximal) @ Identifikation, Vgs 2.3mOhm @ 50A, 10V
Vgs (Th) (maximal) @ Identifikation 4V @ 1mA
Tor-Gebühr (Qg) (maximal) @ Vgs 72 nC @ 10 V
Vgs (maximales) ±20V
Eingegebene Kapazitanz (Ciss) (maximal) @ Vds 6100 PF @ 30 V
Verlustleistung (maximales) 800mW (Ta), 170W (Tc)
Spezifikationen von TPH2R306NH1, LQ
|
Mfr
|
Toshiba-Halbleiter und -speicher
|
|
Reihe
|
U-MOSVIII-H
|
|
Produkt
|
TPH2R306NH1, LQ
|
|
Fet-Art
|
N-Kanal
|
| Paket | Band u. Spule |
|
Technologie
|
MOSFET (Metalloxid)
|
|
Lassen Sie zur Quellspannung ab (Vdss)
|
60 V
|
|
Gegenwärtig - ununterbrochener Abfluss (Identifikation) @ 25°C
|
136A (Tc)
|
|
Antriebs-Spannung (Max Rds On, Min Rds On)
|
6.5V, 10V
|
|
RDS auf (maximal) @ Identifikation, Vgs
|
2.3mOhm @ 50A, 10V
|
|
Vgs (Th) (maximal) @ Identifikation
|
4V @ 1mA
|
|
Tor-Gebühr (Qg) (maximal) @ Vgs
|
72 nC @ 10 V
|
|
Vgs (maximal)
|
±20V
|
|
Eingegebene Kapazitanz (Ciss) (maximal) @ Vds
|
6100 PF @ 30 V
|
|
Fet-Eigenschaft
|
-
|
|
Verlustleistung (maximal)
|
800mW (Ta), 170W (Tc)
|
|
Betriebstemperatur
|
150°C
|
|
Befestigung der Art
|
Oberflächenberg
|
|
Lieferanten-Gerät-Paket
|
Fortschritt 8-SOP (5x5.75)
|
|
Paket/Fall
|
8-PowerTDFN
|
Klima- u. Export-Klassifikationen
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 1 (unbegrenzt) |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
