SMBJ20A-E3 / 5B Tantal-Chip-Kondensator 32,4 V Klemme 18,5 A Ipp TVS-Diode
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | SMBJ20A-E3 5B |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | SMBJ20A-E3 5B | Kanäle in einer Richtung: | 2 |
|---|---|---|---|
| Spannung - Rückwärtsabstand (Typ): | 20V | Spannung - Durchschlag (min): | 22.2V |
| Spannung - Festklemmen (maximal) @ von Ipp: | 32,4 V | Leistung - Spitzenpuls: | 600W |
| Betriebstemperatur: | -55°C | 150°C (TJ) | Art: | Zener |
Produkt-Beschreibung
SMBJ20A-E3 / 5B Tantal-Chip-Kondensator 32,4 V Klemme 18,5 A Ipp TVS-Diode

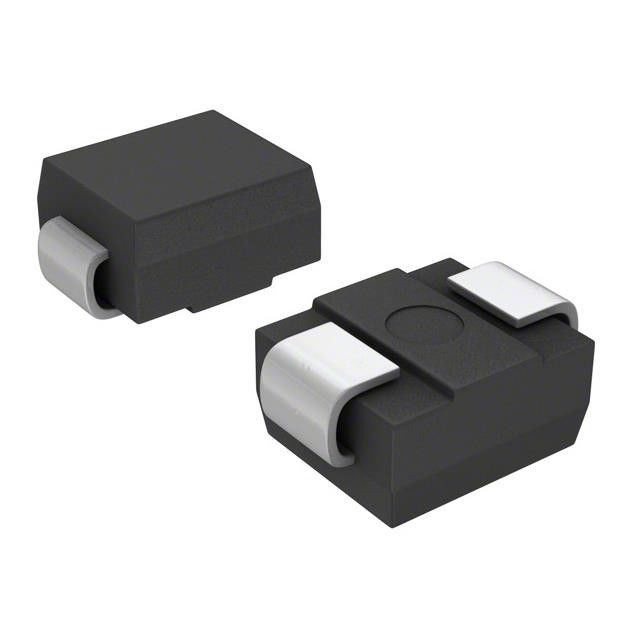

32,4V Klemme 18,5A Ipp Tvs Diode Oberflächenmontage DO-214AA (SMBJ)
MerkmaleSMBJ20A-E3 5B
• Low-Profile-Paket
• Ideal für die automatisierte Platzierung
• Glaspassivierte Chip-Verbindung
• Erhältlich in unidirektionaler und bidirektionaler Ausführung
• 600 W Spitzenimpulsleistungsfähigkeit mit a
10/1000 μs Wellenform, Wiederholrate
(Einschaltdauer): 0,01 %
• Hervorragende Klemmfähigkeit
• Sehr schnelle Reaktionszeit
• Geringe inkrementelle Überspannungsfestigkeit
• Erfüllt MSL Level 1 gemäß J-STD-020, maximale LF-Spitze
von 260 °C
• AEC-Q101-qualifiziert verfügbar
- Automotive-Bestellcode: Basis P/NHE3 oder P/NHM3
Spezifikationen vonSMBJ20A-E3 5B
|
Produkt
|
SMBJ20A-E3 5B
|
|
Typ
|
Zener
|
|
Unidirektionale Kanäle
|
1
|
|
Spannung – Rückwärtsabstand (Typ)
|
20V
|
|
Spannung – Durchschlag (Min.)
|
22,2V
|
|
Spannung – Klemmung (max.) bei Ipp
|
32,4 V
|
|
Strom – Spitzenimpuls (10/1000 µs)
|
18,5A
|
|
Leistung – Spitzenimpuls
|
600W
|
|
Stromleitungsschutz
|
NEIN
|
|
Anwendungen
|
Allgemeiner Zweck
|
|
Kapazität bei Frequenz
|
-
|
|
Betriebstemperatur
|
-55°C ~ 150°C (TJ)
|
|
Befestigungsart
|
Oberflächenmontage
|
|
Paket/Koffer
|
DO-214AA, SMB
|
|
Gerätepaket des Lieferanten
|
DO-214AA (SMBJ)
|
|
Basisproduktnummer
|
SMBJ20
|
Umwelt- und Exportklassifizierungen
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
Anwendungen vonSMBJ20A-E3 5B
Einsatz in empfindlicher Elektronik zum Schutz vor Spannungsspitzen, die durch induktives Lastschalten und Beleuchtung verursacht werden
auf ICs, MOSFET, Signalleitungen von Sensoreinheiten für Verbraucher, Computer, Industrie und Telekommunikation.
