RJK0651DPB-00 # J5 Allzweckrelais N-Kanal 60 V 25 A (Ta) 45 W
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | RJK0651DPB-00#J5 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | RJK0651DPB-00#J5 | Lassen Sie zur Quellspannung ab (Vdss): | 60 V |
|---|---|---|---|
| Gegenwärtig - ununterbrochener Abfluss (Identifikation) @ 25°C: | 25A (Ta) | RDS auf (maximal) @ Identifikation, Vgs: | 14mOhm @ 12.5A, 10V |
| Vgs (maximal): | ±20V | Verlustleistung (maximal): | 45W (Tc) |
| Betriebstemperatur: | 150°C (TJ) | Fet-Art: | N-Kanal |
Produkt-Beschreibung
RJK0651DPB-00 # J5 Allzweckrelais N-Kanal 60 V 25 A (Ta) 45 W

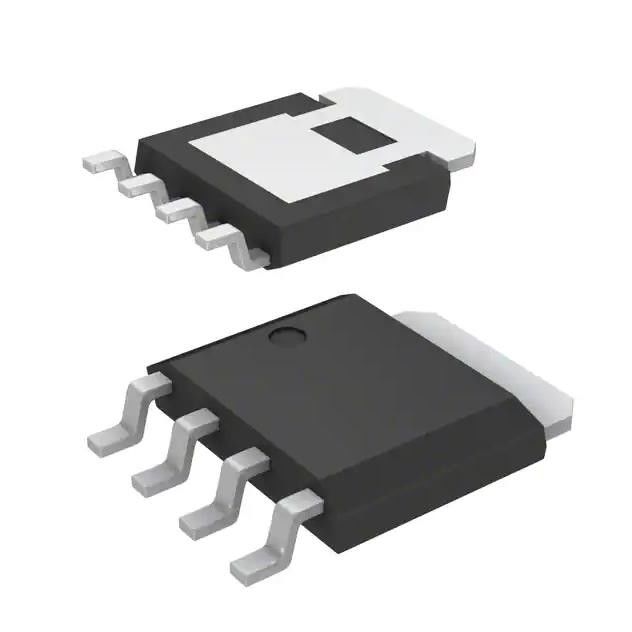

N-Kanal 60 V 25 A (Ta) 45 W (Tc) Oberflächenmontage LFPAK
MerkmaleRJK0651DPB-00#J5
Hochgeschwindigkeitsumschaltung
Geeignet für 4,5-V-Gate-Ansteuerung
Niedriger Antriebsstrom
Montage mit hoher Dichte
Niedriger Einschaltwiderstand
RDS(on) = 11 m typ.(bei VGS = 10 V)
Bleifrei
Halogenfrei
Spezifikationen vonRJK0651DPB-00#J5
|
Produkt
|
RJK0651DPB-00#J5
|
|
FET-Typ
|
N-Kanal
|
|
Technologie
|
MOSFET (Metalloxid)
|
|
Drain-Source-Spannung (Vdss)
|
60 V
|
|
Strom – kontinuierlicher Abfluss (Id) bei 25 °C
|
25A (Ta)
|
|
Antriebsspannung (Max. Rds Ein, Min. Rds Ein)
|
4,5 V, 10 V
|
|
Rds On (Max) @ Id, Vgs
|
14 mOhm bei 12,5 A, 10 V
|
|
Vgs(th) (Max) @ Id
|
-
|
|
Gate-Ladung (Qg) (Max) @ Vgs
|
15 nC bei 4,5 V
|
|
Vgs (Max)
|
±20V
|
|
Eingangskapazität (Ciss) (Max) bei Vds
|
2030 pF bei 10 V
|
|
FET-Funktion
|
-
|
|
Verlustleistung (max.)
|
45W (Tc)
|
|
Betriebstemperatur
|
150°C (TJ)
|
|
Befestigungsart
|
Oberflächenmontage
|
|
Gerätepaket des Lieferanten
|
LFPAK
|
|
Paket/Koffer
|
SC-100, SOT-669
|
|
Basisproduktnummer
|
RJK0651
|
Anwendungen vonRJK0651DPB-00#J5
Schaltnetzteil
Umwelt- und Exportklassifizierungen
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
