PZT2907AT1G PNP 60 V 600 mA 200 MHz 1,5 W SOT-223 Allzweckrelais
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | PZT2907AT1G |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | PZT2907AT1G | Gegenwärtig - Kollektor (IC) (maximal): | 600 MA |
|---|---|---|---|
| Spannung - Kollektor-Emitter Zusammenbruch (maximal): | 30 V | Vce-Sättigung (maximal) @ Ib, IC: | 1.6V @ 50mA, 500mA |
| Gegenwärtig - Kollektor-Abkürzung (maximal): | 10nA (ICBO) | Macht- maximales: | 1,5 w |
| Frequenz - Übergang: | 200MHz | Betriebstemperatur: | -65°C | 150°C (TJ) |
Produkt-Beschreibung
PZT2907AT1G PNP 60 V 600 mA 200 MHz 1,5 W SOT-223-Allzweckrelais

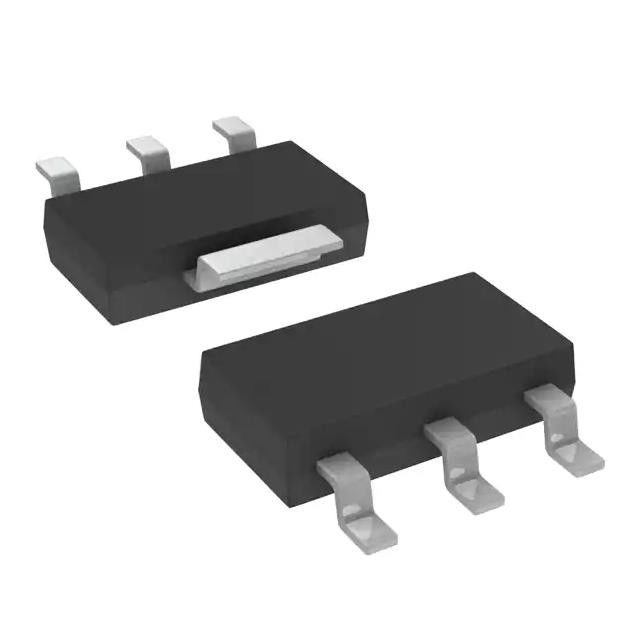

Dieser PNP-Silizium-Epitaxialtransistor ist für den Einsatz in linearen und Schaltanwendungen konzipiert.Das Gerät ist im SOT-223 untergebracht
Gehäuse, das für Oberflächenmontageanwendungen mittlerer Leistung konzipiert ist.
MerkmalePZT2907AT1G
• NPN-Komplement ist PZT2222AT1
• Das SOT-223-Gehäuse kann mittels Welle oder Reflow gelötet werden
• Das SOT-223-Gehäuse gewährleistet eine ebene Montage und führt zu einer Verbesserung
Wärmeleitung und ermöglicht die visuelle Inspektion von Lötstellen
Gelenke.Die geformten Leitungen absorbieren thermische Spannungen während des Lötens
Eliminierung der Möglichkeit einer Beschädigung der Matrize
• S-Präfix für Automobil- und andere Anwendungen, die Eindeutigkeit erfordern
Anforderungen an Standort- und Kontrolländerungen;AEC-Q101-qualifiziert und
PPAP-fähig
• Diese Geräte sind Pb-frei, Halogen-frei/BFR-frei und RoHS-konform
Konform*
Spezifikationen vonPZT2907AT1G
|
Produkt
|
PZT2907AT1G
|
|
Transistortyp
|
PNP
|
|
Strom - Kollektor (Ic) (Max)
|
600 mA
|
|
Spannung – Kollektor-Emitter-Ausfall (max.)
|
60 V
|
|
Vce-Sättigung (max.) bei Ib, Ic
|
1,6 V bei 50 mA, 500 mA
|
|
Strom – Kollektorabschaltung (max.)
|
10nA (ICBO)
|
|
DC-Stromverstärkung (hFE) (Min.) bei Ic, Vce
|
100 bei 150 mA, 10 V
|
|
Leistung max
|
1,5 W
|
|
Häufigkeit – Übergang
|
200 MHz
|
|
Betriebstemperatur
|
-65°C ~ 150°C (TJ)
|
|
Befestigungsart
|
Oberflächenmontage
|
|
Paket/Koffer
|
TO-261-4, TO-261AA
|
|
Gerätepaket des Lieferanten
|
SOT-223 (TO-261)
|
|
Basisproduktnummer
|
PZT2907
|
Anwendungen vonPZT2907AT1G
• Schalten und lineare Verstärkung
Umwelt- und Exportklassifizierungen
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.29.0075 |
