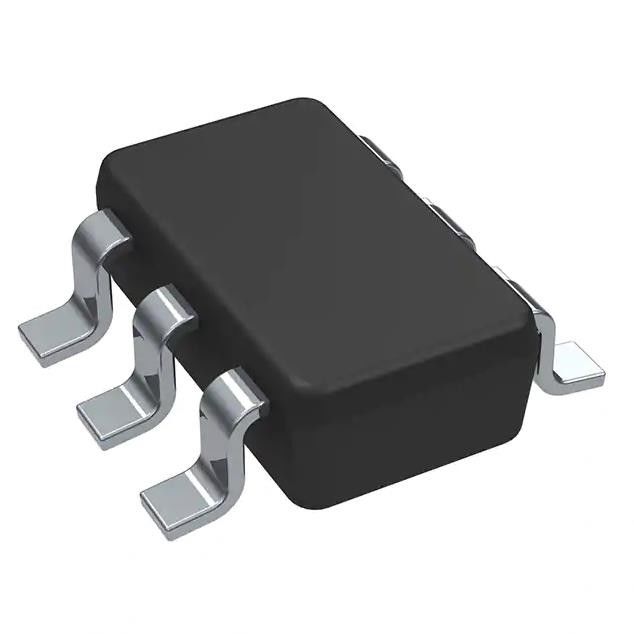

Drahtloser Modul-Fahrer PMIC SOT-23-6 1.56mA 2.25V | 5.5V Rf-SN6505BQDBVRQ1
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | SN6505BQDBVRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | SN6505BQDBVRQ1 | Gegenwärtig - Versorgung: | 1.56mA |
|---|---|---|---|
| Spannung - Versorgung: | 2.25V | 5.5V | Betriebstemperatur: | -40°C | 125°C (TA) |
| Paket/Fall: | SOT-23-6 | Befestigung der Art: | Oberflächenberg |
| Niedrige Produkt-Zahl: | SN6505 | Reihe: | Automobil, AEC-Q100 |
Produkt-Beschreibung
Automobilfahrer PMIC SOT-23-6 1.56mA 2.25V | 5.5V des transformator-SN6505BQDBVRQ1
1/1 Transceiver volles RS232 16-TSSOP
Das SN6505x-Q1 ist, der Gegentaktfahrer des transformators NiedrigeMS ein lärmarmes, speziell bestimmt für kleinen Formfaktor, lokalisierte Stromversorgung. Es fährt die flachen, Mitte-geklopften Transformatoren von einem 2,25 V bis 5 V DC Stromversorgung. Sehr lärmarm und EMS werden durch Durchlauftarifkontrolle der Ausgabeschalterspannung und durch das verbreitetes Spektrum-Abstoppen erzielt (SSC). Das SN6505x-Q1 besteht aus einem Oszillator, der von einem Tor-Antriebsstromkreis gefolgt wird, der die ergänzenden Ausgangssignale liefert, groundreferenced N-KanalNetzschalter zu fahren.
Eigenschaften von SN6505BQDBVRQ1
• AEC-Q100 (Grad 1) qualifiziert für Automobilanwendungen
– Gerättemperaturgrad 1: – 40°C zu +125°C, TA
• Sicherheit-funktionellfähiges
– Dokumentation verfügbar Funktionssicherheitssystementwurf unterstützen: SN6505A-Q1, SN6505B-Q1, SN6505D-Q1
• Gegentaktfahrer für Transformatoren
• Breiter Eingangsspannungsbereich: 2,25 V bis 5,5 V
• Mit hohem Ausschuss Antrieb: 1 A bei 5 v-Versorgung
• Niedriger RON 0,25 Ω maximal bei 4,5 v-Versorgung
• Verringert geleitete und ausgestrahlte EMS
• Verbreitungsspektrumabstoppen
• Interne Oszillatorwahlen der Präzision: 160 kHz (SN6505A-Q1) und 420 kHz (SN6505B-Q1 und SN6505D-Q1)
• Synchronisierung von mehrfachen Geräten mit externem Takteingang
• Durchlauf-klassige Steuerung
• 1,7 eine Strombegrenzung
• Niedriger Abschaltungsstrom: <1>
• Thermische Abschaltung
• Kleines 6-Pin SOT23 (DBV) Paket
• Sanftanlauf ermöglichte (SN6505A-Q1 und SN6505BQ1) Zustromstrom und Sanftanlaufbehinderte (SN6505D-Q1) für schnellen Start zu verringern
Spezifikationen von SN6505BQDBVRQ1
|
Mfr
|
Texas Instruments
|
|
Reihe
|
Automobil, AEC-Q100
|
|
Produkt
|
SN6505BQDBVRQ1
|
| Paket | Band u. Spule (TR) |
|
Anwendungen
|
Automobil, Transformator-Fahrer
|
|
Gegenwärtig - Versorgung
|
1.56mA
|
|
Spannung - Versorgung
|
2.25V | 5.5V
|
|
Betriebstemperatur
|
-40°C | 125°C (TA)
|
|
Befestigung der Art
|
Oberflächenberg
|
|
Paket/Fall
|
SOT-23-6
|
|
Lieferanten-Gerät-Paket
|
SOT-23-6
|
|
Niedrige Produkt-Zahl
|
SN6505
|
Strecke (̊ −10
Klima- u. Export-Klassifikationen
wh avck-
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 2 (1-jährig) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
ANWENDUNGEN von SN6505BQDBVRQ1
– Lokalisierte Stromversorgung für
– Zugkraftinverter und -Motorsteuerung
– DC-/DCkonverter
– Batteriemanagementsystem (BMS)
– Bordladegerät (OBC)
