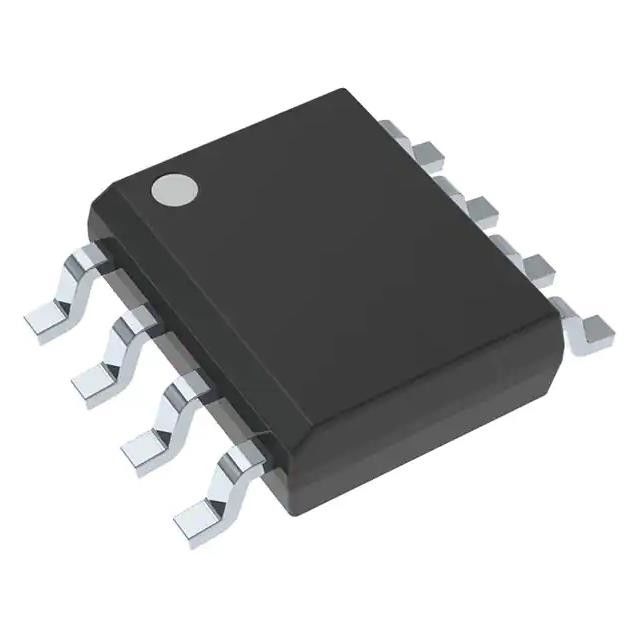

SN65MLVD200DR Integrated Circuit Chip 1/1 Transceiver halbes LVDS 8-SOIC
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | SN65MLVD200ADRG4 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | SN65MLVD200ADRG4 | Zahl von Fahrern/von Empfängern: | 1/1 |
|---|---|---|---|
| Duplex: | Hälfte | Empfänger-Hysterese: | 25 Millivolt |
| Datenrate: | 100Mbps | Protokoll: | LVDS, Mehrpunkt |
Produkt-Beschreibung
SN65MLVD200DR Integrated Circuit Chip 1/1 Transceiver halbes LVDS 8-SOIC
1/1 Transceiver halbes LVDS, Mehrpunkt-8-SOIC
Eigenschaften von SN65MLVD200ADRG4
Differenziale SchwachstromLeitungstreiber 30-Ω
und Empfänger für Rate † bis signalisieren
100 Mbps
? Verlustleistung bei 100 Mbps
– Fahrer: 50 mW typisch
– Empfänger: 30 mW typisch
? Trifft oder übersteigt gegenwärtige Revision von
M-LVDS Standard-TIA/EIA-899 für
Mehrpunktdaten-Austausch
? Kontrollierter Fahrer Output Voltage Transition
Zeiten für verbesserte Signal-Qualität
? – 1-V dem Spannungsbereich zu des Gleichtakt-3.4-V
Erlaubt Datenübertragung mit bis 2 V von
Grundgeräusche
? Typ- 1empfänger enthalten 25 Millivolt von
Hysterese
Art-2 Empfänger liefern einen Ausgleich
(100 Millivolt) Schwelle, zum des Offen-Stromkreises zu ermitteln
und Untätig-Bus-Zustände
? Funktioniert von einer einzelnen Versorgung 3.3-V
? Laufzeitverzögerungs-Zeiten gewöhnlich 2,3 ns
für Fahrer und 5 ns für Empfänger
? Einschalten/hinunter Störschub-freien Fahrer
? Fahrer Handles Operation Into
Ununterbrochener Kurzschluss ohne Schaden
? Bus steckt hochohmiges fest, wenn behindert
oder VCC ≤ 1,5 V
? Geräte 200-Mbps verfügbar
(SN65MLVD201, 203, 206 und 207)
Spezifikationen von SN65MLVD200ADRG4
|
Mfr
|
Texas Instruments
|
|
Reihe
|
-
|
|
Produkt
|
SN65MLVD200ADRG4
|
|
Art
|
Transceiver
|
|
Protokoll
|
LVDS, Mehrpunkt
|
|
Zahl von Fahrern/von Empfängern
|
1/1
|
|
Duplex
|
Hälfte
|
|
Empfänger-Hysterese
|
25 Millivolt
|
|
Datenrate
|
100Mbps
|
|
Spannung - Versorgung
|
3V | 3.6V
|
|
Betriebstemperatur
|
-40°C | 85°C
|
|
Befestigung der Art
|
Oberflächenberg
|
|
Paket/Fall
|
8-SOIC (0,154", 3.90mm Breite)
|
|
Lieferanten-Gerät-Paket
|
8-SOIC
|
|
Niedrige Produkt-Zahl
|
65MLVD200
|
Strecke (̊ −10
Klima- u. Export-Klassifikationen
wh avck-
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 1 (unbegrenzt) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
Anwendungen von SN65MLVD200ADRG4
· Niederleistungs, Hochgeschwindigkeits, Kurz-Reichweite Altemative zu TIA/EIA-485
· Rückwand oder verkabelte Mehrpunktdaten und Uhr
