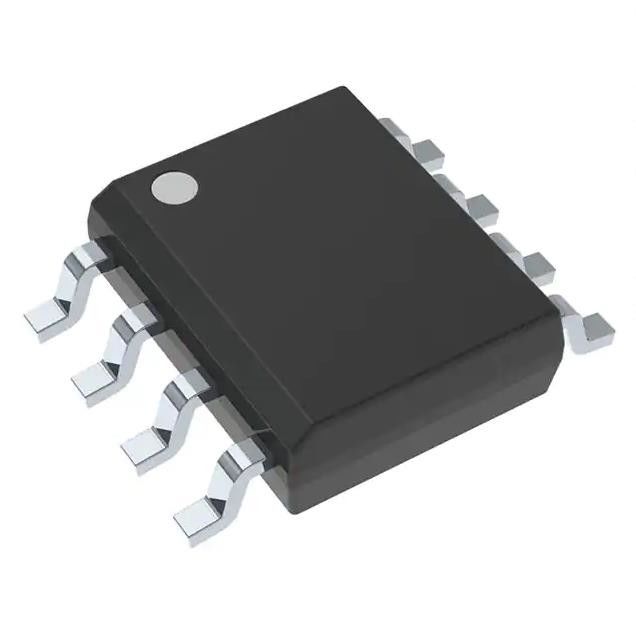

SN65MLVD200ADRG4 25 mV 1/1 Transceiver Halb-LVDS, Multipoint 8-SOIC
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | SN65MLVD200ADRG4 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | SN65MLVD200ADRG4 | Zahl von Fahrern/von Empfängern: | 1/1 |
|---|---|---|---|
| Duplex: | Hälfte | Empfänger-Hysterese: | 25 Millivolt |
| Datenrate: | 100Mbps | Betriebstemperatur: | -40°C | 85°C |
| Spannung - Versorgung: | 3V | 3.6V | Protokoll: | LVDS, Mehrpunkt |
Produkt-Beschreibung
SN65MLVD200ADRG4 25 mV 1/1 Transceiver Halb-LVDS, Multipoint 8-SOIC
1/1 Transceiver Halb-LVDS, Multipoint 8-SOIC
MerkmaleSN65MLVD200ADRG4
Niederspannungs-Differenzleitungstreiber und -empfänger mit 30 Ω bis 55 Ω für Signalraten(1) bis zu 100 Mbit/s, Taktfrequenzen bis zu 50 MHz
Typ-1-Empfänger verfügen über eine Hysterese von 25 mV (SN65MLVD200A, SN65MLVD202A)
Kontrollierte Übergangszeiten der Treiberausgangsspannung für verbesserte Signalqualität
-1 V bis 3,4 V Gleichtaktspannungsbereich ermöglicht Datenübertragung mit 2 V Erdrauschen
Bus-Pins haben eine hohe Impedanz, wenn sie deaktiviert sind oder eine Vcc von 1,5 V haben
200-Mbps-Geräte verfügbar (SN65MLVD201, SN65MLVD203, SN65MLVD206, SN65MLVD207)
Der ESD-Schutz des Bus-Pins überschreitet 8 kV
Verfügbare Pakete: - 8-Pin SOIC
SN65MLVD202A,SN65MLVD205A
Spezifikationen vonSN65MLVD200ADRG4
|
Hersteller
|
Texas Instruments
|
|
Serie
|
-
|
|
Produkt
|
SN65MLVD200ADRG4
|
|
Typ
|
Transceiver
|
|
Protokoll
|
LVDS, Multipoint
|
|
Anzahl der Treiber/Empfänger
|
1/1
|
|
Duplex
|
Halb
|
|
Empfängerhysterese
|
25 mV
|
|
Datenrate
|
100 Mbit/s
|
|
Spannungsversorgung
|
3V ~ 3,6V
|
|
Betriebstemperatur
|
-40°C ~ 85°C
|
|
Befestigungsart
|
Oberflächenmontage
|
|
Paket/Koffer
|
8-SOIC (0,154", 3,90 mm Breite)
|
|
Gerätepaket des Lieferanten
|
8-SOIC
|
|
Basisproduktnummer
|
65MLVD200
|
Bereich (−10 ̊
Umwelt- und Exportklassifizierungen
was avck-
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | 5A991B1 |
| HTSUS | 8542.39.0001 |
Anwendungen vonSN65MLVD200ADRG4
· Low-Power-, High-Speed- und Short-Reach-Alternative zu TIA/EIA-485
· Backplane oder kabelgebundene Multipoint-Daten und -Takt
