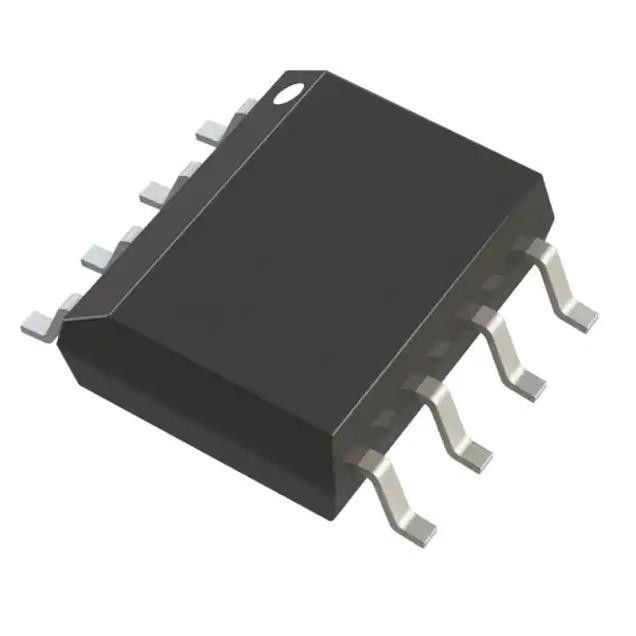

Spannungsreferenz-IC der Serie REF192ESZ-REEL, fest 2,5 V V ±0,08 % 30 mA, 8-SOIC
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | REF192ESZ-REEL |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teilnummer: | REF192ESZ-REEL | Spannung - Ertrag (Minute/geregelt): | 2.5V |
|---|---|---|---|
| Gegenwärtig - Ertrag: | 30 MA | Toleranz: | ±0.08% |
| Temperatur-Koeffizient: | 5ppm/°C | Spannung - Input: | 3V | 15V |
| Gegenwärtig - Versorgung: | 45µA | Betriebstemperatur: | -40°C | 85°C (TA) |
Produkt-Beschreibung
Spannungsreferenz-IC der Serie REF192ESZ-REEL, fest 2,5 VV ±0,08 % 30 mA, 8-SOIC
Nicht isoliertes PoL-Modul, DC-DC-Wandler, 1 Ausgang, 2,5–12,6 V, 1,5 A, 7 V–36 V Eingang
Die Präzisions-Bandlücken-Spannungsreferenzen der REF19x-Serie verwenden eine patentierte Temperaturdrift-Krümmungskorrekturschaltung und
Lasertrimmen von hochstabilen Dünnschichtwiderständen zur Erzielung eines sehr niedrigen Temperaturkoeffizienten und einer hohen Anfangsgenauigkeit.
MerkmaleREF192ESZ-REEL
Temperaturkoeffizient: maximal 5 ppm/°C
Hoher Ausgangsstrom: 30 mA
Niedriger Versorgungsstrom: maximal 45 μA
Anfangsgenauigkeit: maximal ±2 mV1
Schlafmodus: maximal 15 μA
Niedrige Dropout-Spannung
Lastregelung: 4 ppm/mA
Leitungsregulierung: 4 ppm/V
Kurzschlussschutz
Spezifikationen vonREF192ESZ-REEL
|
Produkt
|
REF192ESZ-REEL
|
|
Referenztyp
|
Serie
|
|
Ausgabetyp
|
Fest
|
|
Spannung – Ausgang (Min./Fest)
|
2,5V
|
|
Aktueller Output
|
30mA
|
|
Toleranz
|
±0,08 %
|
|
Temperaturkoeffizient
|
5 ppm/°C
|
|
Rauschen – 0,1 Hz bis 10 Hz
|
25µVp-p
|
|
Rauschen – 10 Hz bis 10 kHz
|
-
|
|
Spannung – Eingang
|
3V ~ 15V
|
|
Strom - Versorgung
|
45µA
|
|
Betriebstemperatur
|
-40°C ~ 85°C (TA)
|
|
Befestigungsart
|
Oberflächenmontage
|
|
Paket/Koffer
|
8-SOIC (0,154", 3,90 mm Breite)
|
|
Gerätepaket des Lieferanten
|
8-SOIC
|
|
Basisproduktnummer
|
REF192
|
Bereich (−10 ̊
Umwelt- und Exportklassifizierungen
was avck-
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
ANWENDUNGEN vonREF192ESZ-REEL
Tragbare Instrumente
ADCs und DACs
Intelligente Sensoren
Solarbetriebene Anwendungen
Schleifenstrombetriebene Instrumente
