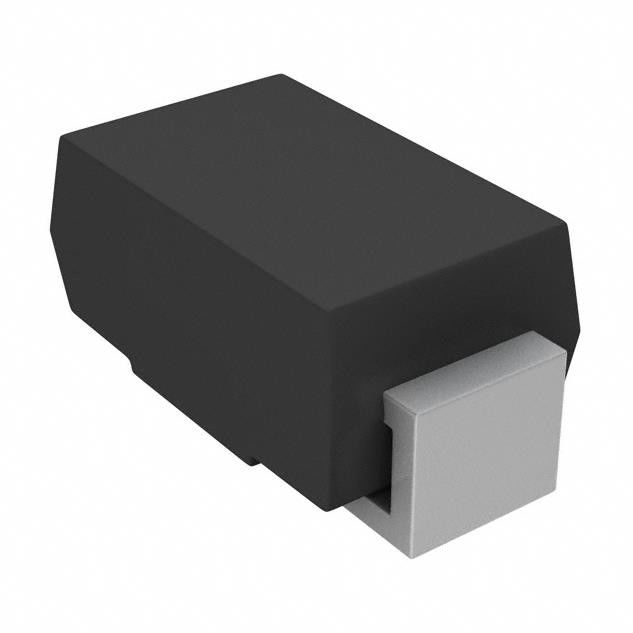

ES1B-E3 61T Diode 100 V 1A Oberflächenmontage DO-214AC (SMA) 920 mV bei 1 A
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | ES1B-E3 61T |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Teil-Name: | ES1B-E3 61T | Spannung - Vorwärts (Vf) (maximal) @ wenn: | 920 Millivolt @ 1 A |
|---|---|---|---|
| IFSM: | 30 A | TRR: | 15 ns |
| TJ-Maximum.: | 150 Grad | Paket: | SMA (DO-214AC) |
Produkt-Beschreibung
ES1B-E3 61T Diode 100 V 1A Oberflächenmontage DO-214AC (SMA) 920 mV bei 1 A
Allzweck-Zenerdioden in einem kleinen SOD123F-Anschluss mit flachem Anschluss zur Oberflächenmontage
Kunststoffgehäuse des Geräts (SMD).
MerkmaleES1B-E3 61T
• Low-Profile-Paket
• Ideal für die automatisierte Platzierung
• Glaspassivierte Pellet-Chip-Verbindung
• Ultraschnelle Wiederherstellungszeiten für hohe Effizienz
• Niedrige Durchlassspannung, geringe Leistungsverluste
• Hohe Vorwärtsstoßfähigkeit
• Erfüllt MSL Level 1 gemäß J-STD-020,
LF-Maximalspitze von 260 °C
• AEC-Q101-qualifiziert verfügbar
- Kfz-Bestellcode: P/NHE3 oder P/NHM3
Gehäuse: SMA (DO-214AC)
Die Formmasse erfüllt die Entflammbarkeitsklasse UL 94 V-0
Basis P/N-E3 – RoHS-konform, kommerzielle Qualität
Basis P/N-M3 – halogenfrei, RoHS-konform, kommerziell
Grad
Basis P/NHE3_X – RoHS-konform und AEC-Q101-qualifiziert
Basis P/NHM3_X – halogenfrei, RoHS-konform und
AEC-Q101-qualifiziert
(„_X“ bezeichnet den Revisionscode, z. B. A, B, ....)
Anschlüsse: matt verzinnte Leitungen, lötbar
J-STD-002 und JESD 22-B102
Die Suffixe E3, M3, HE3 und HM3 entsprechen JESD 201 Klasse 2
Whisker-Test
ProdukteigenschaftenvonES1B-E3 61T
|
Produktstatus
|
Aktiv
|
|
Technologie
|
Standard
|
|
Spannung – DC-Rückwärtsgang (Vr) (max.)
|
100 V
|
|
Strom – Durchschnittlich gleichgerichtet (Io)
|
1A
|
|
Spannung – Vorwärts (Vf) (Max) @ If
|
920 mV bei 1 A
|
|
Geschwindigkeit
|
Schnelle Wiederherstellung =< 500 ns, > 200 mA (Io)
|
|
Reverse Recovery Time (trr)
|
25 ns
|
|
Strom – Rückwärtsleckage bei Vr
|
5 µA bei 100 V
|
|
Kapazität @ Vr, F
|
10 pF bei 4 V, 1 MHz
|
|
Befestigungsart
|
Oberflächenmontage
|
|
Paket/Koffer
|
DO-214AC, SMA
|
|
Gerätepaket des Lieferanten
|
DO-214AC (SMA)
|
|
Betriebstemperatur – Verbindungsstelle
|
-55 °C ~ 150 °C
|
|
Basisproduktnummer
|
ES1
|
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
TYPISCHE ANWENDUNGEN von ES1B-E3 61T
Zur Verwendung in der Hochfrequenzgleichrichtung und im Freilauf
Anwendung in Schaltwandlern und Wechselrichtern für
Verbraucher, Computer, Automobil und Telekommunikation.
