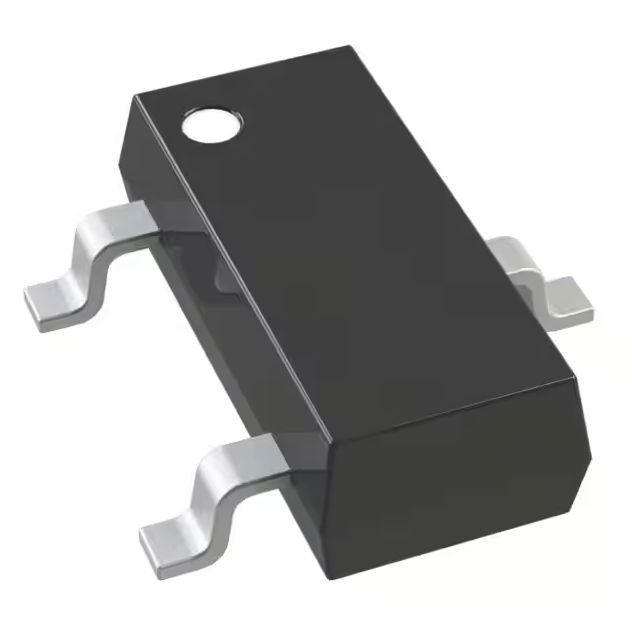

BAS70-7-F TVS-Diode, SMD-Diode, 70 V, 70 mA, Oberflächenmontage, SOT-23-3
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | BAS70-7-F |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Spannung - DC-Rückseite (Vr) (maximal): | 70 V | Gegenwärtig - Durchschnitt korrigiert (Io): | 70mA |
|---|---|---|---|
| Spannung - Vorwärts (Vf) (maximal) @ wenn: | 1 V @ 15 MA | Paket/Fall: | TO-236-3, SC-59, SOT-23-3 |
| Lieferanten-Gerät-Paket: | SOT-23-3 | Betriebstemperatur - Kreuzung: | -55°C | 125°C |
Produkt-Beschreibung
BAS70 215 Diode 70 V 70 mA Oberflächenmontage TO-236AB 70 V 70 mA TO-236AB
MerkmaleBAS70-7-F
Niedrige Einschaltspannung
Schnelles Umschalten
PN-Verbindungsschutzring für Transienten- und ESD-Schutz
Völlig bleifrei und vollständig RoHS-konform (Hinweise 1 und 2)
Halogen- und Antimonfrei.„Grünes“ Gerät (Hinweis 3
ProdukteigenschaftenvonBAS70-7-F
|
Technologie
|
Schottky
|
|
Spannung – DC-Rückwärtsgang (Vr) (max.)
|
70 V
|
|
Strom – Durchschnittlich gleichgerichtet (Io)
|
70mA
|
|
Spannung – Vorwärts (Vf) (Max) @ If
|
1 V bei 15 mA
|
|
Geschwindigkeit
|
Kleines Signal =< 200 mA (Io), beliebige Geschwindigkeit
|
|
Reverse Recovery Time (trr)
|
5 ns
|
|
Strom – Rückwärtsleckage bei Vr
|
100 nA bei 50 V
|
|
Kapazität @ Vr, F
|
2pF bei 0V, 1MHz
|
|
Befestigungsart
|
Oberflächenmontage
|
|
Paket/Koffer
|
TO-236-3, SC-59, SOT-23-3
|
|
Gerätepaket des Lieferanten
|
SOT-23-3
|
|
Betriebstemperatur – Verbindungsstelle
|
-55 °C ~ 125 °C
|
|
Basisproduktnummer
|
BAS70
|
Umwelt- und Exportklassifizierungen vonBAS70-7-F
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.10.0070 |
Mechanische Daten BAS70-7-F
Gehäuse: SOT23
Gehäusematerial: geformter Kunststoff.UL-Klassifizierung der Brennbarkeit
Bewertung 94V-0
Feuchtigkeitsempfindlichkeit: Stufe 1 gemäß J-STD-020
Anschlüsse: Lötbar gemäß MIL-STD-202, Methode 208
Bleifreie Beschichtung (matte Zinnoberfläche, geglüht über Legierung 42).
Leadframe)
Polarität: Siehe Diagramme unten
Gewicht: 0,008 Gramm (ungefähr)
