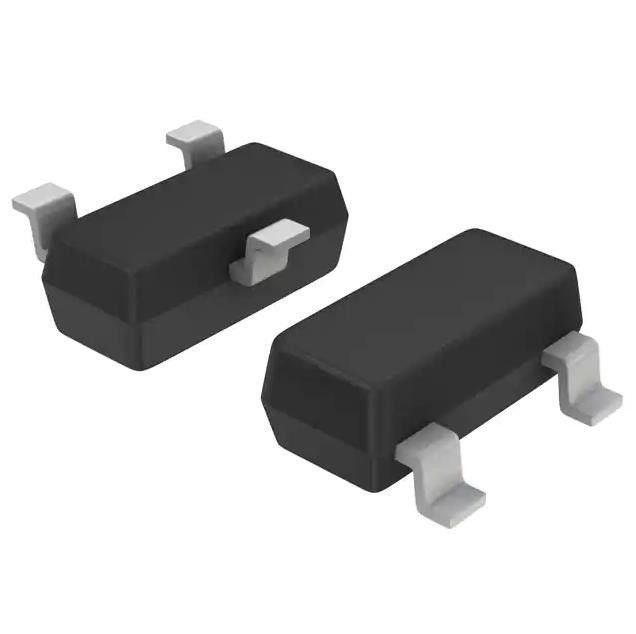

IRLML5203TRPBF IC Oberflächenberg des Chip-P-Kanal-30 V 3A 1.25W Micro3™/SOT-23
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | Original |
| Zertifizierung: | Original |
| Modellnummer: | IRLML5203TRPBF |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Fet-Art: | P-Kanal | Lassen Sie zur Quellspannung ab (Vdss): | 30 V |
|---|---|---|---|
| Gegenwärtig - ununterbrochener Abfluss (Identifikation) @ 25°C: | 3A (Ta) | RDS auf (maximal) @ Identifikation, Vgs: | 98mOhm @ 3A, 10V |
| Vgs (Th) (maximal) @ Identifikation: | 2.5V @ 250µA | Tor-Gebühr (Qg) (maximal) @ Vgs: | 14 nC @ 10 V |
| Markieren: | Chip IRLML5203TRPBF IC,P-Kanal IRLML5203TRPBF,berg-Schaltchip 3A 1.25W Oberflächen |
||
Produkt-Beschreibung
IRLML5203TRPBF IC Oberflächenberg des Chip-P-Kanal-30 V 3A 1.25W Micro3™/SOT-23
Eigenschaften von IRLML5203TRPBF
Ultra niedriger Auf-Widerstand
P-Kanal MOSFET
Oberflächenberg
Verfügbar im Band u. in der Spule
Niedrige Tor-Gebühr
Bleifrei
RoHS konform, Halogen-frei
Produkteigenschaften von IRLML5203TRPBF
|
Produkt
|
IRLML5203TRPBF
|
|
Fet-Art
|
P-Kanal
|
|
Technologie
|
MOSFET (Metalloxid)
|
|
Lassen Sie zur Quellspannung ab (Vdss)
|
30 V
|
|
Gegenwärtig - ununterbrochener Abfluss (Identifikation) @ 25°C
|
3A (Ta)
|
|
Antriebs-Spannung (Max Rds On, Min Rds On)
|
4.5V, 10V
|
|
RDS auf (maximal) @ Identifikation, Vgs
|
98mOhm @ 3A, 10V
|
|
Vgs (Th) (maximal) @ Identifikation
|
2.5V @ 250µA
|
|
Tor-Gebühr (Qg) (maximal) @ Vgs
|
14 nC @ 10 V
|
|
Vgs (maximal)
|
±20V
|
|
Eingegebene Kapazitanz (Ciss) (maximal) @ Vds
|
510 PF @ 25 V
|
|
Fet-Eigenschaft
|
-
|
|
Verlustleistung (maximal)
|
1.25W (Ta)
|
|
Betriebstemperatur
|
-55°C | 150°C (TJ)
|
|
Befestigung der Art
|
Oberflächenberg
|
|
Lieferanten-Gerät-Paket
|
Micro3™/SOT-23
|
|
Paket/Fall
|
TO-236-3, SC-59, SOT-23-3
|
|
Niedrige Produkt-Zahl
|
IRLML5203
|
Klima- u. Export-Klassifikationen von IRLML5203TRPBF
| ATTRIBUT | BESCHREIBUNG |
|---|---|
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 1 (unbegrenzt) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
Beschreibung von IRLML5203TRPBF
Diese P-Kanal MOSFETs vom internationalen Gleichrichter verwenden
moderne Verfahrenstechniken, zum das - niedrige extrem zu erzielen
Aufwiderstand pro Silikonbereich. Dieser Nutzen liefert
Designer mit einem extrem leistungsfähigen Gerät für Gebrauch in der Batterie
und Lastsmanagementanwendungen.
Ein thermisch erhöhtes großes Auflage leadframe ist gewesen
inkorporiert in das Standard-Paket SOT-23, um a zu produzieren
HEXFET-Energie MOSFET mit dem kleinsten Abdruck der Industrie.
Dieses Paket, betitelt dem Micro3TM, ist für Anwendungen ideal
wo Leiterplatteraum an einer Prämie ist. Das Tief
Profil (<1>
extrem dünne Anwendungsumwelt wie tragbares
Elektronik und PCMCIA-Karten. Der thermische Widerstand und
Verlustleistung sind das beste verfügbare.
