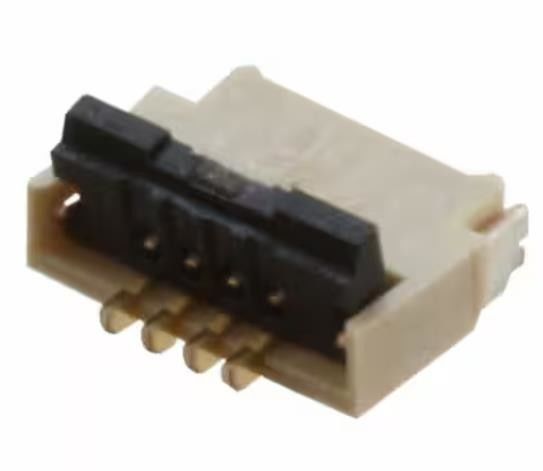

FH34S-4S-0.5SH(50) 4 Position FFC FPC-Anschlusskontakte, oberste 0,020" Oberflächenhalter
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | FH34S-4S-0.5SH(50) |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Typ des Steckers/Kontakts: | Kontaktstellen, oben | Anzahl der Positionen: | 4 |
|---|---|---|---|
| Schwingung: | 0,020" (0.50mm) | Beendigung: | Lötmittel |
| Höhe über Brett: | 0.039" (1.00mm) | Verriegelungsmerkmal: | Drehverschluss, Rückverschluss |
| Kontaktmaterial: | Phosphor Bronze | Kontakt beenden: | Gold |
Produkt-Beschreibung
FH34S-4S-0.5SH(50) 4 Position FFC FPC-Anschlusskontakte, oberste 0,020" Oberflächenhalter
Spezifikationen FH34S-4S-0.5SH(50)
| TYPE | Beschreibung |
| Kategorie | Anschlüsse, Verbindungen |
| FFC- oder FPC-Anschlüsse | |
| FFC- und FPC-Verbindungsbaugruppen | |
| Mfr | Hirose Electric Co. Ltd. |
| Reihe | FH34S |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Flachflex-Typ | FFC, FPC |
| Typ der Montage | Oberflächenbefestigung, rechten Winkel |
| Typ des Steckers/Kontakts | Kontaktstellen, oben |
| Anzahl der Positionen | 4 |
| Schwingung | 0.020" (0,50mm) |
| Kündigung | Lötmittel |
| FFC, FCB Dicke | 0.30 mm |
| Höhe über dem Brett | 0.039" (1.00mm) |
| Verriegelungsmerkmal | Drehverschluss, Rückverschluss |
| Typ der Kabelende | Verjüngt |
| Kontaktmaterial | Phosphor Bronze |
| Kontakt beenden | Gold |
| Wohnmaterial | Flüssigkristall Polymer (LCP) |
| Werkstoff des Aktoren | Polyamid (PA), Nylon |
| Eigenschaften | Null Einsetzungskraft (ZIF) |
| Nennspannung | 50 V |
| Betriebstemperatur | -55 °C bis 85 °C |
| Materialentzündbarkeitsbewertung | UL94 V-0 |
| Leistungsbewertung (Ampere) | 0.5A |
| Kontakt-Enddicke | - |
| Farbe des Gehäuses | Beige |
| Farbe des Aktoren | Schwarz |
| Paarungszyklen | 20 |
Merkmale der Es ist nicht erforderlich, dass die Angabe des Zulassungsdatums geändert wird.
1Niedriges Profil.
Mit 1,0 mm über der Platte und einer Breite von 3,8 mm werden die Steckverbinder für platzsparende Anwendungen verwendet.
2. Erhöhte FPC/FFC-Behaltung
Im Vergleich zu bestehenden ähnlichen Baukonnektoren:
* In horizontaler Richtung: ca. 2,6 mal
* In senkrechter Richtung: ca. 2 Mal
3. Einzigartiger Drehvorgang mit Rückwärtsdreh
Der drehende Aktor öffnet sich von der Rückseite des Steckers und gewährleistet eine zuverlässige elektrische und mechanische Verbindung.
4Einfacher Einsatz von FPC und zuverlässiger elektrischer Anschluss
Ein bewährter Flip-Lock-Aktor ermöglicht das einfache Einführen von FPC und sorgt für ein taktiles Gefühl, wenn es vollständig geschlossen ist, was eine vollständige elektrische und mechanische Verbindung bestätigt.
Anwendungen Es ist nicht erforderlich, dass die Angabe des Zulassungsdatums geändert wird.
◆Behandlung vor der Montage auf PCB
Es wird nicht empfohlen, die FPC/FFC vor der Montage auf dem PCB einzusetzen oder den Aktor zu bedienen.
◆PC-Board-Werkfläche
Minimieren Sie die Verformung so weit wie möglich, die Steckverbinder sind maximal 0,1 mm geradlinig.Stellen Sie sicher, dass die Flachheit des Montagebereichs die Steckdosen akzeptieren kann, ohne dass ein Versagen der Lötverbindungen.
◆Kräfte auf dem Brett
◆Wenn Sie die große PC-Board in einzelne Boards einbremsen, achten Sie darauf, die installierten Steckverbinder nicht zu beschädigen.
◆Befestigung der Bretter oder anderer Bauteile mit Schrauben
Stellen Sie sicher, dass Spannungen keine Verbiegungen der Platine verursachen, die die Montageflächen des Steckers beeinträchtigen.
Umwelt- und Exportklassifizierungen vonFH34S-4S-0.5SH(50)
| ZEITEN | Beschreibung |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| ECCN | EAR99 |
| HTSUS | 8536.69.4051 |
