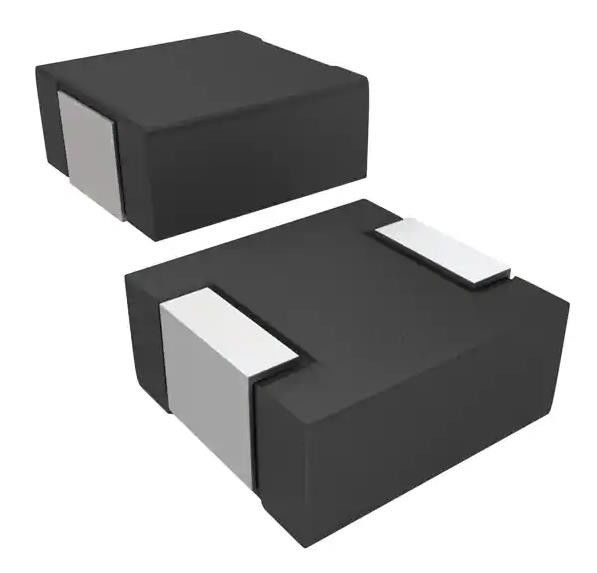

IHLP2525BDER8R2M01 8,2 μH Schirmgeformter Induktor 3 A 106mOhm Max Nichtstandard
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | IHLP2525BDER8R2M01 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Induktivität: | 8.2 μH | Toleranz: | ± 20% |
|---|---|---|---|
| Leistungsbewertung (Ampere): | 0,125 | Strom - Sättigung (Isat): | 8A |
| Gleichstromwiderstand (DCR): | 106 mOhm Max. | Betriebstemperatur: | -55 °C bis 125 °C |
| Induktivitätsfrequenz - Prüfung: | 100 kHz | Höhe - Sitzplatz (maximal): | 0,094" (2.40mm) |
Produkt-Beschreibung
CHV2512-JW-107ELF 100 MOhms ± 5% 1W Chipwiderstand 2512 Hochspannungsdicke Folie
Spezifikationen IHLP2525BDER8R2M01
| TYPE | Beschreibung |
| Kategorie | andere, mit einer Breite von mehr als 20 mm |
| Feste Induktoren | |
| Mfr | Vishay Dale |
| Reihe | IHLP-2525BD-01 |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Typ | Verformte |
| Material - Kern | - |
| Induktivität | 8.2 μH |
| Toleranz | ± 20% |
| Leistungsbewertung (Ampere) | 0.125 |
| Strom - Sättigung (Isat) | 8A |
| Schirmung | Schild |
| Gleichstromwiderstand (DCR) | 106 mOhm Max. |
| Q @ Freq | - |
| Frequenz - Selbstresonanz | - |
| Ratings | - |
| Betriebstemperatur | -55 °C bis 125 °C |
| Induktivitätsfrequenz - Prüfung | 100 kHz |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | Nicht-Standard |
| Lieferanten-Gerätepaket | - |
| Größe / Abmessung | 0.270" L x 0,255" W (6,86mm x 6,47mm) |
| Höhe - Sitzplatz (maximal) | 0.094" (2.40mm) |
Eigenschaften von IHLP2525BDER8R2M01
• Die niedrigste Höhe (2,4 mm) in diesem Verpackungsabdruck
• Schirmkonstruktionen
• Frequenzbereich bis 5,0 MHz
• Niedrigste DCR/μH in dieser Packungsgröße
• Handhabung hoher vorübergehender Stromspitzen ohne Sättigung
• Ultra-niedriges Summen durch Verbundwerkstoffe
• IHLP-Design. Patent (s): www.vishay.com/patents
• Materialkategorisierung: für Konformitätsdefinitionen
Anwendungen von IHLP2525BDER8R2M01
• PDA / Notebook / Desktop / Serveranwendungen
• Hochstrom-POL-Wandler
• Niedriges Profil, hohe Stromversorgung
• Batteriebetriebene Geräte
• Gleichspannungs/Gleichspannungsumrichter in verteilten Stromversorgungssystemen
• Gleichspannungs/ Gleichspannungskonverter für Field Programmable Gate Array (FPGA)
