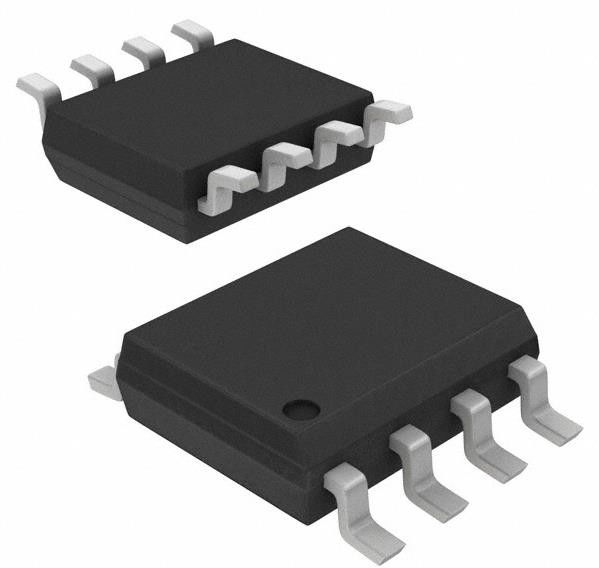

FDS3692 N-Kanal 100 V 4,5 A (Ta) 2,5 W (Ta) Oberflächenbefestigung 8-SOIC
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | FDS3692 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| FET-Typ: | N-Kanal | Technologie: | MOSFET (Metalloxid) |
|---|---|---|---|
| Abflussspannung zur Quelle (Vdss): | 100 V | Strom - kontinuierlicher Abfluss (Id) @ 25°C: | 4.5A (Ta) |
| Antriebsspannung (maximal eingeschaltet, minimale eingeschaltet): | 6V, 10V | Rds On (Max) @ Id, Vgs: | 60mOhm @ 4.5A, 10V |
| Vgs(th) (Max) @ Id: | 4V @ 250µA | Tor-Gebühr (Qg) (maximal) @ Vgs: | 15 nC @ 10 V |
Produkt-Beschreibung
FDS3692 N-Kanal 100 V 4,5 A (Ta) 2,5 W (Ta) Oberflächenbefestigung 8-SOIC
Spezifikationen FDS3692
| TYPE | Beschreibung |
| Kategorie | Diskrete Halbleiterprodukte |
| Transistoren | |
| FETs, MOSFETs | |
| Einzelne FET, MOSFET | |
| Mfr | Ein- und zweimal |
| Reihe | PowerTrench® |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| FET-Typ | N-Kanal |
| Technologie | MOSFET (Metalloxid) |
| Abflussspannung zur Quelle (Vdss) | 100 V |
| Strom - kontinuierlicher Abfluss (Id) @ 25°C | 4.5A (Ta) |
| Antriebsspannung (maximal eingeschaltet, minimale eingeschaltet) | 6V, 10V |
| Rds On (Max) @ Id, Vgs | 60 mOhm @ 4,5 A, 10 V |
| Vgs(th) (Max) @ Id | 4V @ 250μA |
| Schnittstellen (Qg) (Max) @ Vgs | 15 nC @ 10 V |
| Vgs (maximal) | ± 20V |
| Eintrittskapazität (Ciss) (Max) @ Vds | 746 pF @ 25 V |
| FET-Eigenschaft | - |
| Leistungsausfall (maximal) | 2.5W (Ta) |
| Betriebstemperatur | -55 °C bis 150 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | 8-SOIC |
| Packung / Gehäuse | 8-SOIC (0,154", 3,90 mm Breite) |
| Basisproduktnummer | FDS36 |
Merkmale der FDS3692
• rDS ((ON) = 50mΩ (Typ.), VGS = 10V, ID = 4,5A
• Qg ((tot) = 11nC (Typ.), VGS = 10V
• Niedriges Miller-Gehalt
• Niedrige QRR-Körperdiode
• Optimierte Effizienz bei hohen Frequenzen
• UIS-Fähigkeit (einmaliger und wiederholter Impuls)
Anwendungen FDS3692
• Gleichspannungs/Gleichspannungsumrichter und OfflineUPS
• Verteilte Energiearchitekturen und VRMs
• Primärschalter für 24V- und 48V-Systeme
• Hochspannungssynchroner Richter
• Direkt- / Diesel-Einspritzsysteme
• 42V Fahrzeuglastregelung
• Elektronische Ventilsysteme
Umwelt- und Exportklassifizierungen vonFDS3692
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
