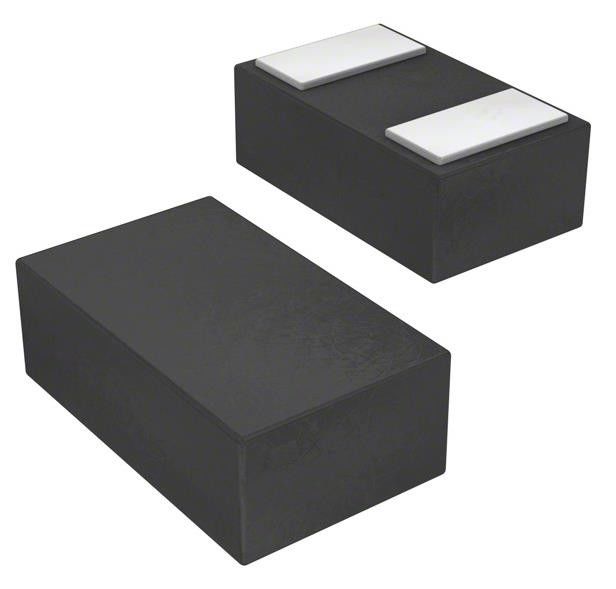

ESD7181MUT5G 35V (Typ) Klemme 1A (8/20μs) Ipp Tvs Diodenoberflächenhalter 2-X3DFN
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | Es ist nicht möglich, die Daten zu übermitteln. |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Bidirektionale Kanäle: | 1 | Spannung - Rückwärtsabstand (Typ): | 18.5V (maximal) |
|---|---|---|---|
| Spannung - Durchschlag (min): | 20.5V | Spannung - Festklemmen (maximal) @ von Ipp: | 35 V (Typ) |
| Strom - Spitzenimpuls (10/1000 µs): | 1A (8/20µs) | Energie-Leitungsschutz: | Nein |
| Anwendungen: | Rf-Antenne | Kapazitanz-@ Frequenz: | 0.3pF @ 1MHz |
Produkt-Beschreibung
ESD7181MUT5G 35V (Typ) Klemme 1A (8/20μs) Ipp Tvs Diodenoberflächenhalter 2-X3DFN
Spezifikationen ESD7181MUT5G
| TYPE | Beschreibung |
| Kategorie | Schaltkreisschutz |
| Elektrische Spannungsdämpfer (TVS) | |
| TVS-Dioden | |
| Mfr | Ein- und zweimal |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Typ | Zener |
| Zwei-Wege-Kanäle | 1 |
| Spannung - Umkehrstand (Typ) | 18.5V (maximal) |
| Spannung - Ausfall (Min) | 20.5V |
| Spannung - Klemmen (maximal) @ Ipp | 35 V (Typ) |
| Strom - Spitzenimpuls (10/1000μs) | 1A (8/20μs) |
| Leistung - Spitzenpuls | - |
| Stromleitungsschutz | - Nein. |
| Anwendungen | HF-Antenne |
| Kapazität @ Frequenz | 0.3pF @ 1MHz |
| Betriebstemperatur | -55 °C bis 150 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 0201 (0603 Metrische) |
| Lieferanten-Gerätepaket | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der in Absatz 1 genannten Leistungen. |
| Basisproduktnummer | ESD7181 |
Merkmale der ESD7181MUT5G
• Niedrige Kapazität 0,3 pF (typisch)
• Niedrige Klemmspannung
• Kleine Körperumrisse Abmessungen: (0,62 x 0,32 mm) − 0201
• Niedrige Körperhöhe: 0,3 mm
• Betriebsspannung: ± 18,5 V
• Niedriges Leck < 1 nA (typisch)
• geringer Einsatzverlust
• Niedriger dynamischer Widerstand: < 1
• IEC61000-4-2 ESD-Schutz der Stufe 4
• SZ-Präfix für Automobil- und andere Anwendungen, für die einzigartige Standort- und Steuerungsänderungsanforderungen erforderlich sind; AEC-Q101 qualifiziert und PPAP-fähig
• Diese Geräte sind Pb-frei, Halogen-frei/BFR-frei und RoHS-konform
Anwendungen ESD7181MUT5G
• ESD-Schutz für HF-Signale
• Drahtloses Ladegerät
• HF-Schalter, PA und Antennen-ESD-Schutz
• Nahfeldkommunikation
Umwelt- und Exportklassifizierungen vonESD7181MUT5G
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
