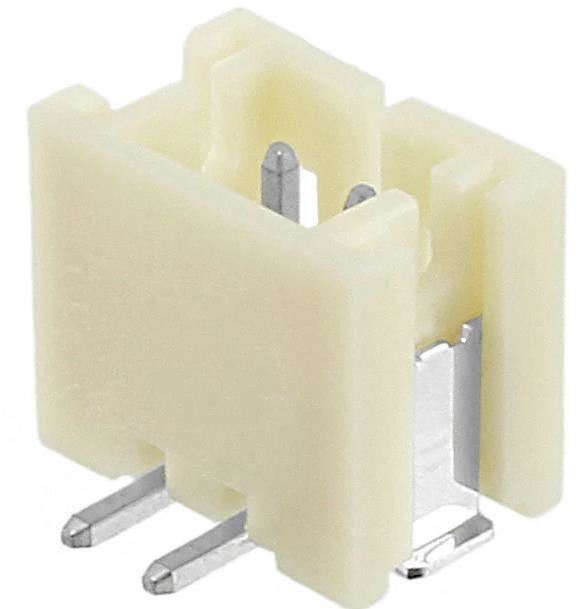

B2B-PH-SM4-TB ((LF) ((SN) Steckfläche des Verbindungskopfes, Montage 2 Position 0,079" (2,00 mm)
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | B2B-PH-SM4-TB ((LF) ((SN)) |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 1-3 Arbeitstage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100,000 |
|
Detailinformationen |
|||
| Kontaktart: | Mannpin | Anzahl der Positionen: | 2 |
|---|---|---|---|
| Neigung - verbinden: | 0.079" (2.00mm) | Anzahl der Zeilen: | 1 |
| Zahl von den Positionen geladen: | alle | Stil: | Brett-/Draht zu verkabeln |
| Einhüllen: | Eingehüllt - Wand 4 | Typ der Befestigung: | Rasten-Verschluss |
| Markieren: | B2B-PH-SM4-TB ((LF) ((SN)),Position 2 Verbindungshäuptling |
||
Produkt-Beschreibung
B2B-PH-SM4-TB ((LF) ((SN) Steckfläche des Verbindungskopfes, Montage 2 Position 0,079" (2,00 mm)
SpezifikationenB2B-PH-SM4-TB ((LF) ((SN))
| TYPE | Beschreibung |
| Kategorie | Anschlüsse, Verbindungen |
| Rechteckverbindungen | |
| Kopfzeile, männliche Pins | |
| Mfr | JST Sales America Inc. |
| Reihe | pH-Wert |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Typ des Steckers | Überschrift |
| Kontaktart | Männliche Nadel |
| Schläger - Paarung | 0.079" (2.00mm) |
| Anzahl der Positionen | 2 |
| Anzahl der Zeilen | 1 |
| Zeilen-Abstand - Paarung | - |
| Anzahl der geladenen Positionen | Alle |
| Stil | Aufschluss über die Datenbank |
| Verhüllung | Verhüllt - 4 Wand |
| Typ der Montage | Oberflächenbefestigung |
| Kündigung | Lötmittel |
| Typ der Befestigung | Schließungssperre |
| Kontaktlänge - Paarung | 0.130" (3,30 mm) |
| Kontaktlänge - Post | - |
| Gesamtkontaktlänge | - |
| Isolationshöhe | 0.260" (6,60mm) |
| Kontaktform | Quadrat |
| Kontakt Ende - Paarung | Zinn |
| Kontakt-Enddicke - Paarung | - |
| Kontakt Ende - Post | Zinn |
| Kontaktmaterial | Kupferlegierung |
| Isoliermaterial | Polyamid (PA6T), Nylon 6T |
| Eigenschaften | Solderbindung |
| Betriebstemperatur | -25 °C bis 85 °C |
| Eintrittsschutz | - |
| Materialentzündbarkeitsbewertung | UL94 V-0 |
| Isolierfarbe | Natürliche |
| Leistungsbewertung (Ampere) | 2A |
| Nennspannung | 100 V |
| Gepaarte Stapelhöhen | 8.6 mm |
| Kontaktaufbereitungsdicke - Post | - |
| Anwendungen | - |
| Basisproduktnummer | B2B-PH-S |
Merkmale der B2B-PH-SM4-TB ((LF) ((SN))
• Leistungsbewertung: 2 A AC/DC (AWG #24)
• Nennspannung: 100 V AC/DC
• Temperaturbereich: -25°C bis +85°C (einschließlich Temperaturanstieg bei elektrischem Strom)
• Kontaktwiderstand: Anfangswert/ 10 mΩ max. Nach Umgebungsversuchen/ 20 mΩ max.
• Dämmungswiderstand: 1.000 MΩ min.
• Widerstandsspannung: 800 VAC/min.
• Anwendbarer Draht: AWG #32 bis #24
• Anwendbare PC-Plattendicke: 0,8 bis 1,6 mm
* Bei der Verwendung der Produkte beachten Sie die auf unserer Website beschriebenen "Vorsichtsmaßnahmen für den Umgang mit Endgeräten und Steckverbindern" (Technische Unterlagen der Produktinformationsseite).
* RoHS2-Konformität
* Maßeinheit: mm
* Kontaktieren Sie JST für weitere Informationen.
Anwendungen B2B-PH-SM4-TB ((LF) ((SN))
Dies ist ein dünner, niedriges Profil 2,0 mm Pitch Connector 8,0 mm hoch nach der Montage und 4,5 mm breit.
Umwelt- und Exportklassifizierungen vonB2B-PH-SM4-TB ((LF) ((SN))
| ZEITEN | Beschreibung |
| RoHS-Status | RoHS-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
