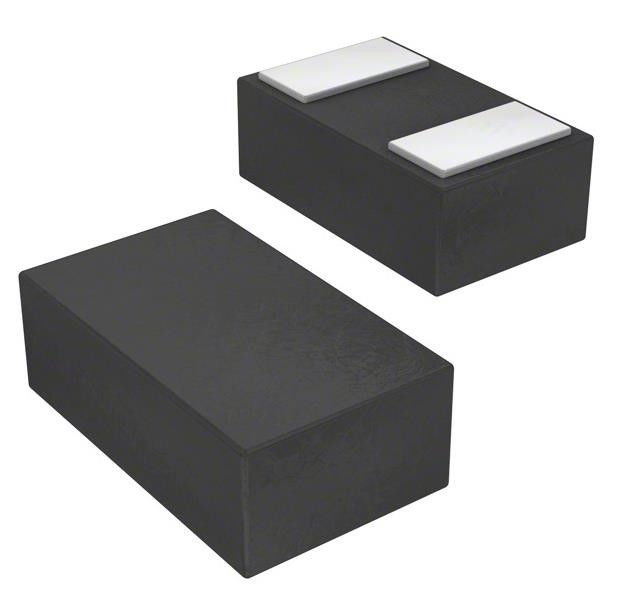

ESD8472MUT3G 20V Klammer 3A (8/20μs) Ipp Tvs Diodenoberflächenhalter 2-X3DFN
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ESD8472MUT3G |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Bidirektionale Kanäle: | 1 | Spannung - Rückwärtsabstand (Typ): | 5.3V (maximal) |
|---|---|---|---|
| Spannung - Durchschlag (min): | 7V | Spannung - Festklemmen (maximal) @ von Ipp: | 20 V |
| Strom - Spitzenimpuls (10/1000 µs): | 3A (8/20µs) | Anwendungen: | Rf-Antenne |
| Kapazitanz-@ Frequenz: | 0.2pF @ 1MHz | Betriebstemperatur: | -55°C | 150°C (TJ) |
Produkt-Beschreibung
ESD8472MUT3G 20V Klammer 3A (8/20μs) Ipp Tvs Diodenoberflächenhalter 2-X3DFN
Spezifikationen ESD8472MUT3G
| TYPE | Beschreibung |
| Kategorie | Schaltkreisschutz |
| Elektrische Spannungsdämpfer (TVS) | |
| TVS-Dioden | |
| Mfr | Ein- und zweimal |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Typ | Zener |
| Zwei-Wege-Kanäle | 1 |
| Spannung - Umkehrstand (Typ) | 5.3V (maximal) |
| Spannung - Ausfall (Min) | 7V |
| Spannung - Klemmen (maximal) @ Ipp | 20 V |
| Strom - Spitzenimpuls (10/1000μs) | 3A (8/20μs) |
| Leistung - Spitzenpuls | - |
| Stromleitungsschutz | - Nein. |
| Anwendungen | HF-Antenne |
| Kapazität @ Frequenz | 0.2pF @ 1MHz |
| Betriebstemperatur | -55 °C bis 150 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 0201 (0603 Metrische) |
| Lieferanten-Gerätepaket | Die in Absatz 1 genannten Anforderungen gelten nicht für die Berechnung der in Absatz 1 genannten Leistungen. |
| Basisproduktnummer | ESD8472 |
Merkmale der ESD8472MUT3G
• Branchenführende Kapazitätslinearität über Spannung
• Ultra-niedrige Kapazität: 0,2 pF
• Einsetzverlust: 0,030 dBm
• Kleiner Fußabdruck: 0,62 mm x 0,32 mm
• Stand-off Spannung: 5,3 V
• Niedriges Leckage: < 1 nA
• Niedriger dynamischer Widerstand: < 1
• 1000 ESD IEC61000−4−2 Schläge ±8 kV Kontakt/Luftentladung
• SZ-Präfix für Automobil- und andere Anwendungen, für die einzigartige Standort- und Steuerungsänderungsanforderungen erforderlich sind; AEC-Q101 qualifiziert und PPAP-fähig
• Diese Geräte sind Pb-frei, Halogenfrei und RoHS-konform
Anwendungen ESD8472MUT3G
• ESD-Schutz für HF-Signale
• HF-Schalter, PA und Antennen-ESD-Schutz
• Nahfeldkommunikation
• USB 2.0USB 3.0
Umwelt undExportklassifizierungen von ESD8472MUT3G
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.10.0080 |
