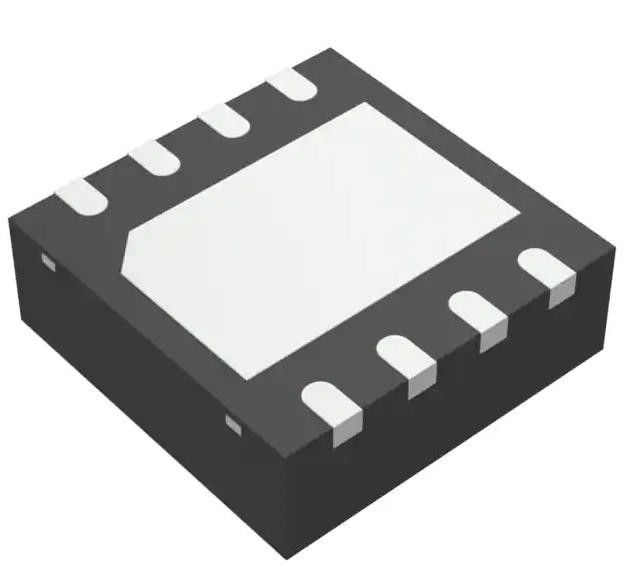

UCC27201ADRMR Halbbrücken-Gate-Treiber IC Nicht-Invertierbare 8-VSON (4x4)
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | UCC27201ADRMR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Gefahrene Konfiguration: | Halbbrücke | Kanaltyp: | Unabhängig |
|---|---|---|---|
| Zahl von Fahrern: | 2 | Torart: | N-Kanal MOSFET |
| Spannung - Versorgung: | 8V | 17V | Logik-Spannung - VIL, VIH: | 0.8V, 2.5V |
| Gegenwärtig - Höchstleistung (Quelle, Wanne): | 3A, 3A | Hohe Seitenspannung - maximal (Stiefelriemen): | 120 V |
Produkt-Beschreibung
UCC27201ADRMR Halbbrücken-Tor-Treiber IC nicht umkehrbar 8-VSON (4x4)
Spezifikationen Die Kommission kann die Mitgliedstaaten auffordern, diese Informationen zu übermitteln.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Torfahrer | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Antriebskonfiguration | Halbbrücke |
| Kanaltyp | Unabhängig |
| Anzahl der Fahrer | 2 |
| Typ des Tores | N-Kanal-MOSFET |
| Spannung - Versorgung | 8V bis 17V |
| Logische Spannung - VIL, VIH | 0.8V, 2,5V |
| Strom - Spitzenleistung (Quelle, Sink) | 3A, 3A |
| Eingabetyp | Nicht umkehrbar |
| Höhere Seitenspannung - Max (Bootstrap) | 120 V |
| Anstieg / Fallzeit (Typ) | 8n, 7n |
| Betriebstemperatur | -40 °C bis 140 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 8-VDFN-Belegtes Pad |
| Lieferanten-Gerätepaket | 8-VSON (4x4) |
| Basisproduktnummer | Die in Absatz 1 genannten Bedingungen gelten nicht. |
Merkmale der Die Kommission kann die Mitgliedstaaten auffordern, diese Informationen zu übermitteln.
* Betätigt zwei N-Kanal-MOSFETs in der Konfiguration High-Side und Low-Side
* Negativspannung bei HS (-18V)
* Höchststartspannung 120 V
* Höchstspannung 20 V
* On-Chip 0,65-Volt VF, 0,6-Q RD Botstrap Diode
* Über 1 MHz Betrieb
* 20-ns Verbreitungsverzögerungszeiten
* 3-A-Sink, 3-A-Quell-Ausgangsströme
* 8-ns Aufstieg/7-ns Fallzeit mit 1000-pF-Last
* 1-ns Verzögerung der Übereinstimmung
* Unterspannungssperre für High-Side und Low-SideDriver
* Erhältlich in den Paketen 8-Pin SOIC (D), PowerPADTw SOIC-8 ((DDA), SON-8 ((DRM), SON-9 (DRC) und SON-10 ((DPR)
* Von -40°C bis 140°C angegeben
Anwendungen Die Kommission kann die Mitgliedstaaten auffordern, diese Informationen zu übermitteln.
* Stromversorgung für Telekommunikations-, Daten- und Handelsmärkte
* Half-Bridge-Anwendungen und Full-Bridge-Konverter
* Isolierte Busarchitektur
* Zwei-Schalter-Vorwärtsumwandler
* Vorwärtsumwandler mit aktiver Klammer
* Hochspannungssynchrone Buck-Wandler
* Audioverstärker der Klasse D
Umwelt- und Exportklassifizierungen vonDie Kommission kann die Mitgliedstaaten auffordern, diese Informationen zu übermitteln.
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
