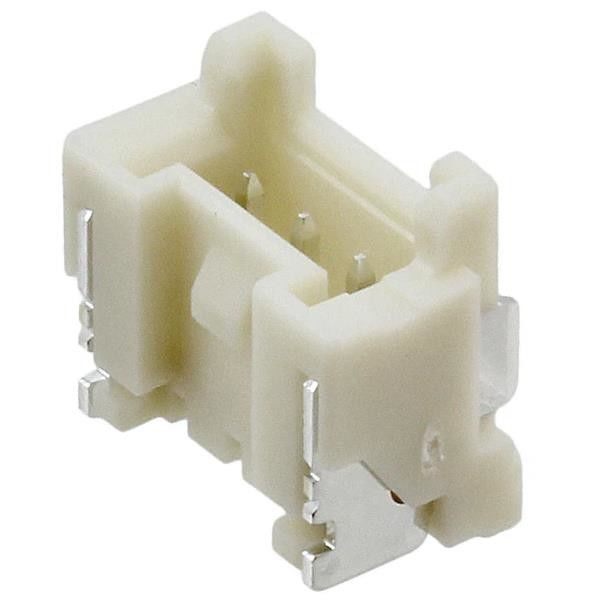

BM03B-PASS-1-TFT ((LF) ((SN) Steckverbinder Kopf 3 Position 0,079" (2,00 mm)
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | BM03B-PASS-1-TFT ((LF) ((SN)) |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Typ des Steckers: | Titel | Kontaktart: | Mannpin |
|---|---|---|---|
| Neigung - verbinden: | 0.079" (2.00mm) | Zahl von Positionen: | 3 |
| Anzahl der Zeilen: | 1 | Einhüllen: | Eingehüllt - Wand 4 |
| Typ der Montage: | Oberflächenbefestigung | Beendigung: | Lötmittel |
Produkt-Beschreibung
BM03B-PASS-1-TFT ((LF) ((SN) Steckverbinder Kopf 3 Position 0,079" (2,00 mm)
Spezifikationen BM03B-PASS-1-TFT ((LF) ((SN))
| TYPE | Beschreibung |
| Kategorie | Anschlüsse, Verbindungen |
| Rechteckverbindungen | |
| Kopfzeile, männliche Pins | |
| Mfr | JST Sales America Inc. |
| Reihe | PA-Funktion |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Typ des Steckers | Überschrift |
| Kontaktart | Männliche Nadel |
| Schläger - Paarung | 0.079" (2.00mm) |
| Anzahl der Positionen | 3 |
| Anzahl der Zeilen | 1 |
| Zeilen-Abstand - Paarung | - |
| Anzahl der geladenen Positionen | Alle |
| Stil | Aufschluss über die Datenbank |
| Verhüllung | Verhüllt - 4 Wand |
| Typ der Montage | Oberflächenbefestigung |
| Kündigung | Lötmittel |
| Typ der Befestigung | Verriegelungsrampe |
| Kontaktlänge - Paarung | - |
| Kontaktlänge - Post | - |
| Gesamtkontaktlänge | - |
| Isolationshöhe | 0.350" (8,89mm) |
| Kontaktform | Quadrat |
| Kontakt Ende - Paarung | Zinn |
| Kontakt-Enddicke - Paarung | - |
| Kontakt Ende - Post | Zinn |
| Kontaktmaterial | Kupferlegierung |
| Isoliermaterial | Polyamid (PA), Nylon |
| Eigenschaften | Anleitung, Auswahl und Platzierung, Speicherung von Löten |
| Betriebstemperatur | -25°C bis 85°C |
| Eintrittsschutz | - |
| Materialentzündbarkeitsbewertung | UL94 V-0 |
| Isolierfarbe | Natürliche |
| Leistungsbewertung (Ampere) | 3A |
| Nennspannung | 250 V |
| Gepaarte Stapelhöhen | 11.1mm, 16mm, 16.2mm |
| Kontaktaufbereitungsdicke - Post | - |
| Anwendungen | - |
| Basisproduktnummer | BM03B-PA |
Merkmale derBM03B-PASS-1-TFT ((LF) ((SN))
• Temperaturbereich: -25°C bis +85°C
• Kontaktwiderstand: Anfangswert/ 10 mΩ max.
• Dämmungswiderstand: Anfangswiderstand/ 1.000 MΩ min.
• Standspannung: 800 VAC/Min.
AnwendungenBM03B-PASS-1-TFT ((LF) ((SN))
Die PA-Familie mit 2,0 mm Abstand besteht aus den folgenden Steckverbinden:
・PA-Anschluss (Wire-to-board-Crimp-Stil)
・PAF-Anschluss (Wire-to-board Isolation Displacement Connection (IDC))
・PAL-Anschluss (Wire-to-wire-Crimp-Stil)
Diese Eigenschaften ermöglichten erstmals einen Gurt mit komplizierter Form als 2,0 mm Schrägsteckverbinder mit sicherem Verriegelungsmechanismus.
Umwelt- und Exportklassifizierungen vonBM03B-PASS-1-TFT ((LF) ((SN))
| ZEITEN | Beschreibung |
| RoHS-Status | RoHS-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8536.69.4040 |
